_Geneigtes Dach

Jungen Familien fällt es immer schwerer, Wohnraum in der Stadt zu finden. Und viele hegen den widersprüchlichen Traum vom Einfamilienhäuschen mit Garten in dicht besiedeltem Gebiet. Doch zahlreiche mittlerweile zum innerstädtischen Bereich zählende Grundstücke haben ihren großzügigen Zuschnitt noch aus Tagen der Subsistenz- oder gar Landwirtschaft. Neubauten im Garten hinter dem bestehenden Wohnhaus sind hier eine durchaus sinnvolle Form der Nachverdichtung, die nur minimal in die örtliche Struktur eingreift.

Aus vorgefertigten Holzrahmenelementen errichtete das Bonner Büro Planquadrat-Architekten ein solches Garten-Wohnhaus mit Passivhausstandard. Nach intensiver Vorplanung der Holzbaudetails unter Abstimmung mit der Haustechnik wurde der Rohbau in nur drei Tagen erstellt. Damit beschränkte sich die Sperrung der Durchgangsstraße sowie des Hofzugangs für das bestehende Mehrfamilienhaus aus dem Jahr 1900 auf ein Minimum.

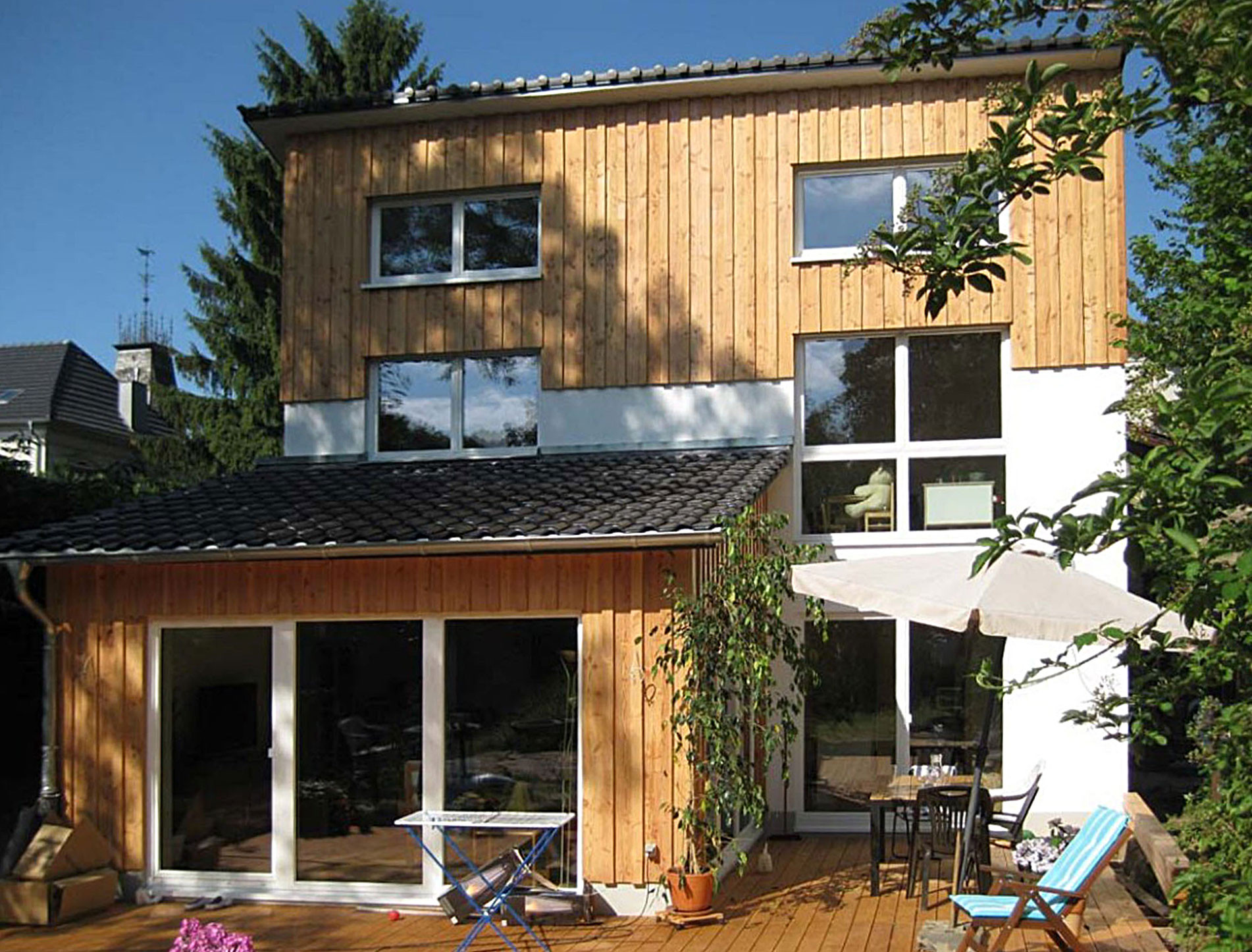

Wie häufig bei Einfamilienhäusern, erforderte das Raumprogramm eine größere Fläche im Erdgeschoss (Küche, Wohnen, Essen, Arbeiten/Gast, WC mit Dusche, HA-Raum) als im Obergeschoss (drei Schlafräume, Hauswirtschaftsraum, Bad). Es musste ein Kompromiss zwischen möglichst kompaktem Baukörper und differierendem Flächenbedarf gefunden werden. Die Lösung sieht einen Anbau zum Garten hinvor, in dem der Wohnraum untergebracht ist und das schlechtere A/V-Verhältnis durch größere Fensterflächen kompensiert wird. Ein Pultdach schafft im Obergeschoss eine maximale Öffnung in Süd-West-Richtung und minimiert die Fassadenfläche auf der Nordseite zum Bestandsgebäude. Das in entgegengesetzter Richtung geneigte Pultdach über dem eingeschossigen Wohnraum erzeugt eine großzügige Raumhöhe und bietet Dachfläche für Solarpaneele.

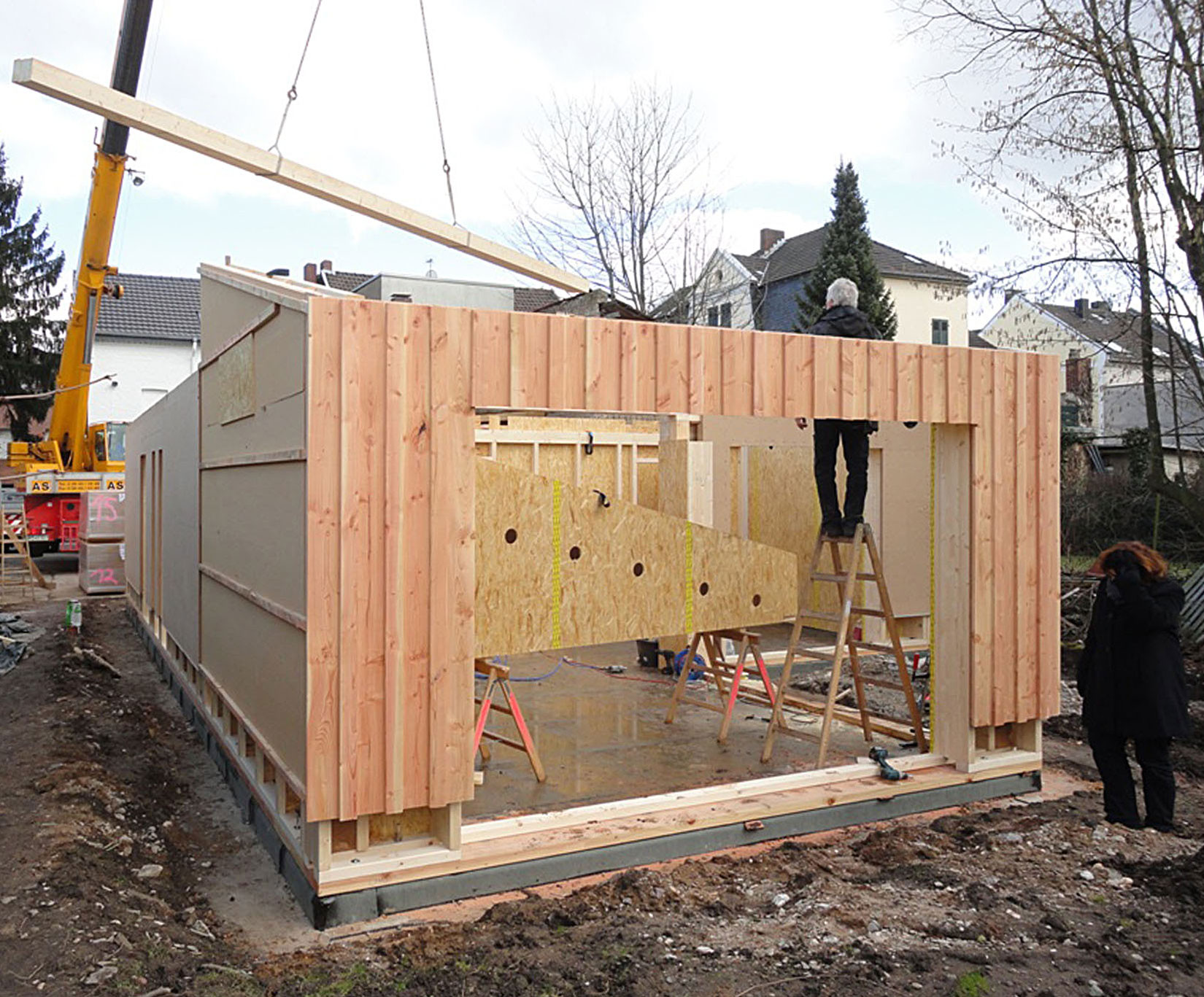

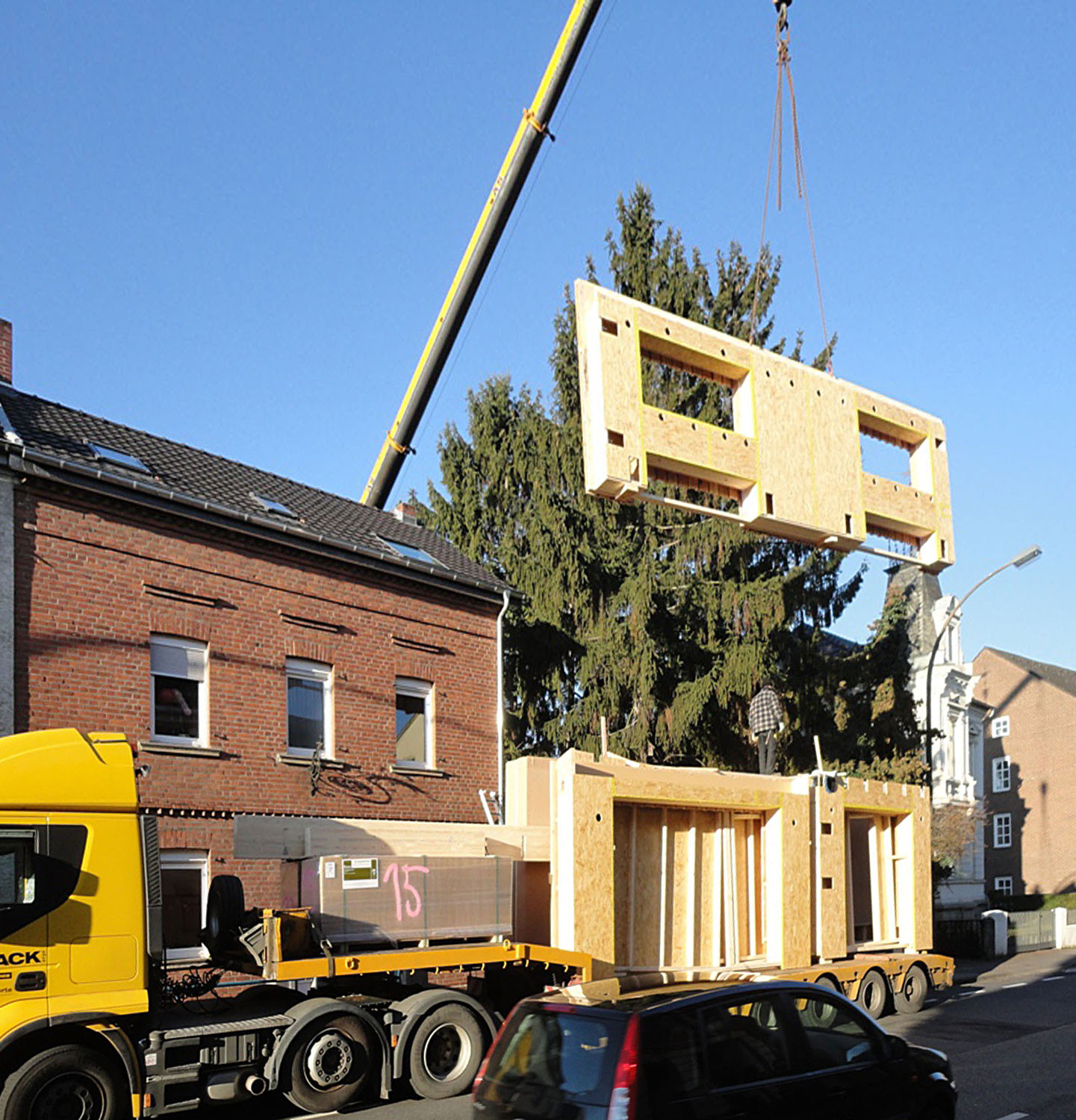

Das Gebäude wurde in Holzrahmenbauweise vorgefertigt, die Wandelemente im Zimmereibetrieb vorbereitet, wo auch die Bauüberwachung erfolgte. Ein Mobilkran hob die einzelnen Elemente über das bestehende Gebäude. Bereits am zweiten Tag begann das Verlegen der Dachsparren. Um ein möglichst großes Dämmvolumen und eine wärmebrückenfreie Dachkonstruktion zu erzielen, wurden im Dach- und Wandbereich Doppelstegträger als Tragelemente verwendet. Holzfaser-Dämmplatten schließen die Träger nach außen hin ab und überdämmen sie. Die Zwischenräume wurden mit Zellulosedämmung ausgeblasen. Eine Verschalung aus OSB-Platten bildet die innere luftdichte Ebene, die Stöße wurden verklebt.

Auch im Innenbereich legten die Architekten Wert darauf, den Baustoff Holz zu zeigen, ohne die Wohnräume zur „Holzkiste“ werden zu lassen. Holzdecken und -balken blieben sichtbar. Wände und Dachschrägen wurden zusätzlich mit Gipskartonplatten verkleidet, gespachtelt und weiß gestrichenen und bilden so einen Kontrast zum warmen Holzton der Decken und Böden.

Die Gebäudeheizung übernimmt eine Abluft-Wärmepumpe mit Wärmerückgewinnung. Der Kreuzgegenstrom-Wärmetauscher arbeitet mit 95% (85% nach PHI) Wärmebereitstellung, Sommerbypass automatisch regulierend. Eine frequenzmodulierte Luft-Luft-Wärmepumpe dient als Zusatzheizung an besonders kalten Tagen. Die Warmwasserbereitung erfolgt durch eine Trinkwasser-Wärmepumpe mit 295 Liter Wasserspeicher, die Nutzung von Solarthermie ist optional vorgesehen. Mittels Raumthermostaten kann eine Einzelraumregelung der Heizung in den Wohnräumen erfolgen. Der errechnete Primärenergiebedarf beträgt 40 kWh/m²a, der Endenergiebedarf 15 kWh/m²a. Der Transmissionswärmeverlust H_^T liegt bei 0,2 W/m²K. Messungen ergaben einen Luftdichtigkeitswert n50 von 0,46/h.

Dach
Aufbau von innen nach außen:

• GK-Platte
• OSB-Platte 18 mm (als luftdichte Ebene)

• Doppelstegträger 300 mm mit Zellulosedämmung
• Holzfaser-Unterdeckplatte 48 mm
• Unterspannbahn (als zusätzliche Sicherungsmaßnahme)

• Konterlattung
• Lattung
• Dachziegel
