Oberlichtband als Sheddachkonstruktion

Glasdachkonstruktion mit integriertem RWA- und Lüftungsflügel

Für gewöhnlich kommen vor allem bei flachen Dächern von Industriehallen und Gewerbebauten Sheddachkonstruktionen und Oberlichtbänder zum Einsatz. Eine Glasdachkonstruktion für geneigte Dächer mit integriertem Rauch- und Wärmeabzug und Lüftungsflügeln hat nun das nordrhein-westfälische Unternehmen Essmann in sein Programm aufgenommen. Die Echtglasprodukte werden vom niederländischen Partnerunternehmen Brakel gefertigt.

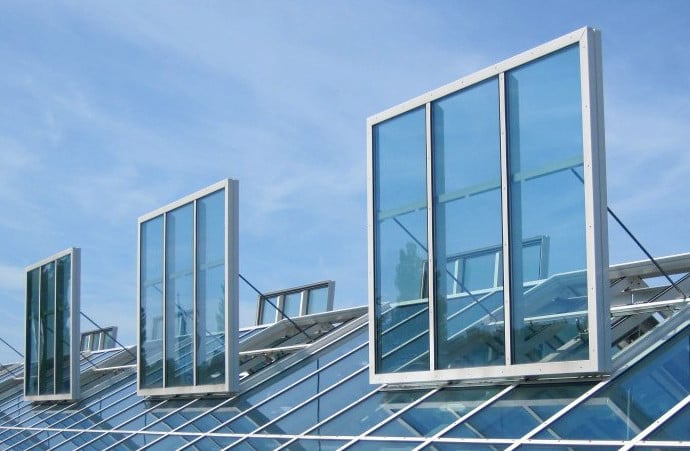

Die Öffnung des Klappfensters erledigt wahlweise ein Druckluftzylinder, ein Elektrospindelmotor oder eine Drehspindel

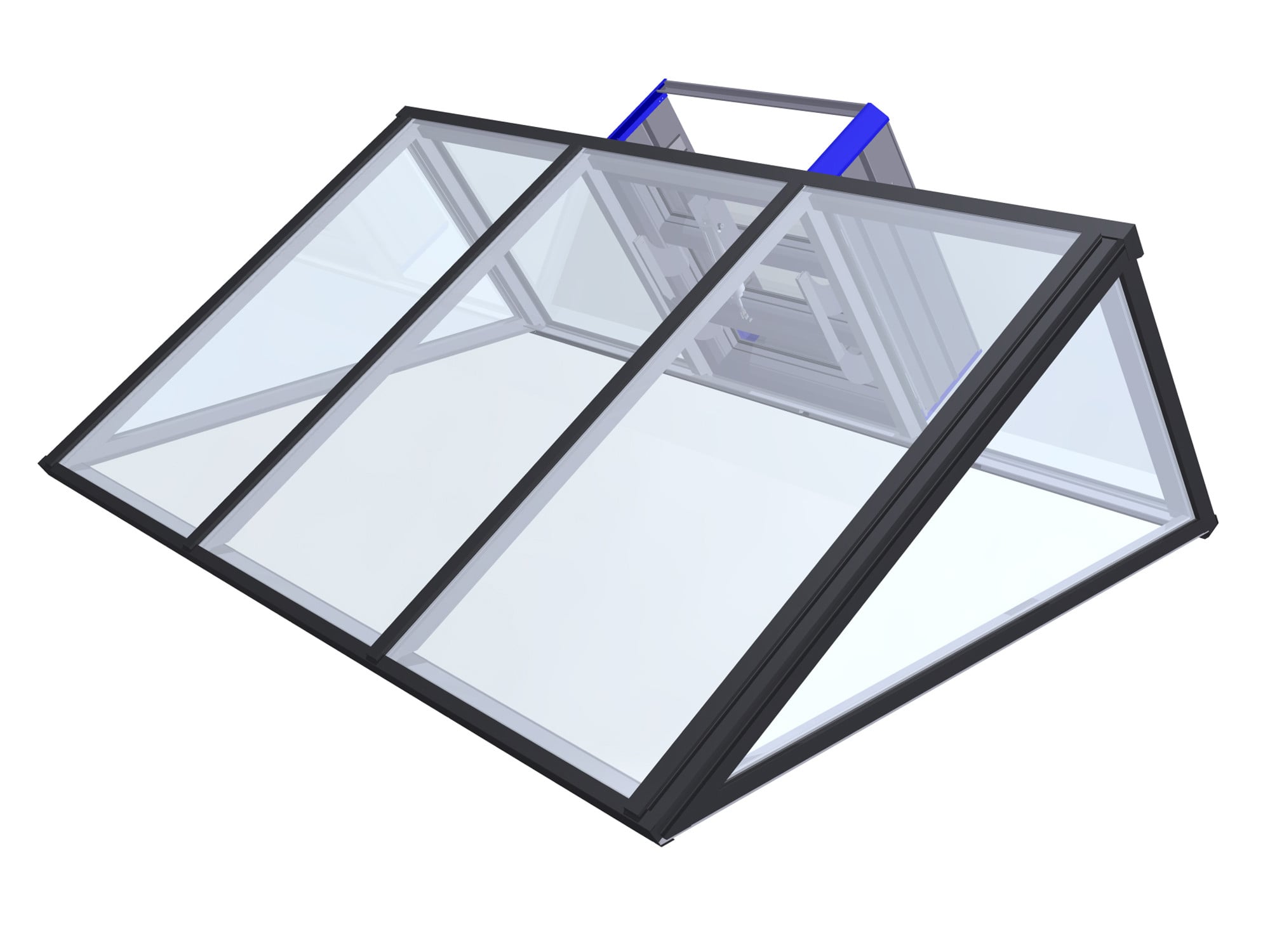

Das Tageslichtsystem wurde für die Verglasung von Pyramiden-, Sattel-, Walm-, Pult- und Sheddächern konzipiert

Die Glas-Sheddachkonstruktion Arcilite und der RWA- und Lüftungsflügel Ventria sind für Pyramiden-, Sattel- und Walmdächer mit Neigungswinkeln von 15, 30 und 45 Grad geeignet sowie für Pultdächer mit Neigungswinkeln zwischen 15 und 60 Grad. Reiht man mehrere Elemente aneinander, lässt sich aus einem gewöhnlichen Flachdach ein gläsernes Sheddach herstellen. Die Firstkonstruktion des Systems ist frei tragend, sämtliche Profile sind thermisch getrennt. So wird der Wärmestrom gleichmäßig verteilt und eine Kondensatbildung unter normalen Umständen verhindert. Kombiniert mit einer Wärmeschutzverglasung erzielt das System einen hohen Dämmwert.

Die Profile der Glasdachkonstruktion sind pulverbeschichtet und in jeder RAL-Farbe erhältlich. Die maximalen Abmessungen eines Elementes betragen 3.600 mm in der Breite und 1.700 mm in der Höhe. Das Klappfenster kann thermisch getrennt sowie gedämmt oder ungedämmt geliefert werden und lässt sich mit allen Verglasungsarten bis 40 mm ausstatten. Die Öffnung erfolgt wahlweise über einen Druckluftzylinder, über Elektrospindelmotoren oder eine Drehspindel mit Bedienungsstab. Die Öffnungsflügel sind nach EN 12101-2 Rauch- und Wärmefreihaltung – Festlegungen für natürliche Rauch- und Wärmeabzugsgeräte zugelassen.

Hersteller: Essmann, Bad Salzuflen
