Überall dort, wo es um eine Addition von Räumen und Funktionen geht, bietet serielles und modulares Bauen Vorteile, etwa beim Bau von Schulen und Verwaltungsgebäuden, aber auch im Wohnungsbau. Ohne Abstriche bei Ästhetik oder gestalterischer Freiheit, erlauben standardisierte Lösungen dank des hohen Vorfertigungsgrads eine schnelle und einfache Montage vor Ort bei gleichbleibend hoher Qualität der Bauteile.

Das Kooperationsprojekt Badia nutzt dieses Potenzial und bietet ein simples und praxisorientiertes Modulbausystem für Bäder und Sanitärräume – ein komplexer Teil der Architekturplanung, bei dem die meisten Gewerke aufeinandertreffen und die Gefahr von Schnittstellenproblemen dadurch besonders hoch ist. Die digitalen Berechnungen und Datensätze des Modulbausystems sorgen dafür, dass sämtliche Prozesse von der Designauswahl über die TGA-, Sanitär- und Elektroplanung, von der Vorfabrikation und Logistik bis zum letztendlichen Einbau der Badmodule vor Ort integriert sind. Die Module können als Vorwand-, Modul- und Raumfamilien konfiguriert und als BIM-Objekte in die eigene Planung in Autodesk Revit übernommen werden. Zur Auswahl stehen 3.500 Badvarianten, die durch einfaches Anklicken in einem Produktkatalog ausgewählt werden können.

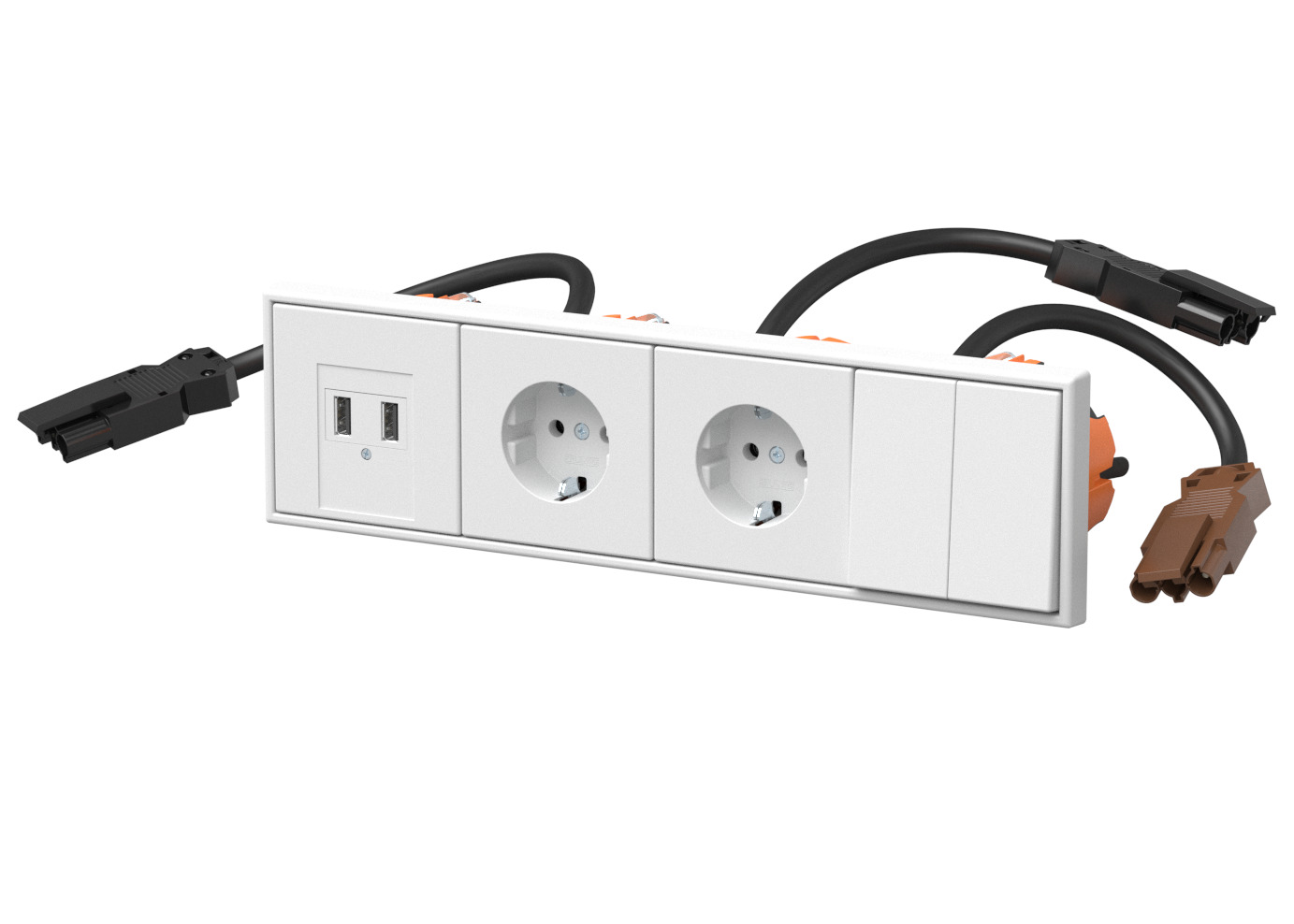

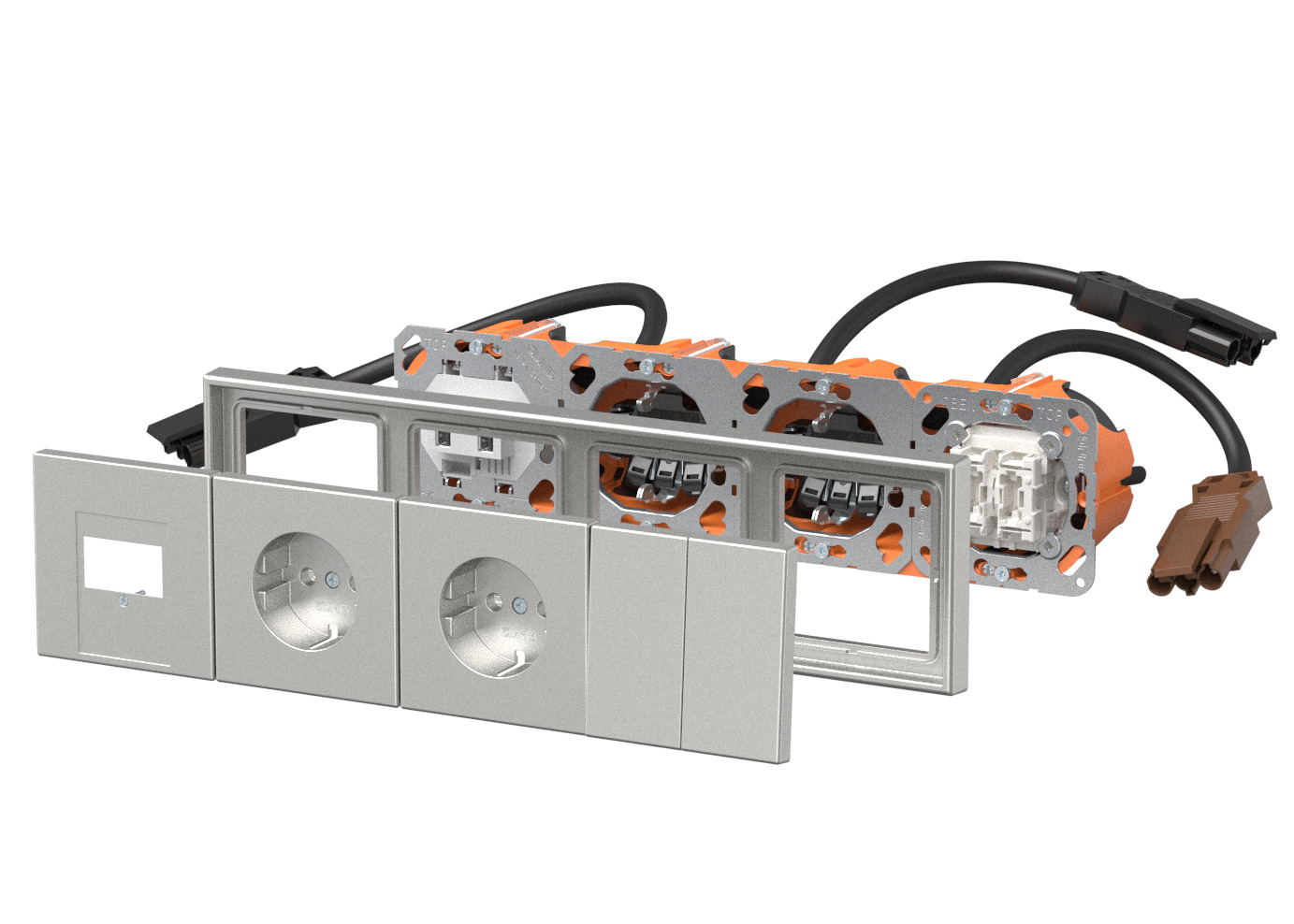

Auch die Elektroinstallation wird direkt mitgeplant und in einem hohen Grad vorgefertigt. Dafür wird das System plug + go von Jung eingesetzt, das als vorkonfektionierte Lösung für die schnelle und saubere Elektroinstallation in Hohlwänden – oder wie in diesem Beispiel für die Vorwandinstallation – entwickelt worden ist. Die Einheiten werden im Rahmen der Vorfertigung samt Verdrahtung und Fixierung in die Badia-Module integriert, sodass sie vor Ort lediglich zusammengesteckt werden müssen. Laut Hersteller könne damit die Installationszeit um bis zu 70 Prozent verkürzt werden. Außerdem wirkt es sich positiv auf den gesamten Planungsprozess aus, wenn technische Lösungen, etwa für Elektroinstallation und Beleuchtung, nicht nachträglich in den fertigen Entwurf eingebettet, sondern frühzeitig im Entwurfs- und Planungsprozess berücksichtigt werden.
