In Troisdorf, einer Kleinstadt nordöstlich von Bonn, planten die Stuttgarter Architekten von Atelier Brückner das Familienzentrum Hippolytusgarten. Es umfasst eine Kindertagesstätte und entstand auf einem Grundstück, das unmittelbar an einer vielbefahrenen Bundesstraße und einer Bahntrasse besondere Herausforderungen stellte. Die Planerinnen und Planer schufen ein längliches, abgewinkeltes Gebäude, das einen begrünten Innenbereich gegenüber dem Verkehrslärm abschirmt.

Bauherr ist die Katholische Kirchengemeinde Troisdorf. Der Neubau bildet mit dem Pfarrzentrum und der Kirche im Norden ein Ensemble; der Kindergarten öffnet sich zur zentralen Grünfläche. Diese soll als lokaler Anziehungspunkt und als Ort der Begegnung fungieren.

Klare Zonierung bietet Schutz

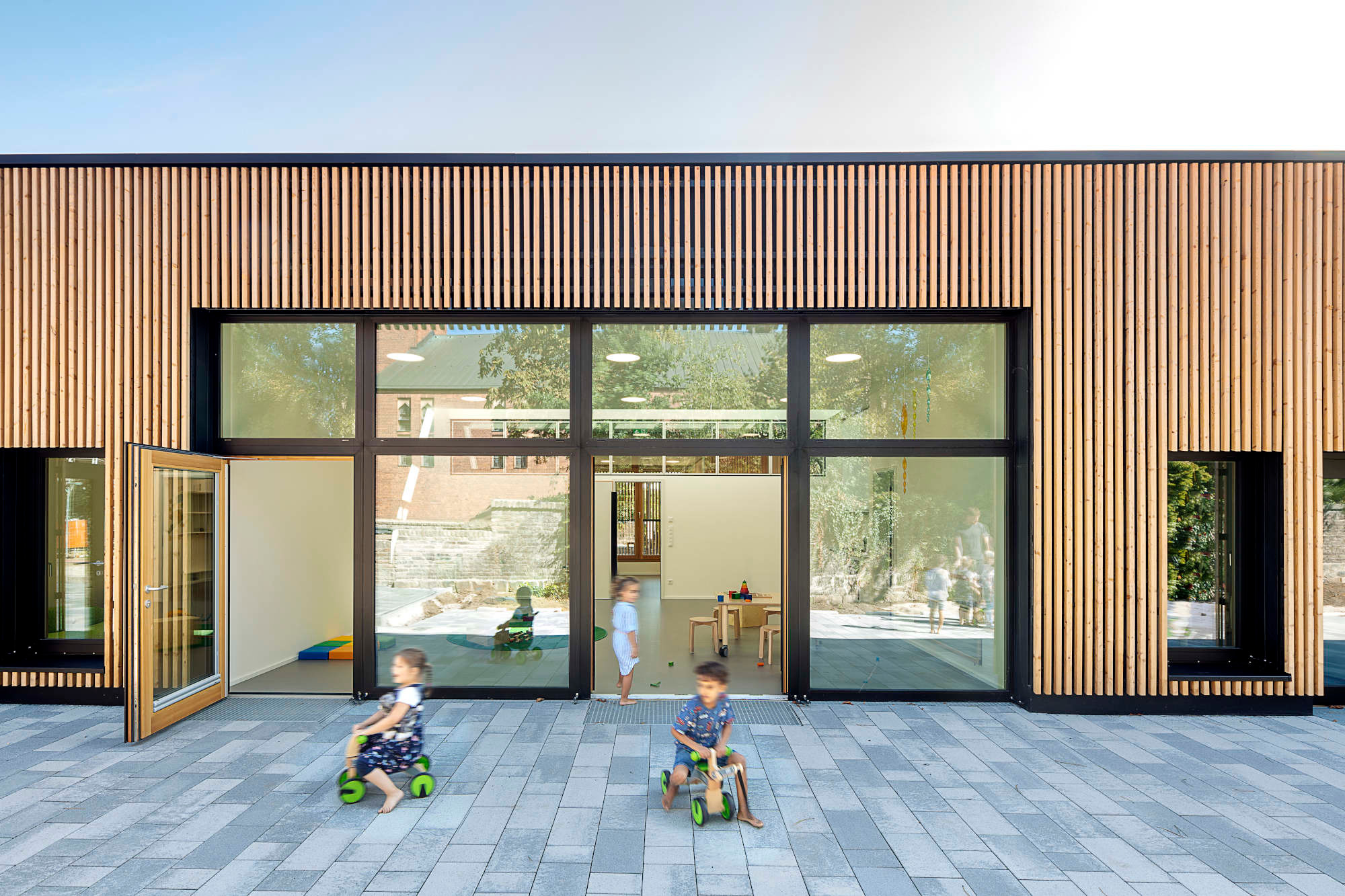

Entsprechend der baulichen Schutzwirkung ist der Grundriss konzipiert: Weil die südliche Außenmauer der akustischen und visuellen Abschirmung dient, sind dort auch die schmaleren Nebenfunktionen angeordnet. Zur anderen Seite des breiten Flures, der das gesamte Gebäude durchzieht und sich an beiden Enden trichterfömig aufweitet, befinden sich die Gruppenräume und öffnen sich zum Hof.

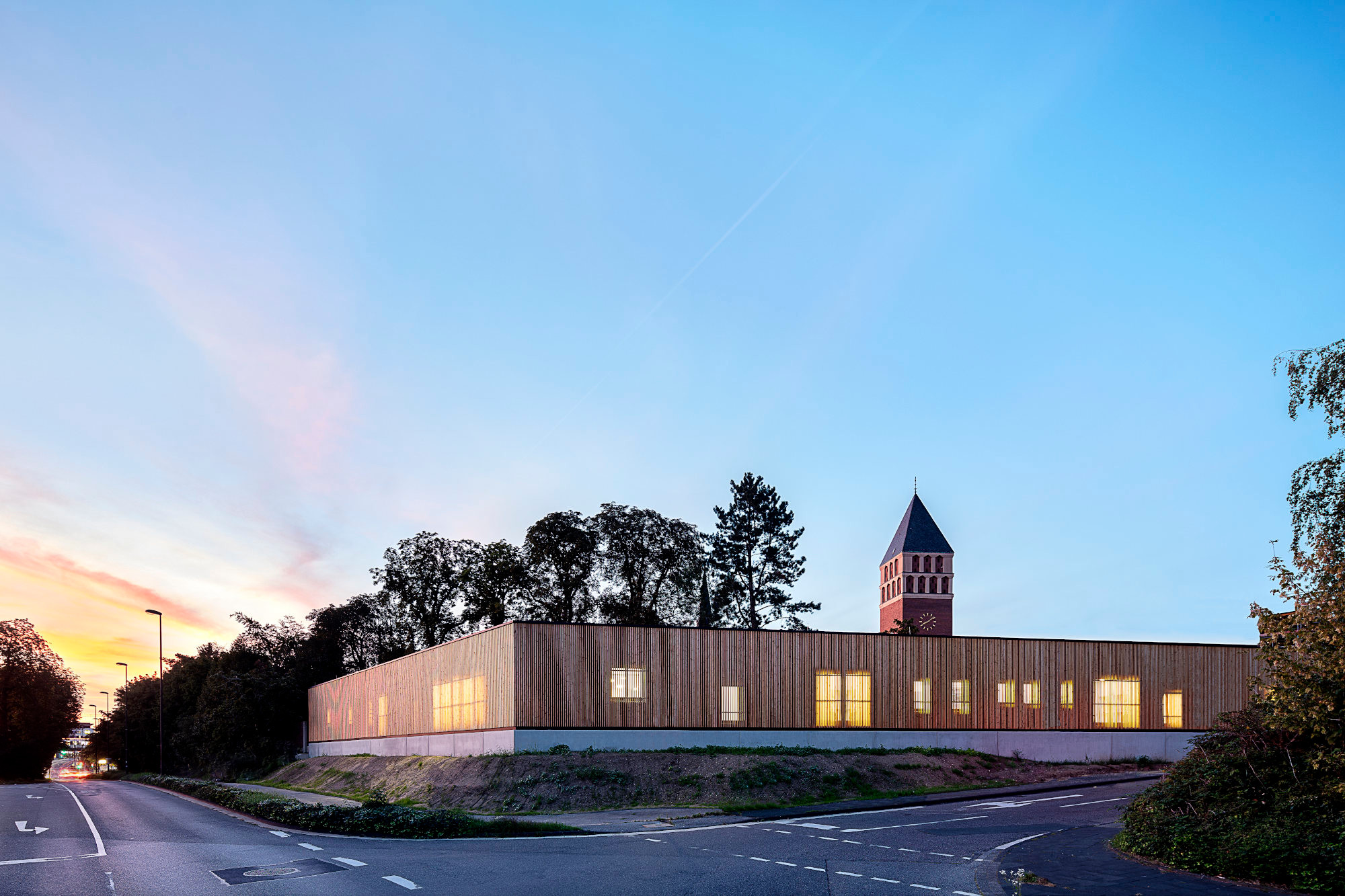

Eine Holzlamellenfassade bildet einen lichtdurchlässigen Gebäudeabschluss zur Straße und sorgt für die notwendige Privatsphäre. In Form einer Holzbekleidung wird sie im Innenraum fortgeführt, um einen optischen Zusammenhang zu erzielen. Das warme Buchenholz prägt die Räume, in die viel Tageslicht durch großzügige Glastüren, Fenster und Oberlichtbänder gelangt, sodass sie hell und offen wirken.

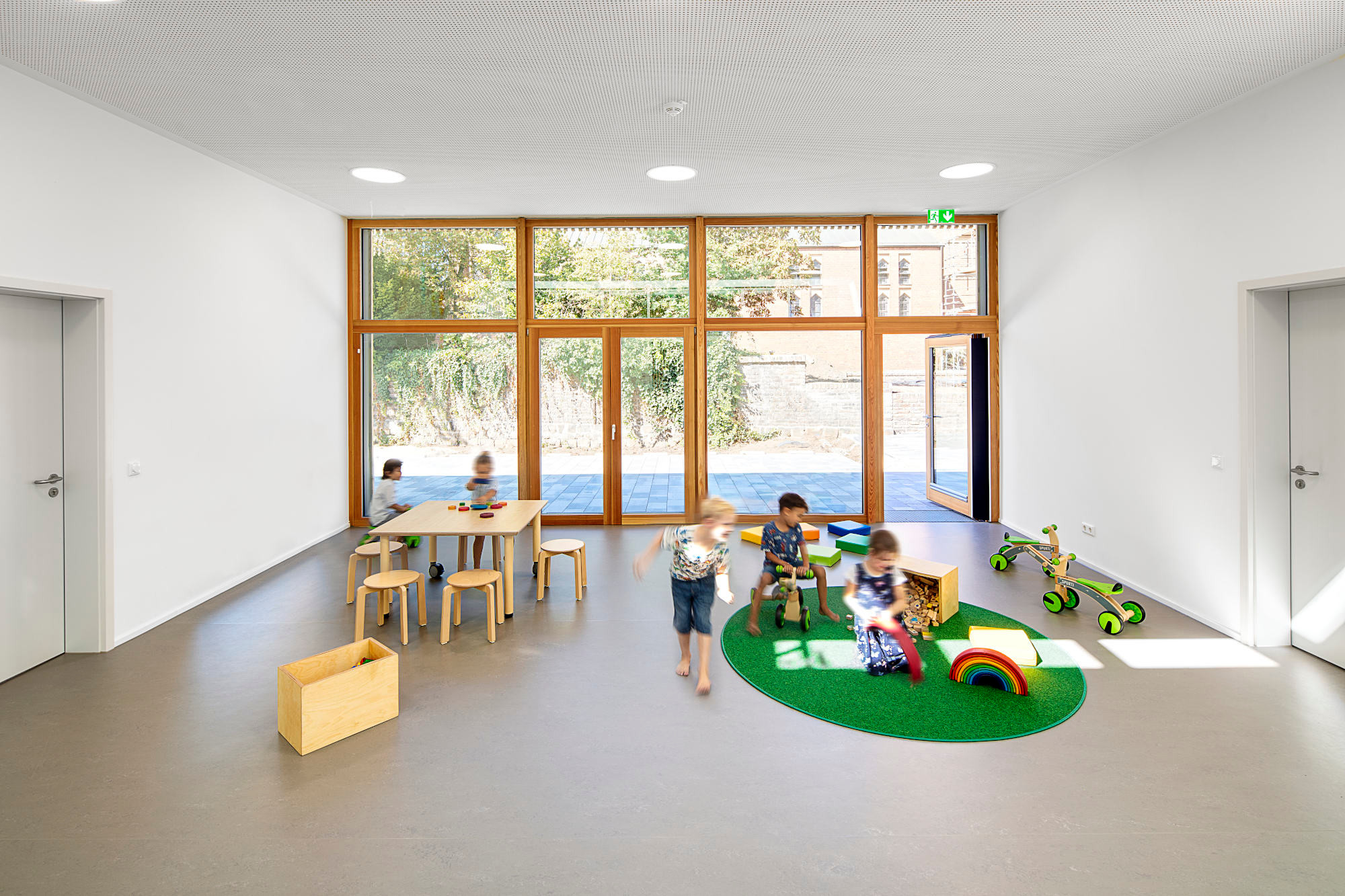

Die Erschließungszone bietet Platz für bewegtes Spielen. Die Farb- und Materialgestaltung ist insgesamt zurückhaltend. Im Außenbereich, zu dem sich sämtliche Aufenthaltsräume orientieren, stehen den Kindern neben einer Spielfläche im befestigten Innenhof eine Wiese, ein Spielplatz und ein naturbelassener Abenteuerspielraum zur Verfügung.

Flachdach: Holzkonstruktion mit innenliegender Entwässerung

Das Flachdach des Kindergartens besteht aus einer vorgefertigten Holzkonstruktion. Über der Zwischensparrendämmung liegt zur Horizontalaussteifung eine Holzplattenebene. Der thermische Aufbau wird durch eine Gefälledämmung ergänzt und schließt mit einer Bitumendeckung ab.

Die gesamte, 750 Quadratmeter große Dachfläche wird innenliegend entwässert: Entlang der mit Dachreitern bestückten Kehle in der Achse des Gebäudes sorgen sechs Dacheinläufe mit jeweils 100 Millimetern Durchmesser für die Ableitung des Regenwassers. Diese Leitungsführung wird unterhalb der Bodenplatte zusammengeführt und in eine Sickergrube weitergeleitet. Zusätzlich zu den regulären Einläufen sind entlang der Kehle, um jeweils 150 Zentimeter versetzt, sechs Notüberläufe angeordnet. Um die Attikahöhe auf ein Minimum zu reduzieren, werden auch die Notüberläufe innenliegend geführt. In den Sparrenzwischenräumen unterhalb der Dämmebene werden die Leitungen bis an die Außenwand geführt und bleiben dort als Wasserspeier hinter den durchlaufenden Lamellen verborgen.
