In schwindelerregender Höhe
Großformatige Verglasungen für Space Needle in Seattle
Die Space Needle in Seattle wurde im Rahmen der
Weltausstellung im Jahr 1962 eröffnet. Der etwa 182 Meter hohe und
schlanke Turm bietet auf 150 Metern Höhe ein Besucherdeck, das von
Architekt John Graham Jr. gestaltet wurde. Dieser Bereich
beherbergte seit der Eröffnung die bis dahin erste 360° drehbare
Restaurantfläche, was den Turm regelmäßig zum Schauplatz von Filmen

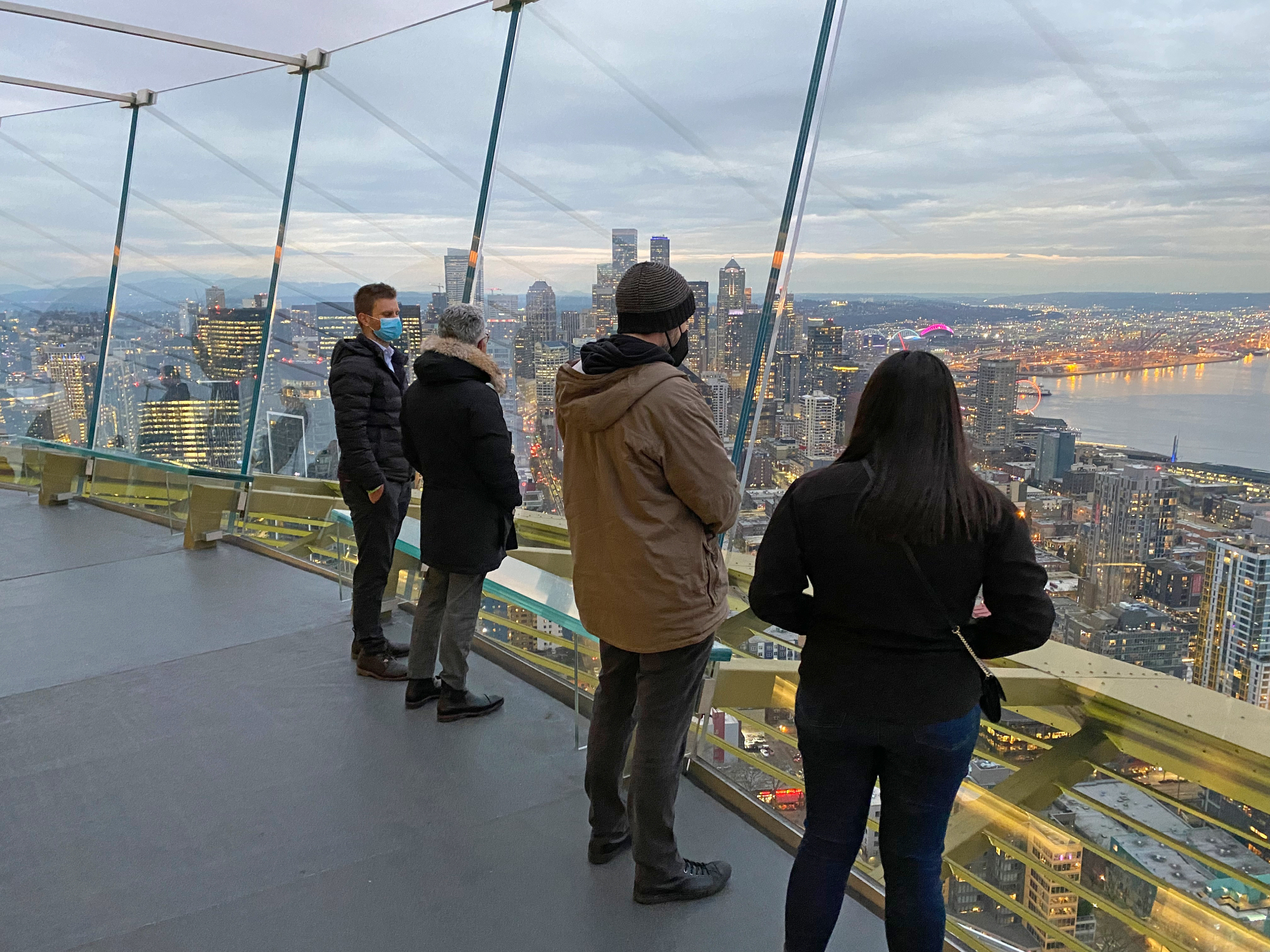

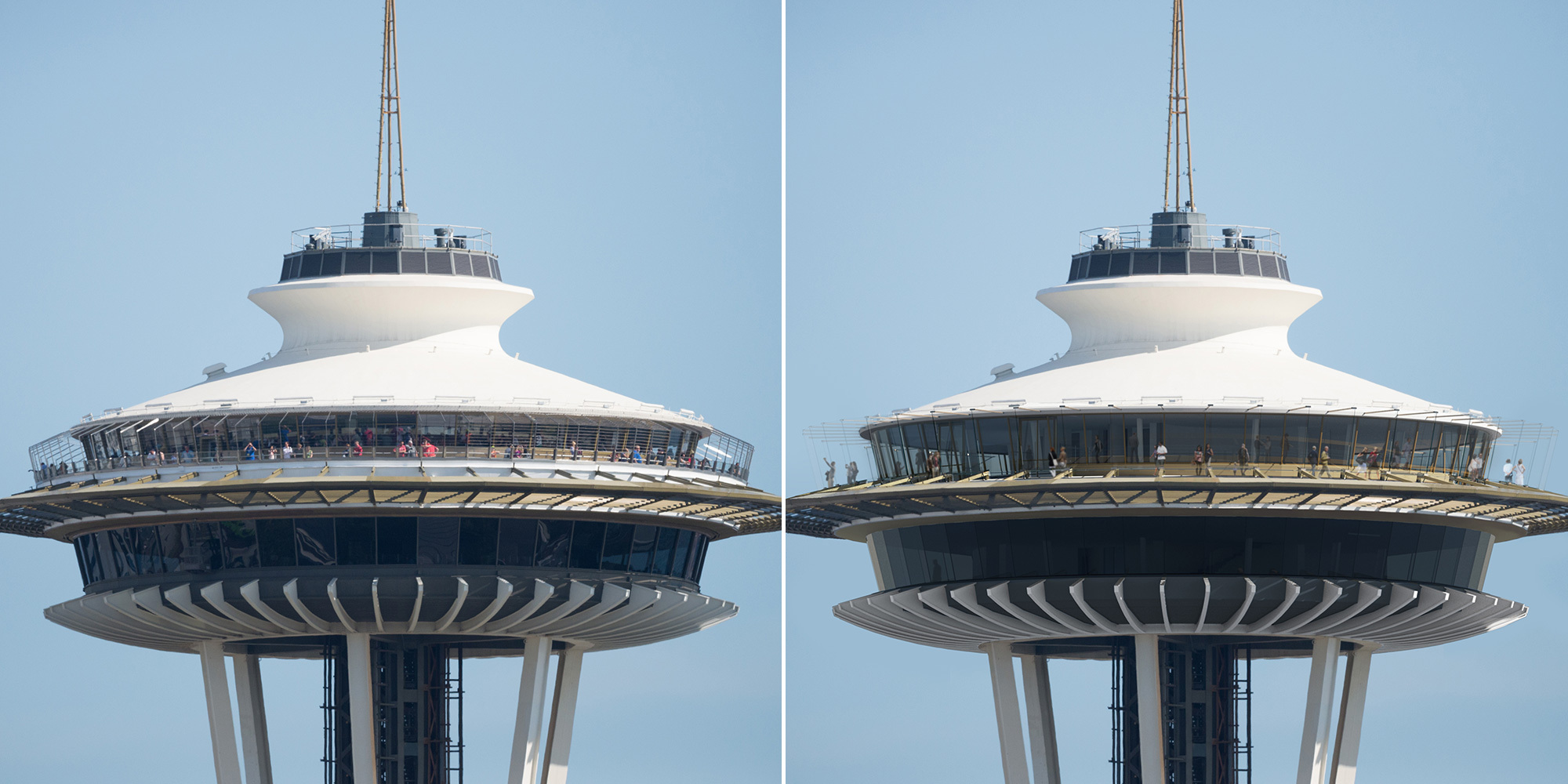

machte. Im September 2017 wurde eine umfangreiche und privat
finanzierte Sanierung gestartet, bei der unter anderem die
Glasbrüstungen erneuert, Glasbänke als Sitzflächen auf der
Außenplattform gestaltet und das Restaurant mit einem gläsernen
Fußboden ausgestattet wurden.
Bild: Dr.-Ing. Sebastian Schula, Darmstadt
Bild: Dr.-Ing. Sebastian Schula, Darmstadt
Bild: Space Needle LLC and Olson Kundig

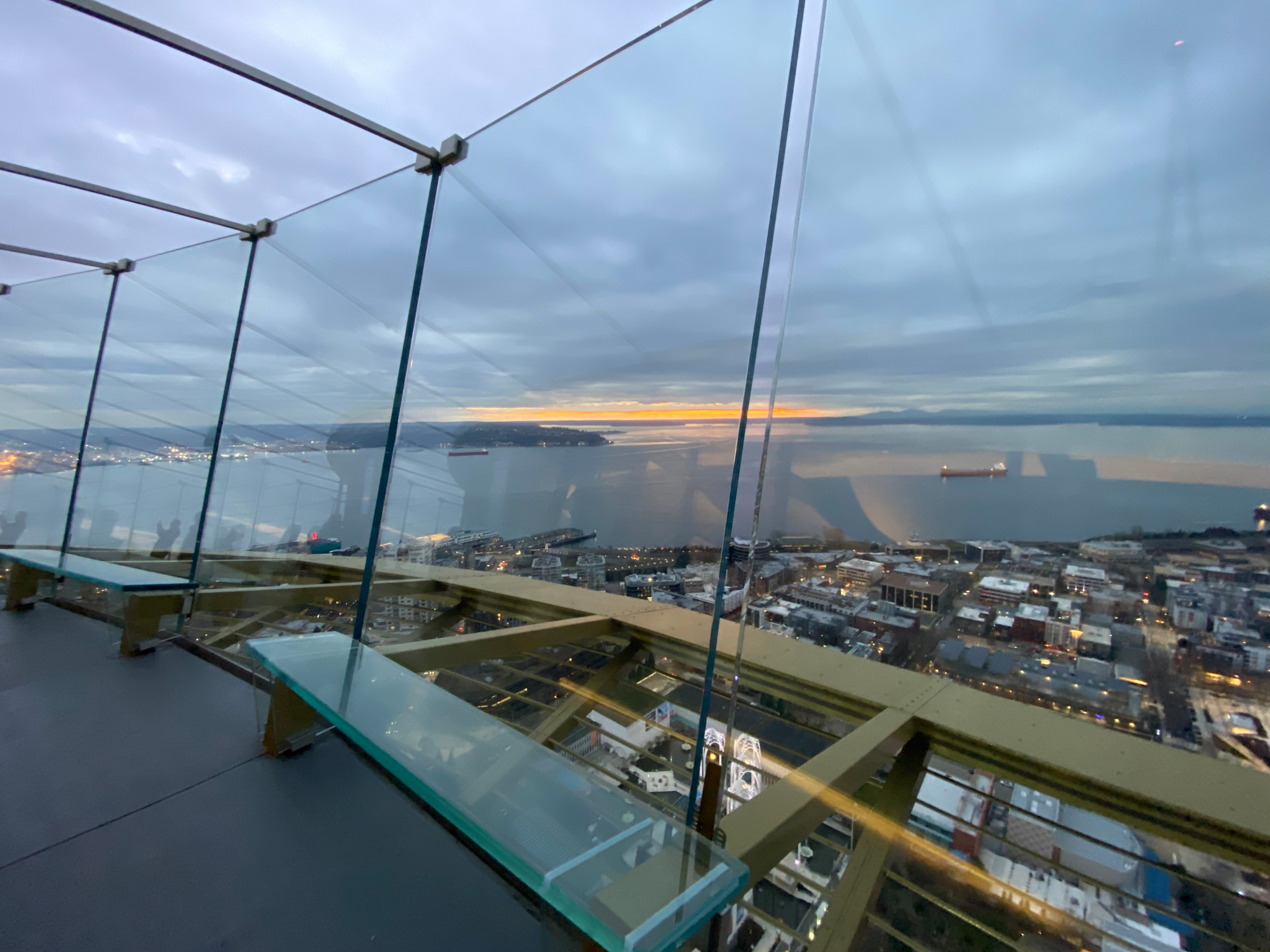

Das äußere Besucherdeck wurde mit insgesamt 48 großformatigen
und 3-schichtigen Verbundsicherheitsverglasungen aus
teilvorgespanntem Glas (TVG) mit SGP- Zwischenschicht umhüllt. Die
Abmessungen der absturzsichernden Verglasungen betragen 2.276 mm x
3.580 mm. Entlang der unteren horizontalen Glaskante sind die
Verglasungen linienförmig gelagert. Die oberen Glasecken sind
lediglich über Klemmhalter gelagert, die horizontal nach innen
in die Tragstruktur des Turmes geführt werden. Dadurch konnten die
Glaskanten in der Vertikalen als freie Kante ohne Unterkonstruktion
ausgebildet werden konnten.
Teile des Bodens im Restaurantbereich wurden im Zuge des Umbaus
zudem durch begehbare Verglasungen ersetzt, die aus insgesamt 10
Schichten Glas bestehen. Um auch zukünftig freie Sicht nach unten
zu gewährleisten, wurde die oberste Glasschicht als
Verschleißschicht ausgebildet, welche bei Bedarf ausgetauscht
werden kann. Insgesamt wurden bei der Sanierung 176 Tonnen Glas
verbaut und der Flächenanteil der verglasten bzw. transparenten
Bereiche um den Faktor 2 erhöht.
