Für die Unterbringung von Schaltern, Steckdosen, Dimmern und anderen elektrischen bzw. elektronischen Bauteilen in Wänden werden Gerätedosen benötigt. Zur Leitungsverlegung sind – wie im Kapitel Leitungen/Verteiler kurz beschrieben – Abzweigdosen erforderlich. Es ist sinnvoll, dass diese ohnehin vorhandenen Gerätedosen gleichzeitig als Geräte-Verbindungsdosen verwendet werden. Die Voraussetzung dafür ist, dass sie über zusätzlichen Verteilerraum verfügen. Dann können die Leitungen in den Geräte-Verbindungsdosen verzweigen. In diesem Fall werden die „Nur-Abzweigdosen“ gar nicht benötigt (kostengünstigere Installation).

Gerätedosen werden in Unterputz-Ausführung (UP-Ausführung) angeboten und gehören nicht zum Lieferumfang für UP-Steckdosen oder -Schalter. Aufputz-Gerätedosen sind dagegen meist Bestandteil der Installationsgeräte, z.B. für die Feuchtraum-Installation in Schutzart IP 44.

Installationsdosen werden nach ihrem Verwendungszweck folgendermaßen eingeteilt:

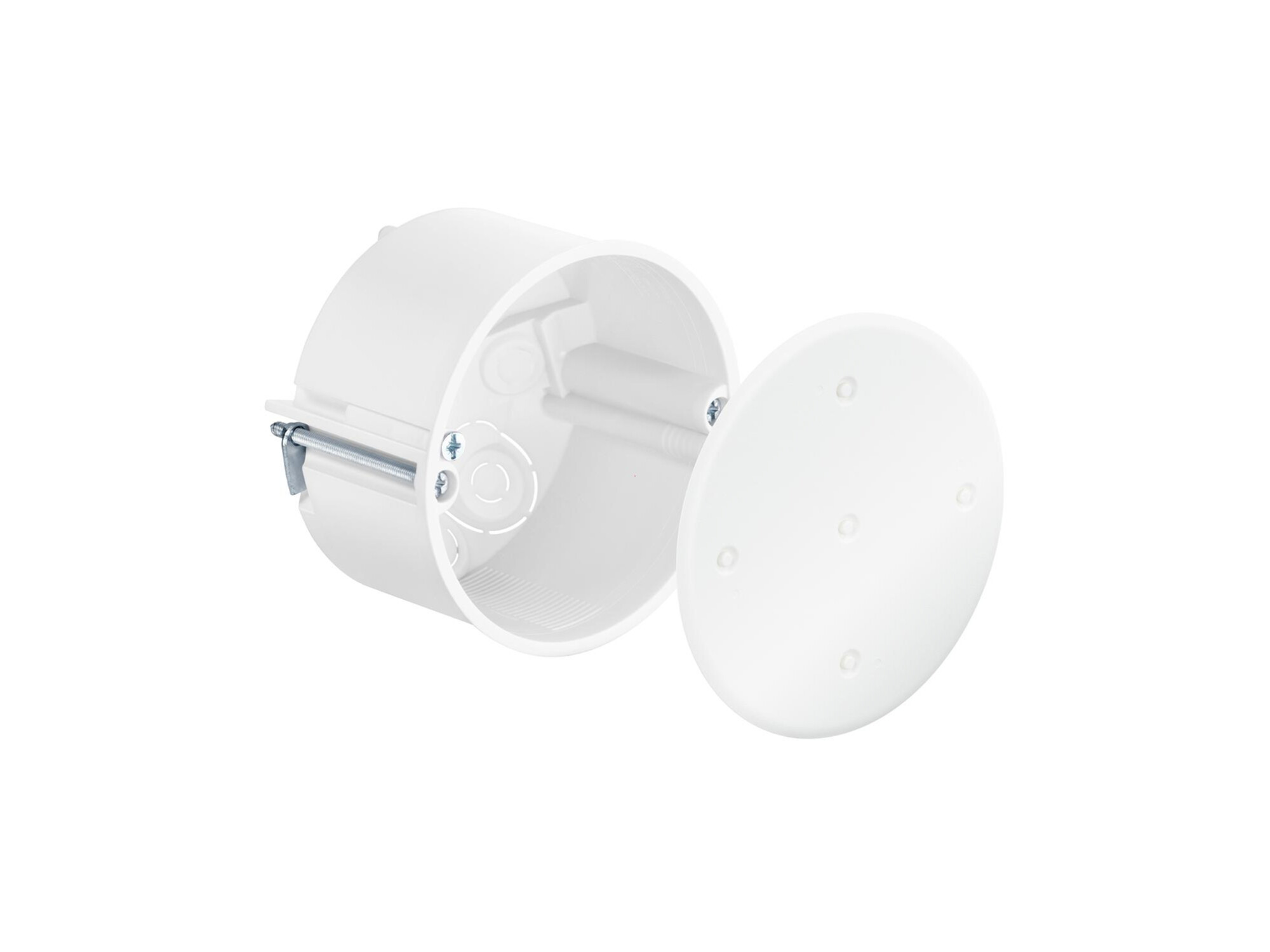

• Verbindungsdosen, werden auch „Abzweigdosen“ oder „Verteilerdosen“ genannt und dienen zur Aufnahme von Verbindungsklemmen für Leiter bis 4 mm² Querschnitt.


• Gerätedosen, die sogenannten Schalterdosen, dienen zur Montage von Installationsgeräten (Schalter, Steckdosen, Dimmer, Aktoren etc.) in der Wand und können ohne eingebaute Geräte auch als Verbindungsdosen verwendet werden.

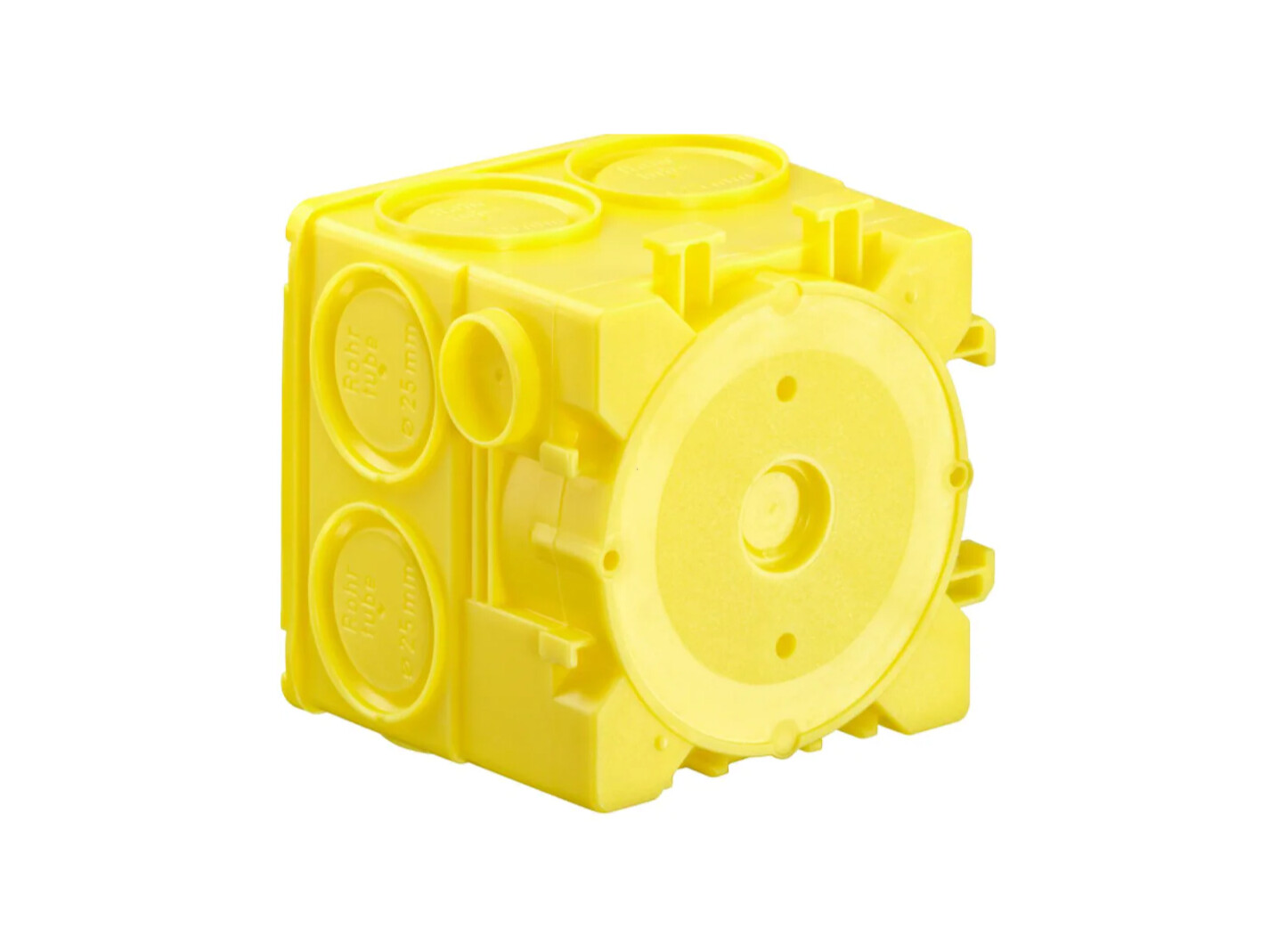

• Geräte-Verbindungsdosen, die auch „Geräte-Abzweigdosen“ oder „Durchgangsdosen“ genannt werden sind für Installationsgeräte und zusätzliche Verbindungsklemmen für Durchgangsverdrahtungen vorgesehen.

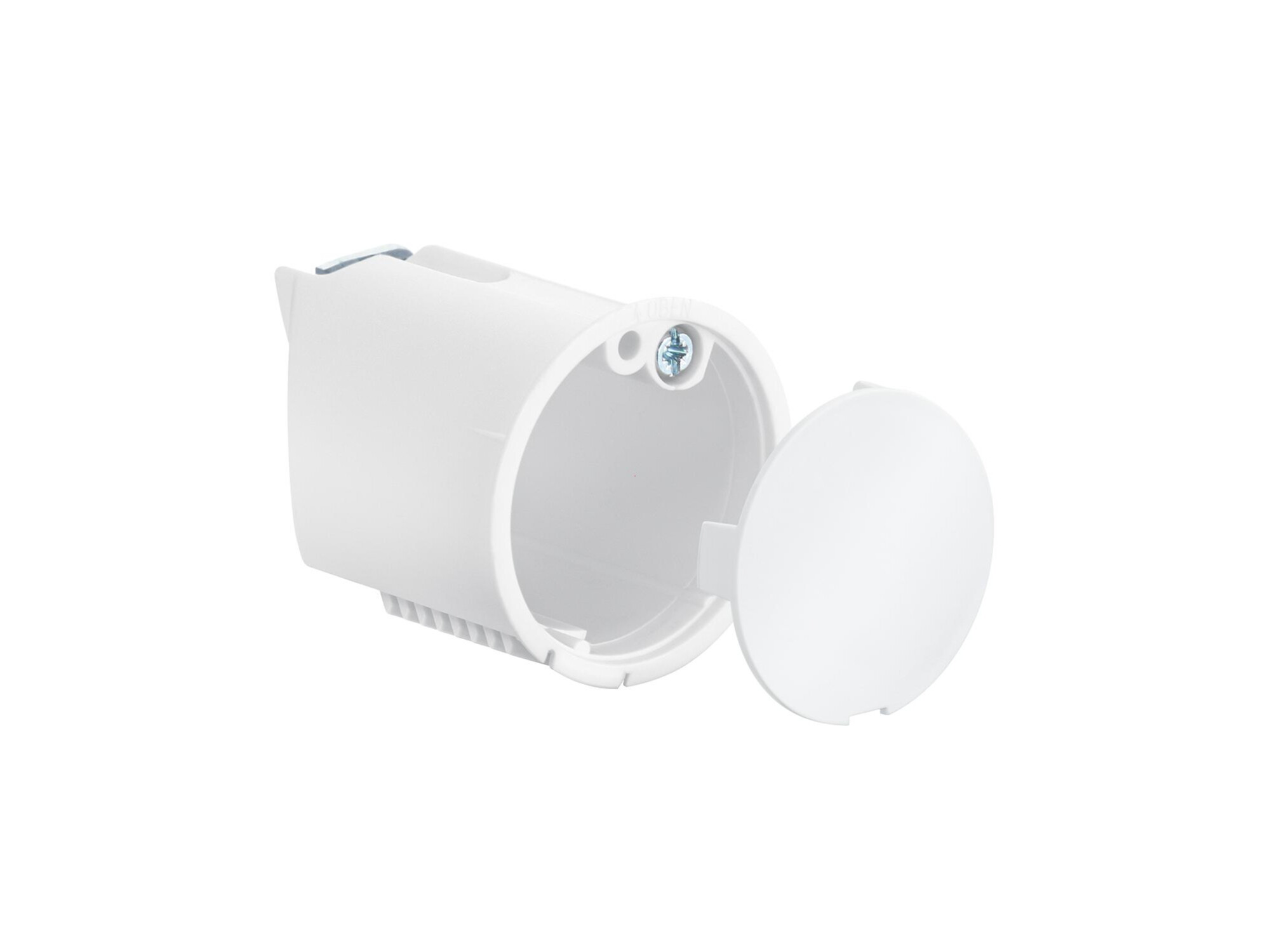

• Anschlussdosen, mit Klemmen zum Anschließen begrenzt ortsveränderlicher Geräte (z.B. Elektroherde oder Wandleuchten) an die ortsfeste Installation.
