Nördlich des Stadtzentrums von Balingen, in unmittelbarer Nähe zur Bizerba Sportarena, befindet sich eine neue Fußgänger- und Fahrradbrücke in Holzbauweise. Die Brücke wurde anlässlich der Landesgartenschau Baden-Württemberg 2023 fertiggestellt. Moxon Architects aus London haben in Zusammenarbeit mit dem auf Holzbrückenbau spezialisierten Ingenieurbüro Miebach die rund 41 Meter lange und drei bis fünf Meter breite Brücke realisiert. Sie überspannt die Eyach, einen Nebenfluss des Neckars in Baden-Württemberg.

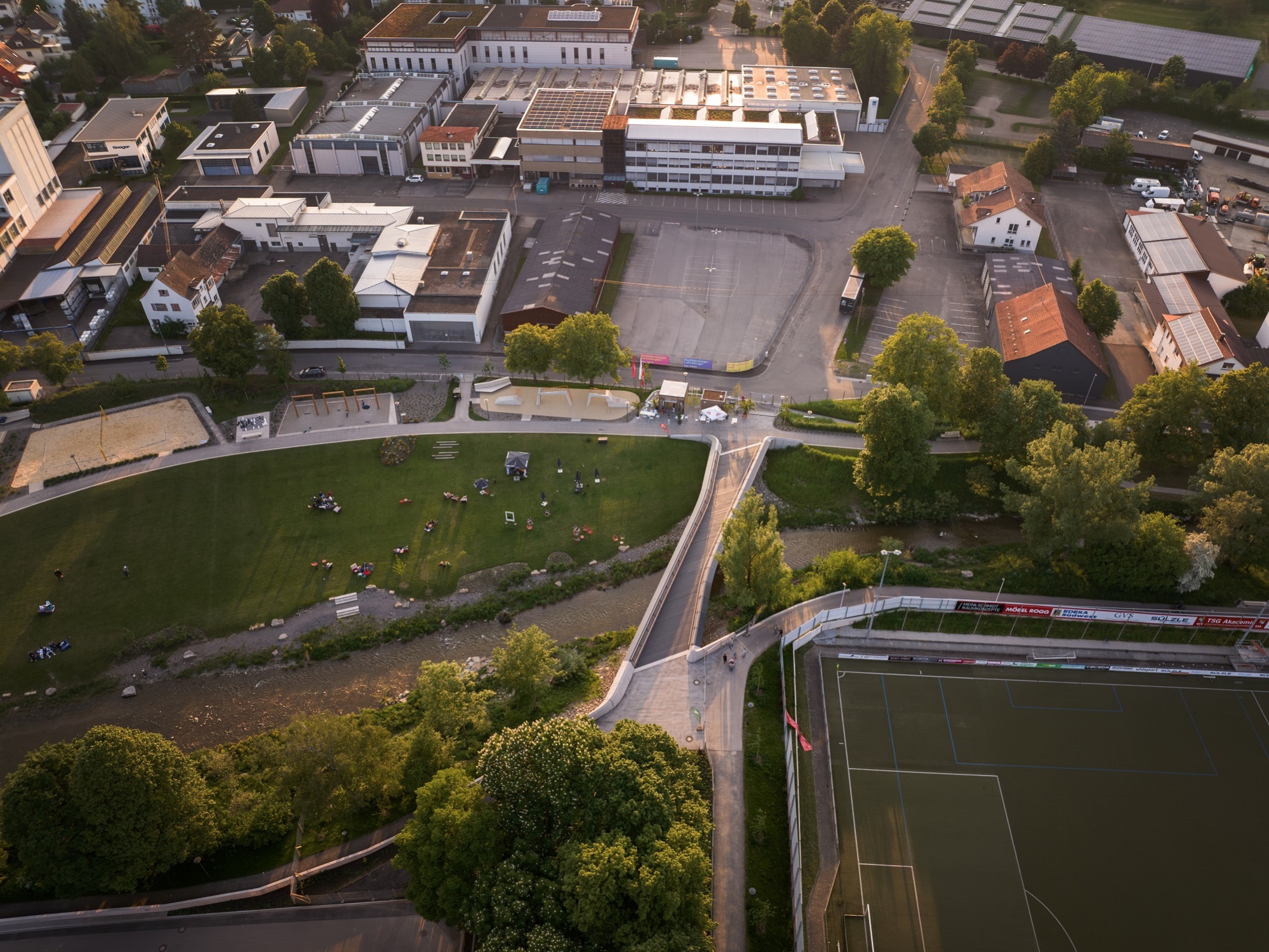

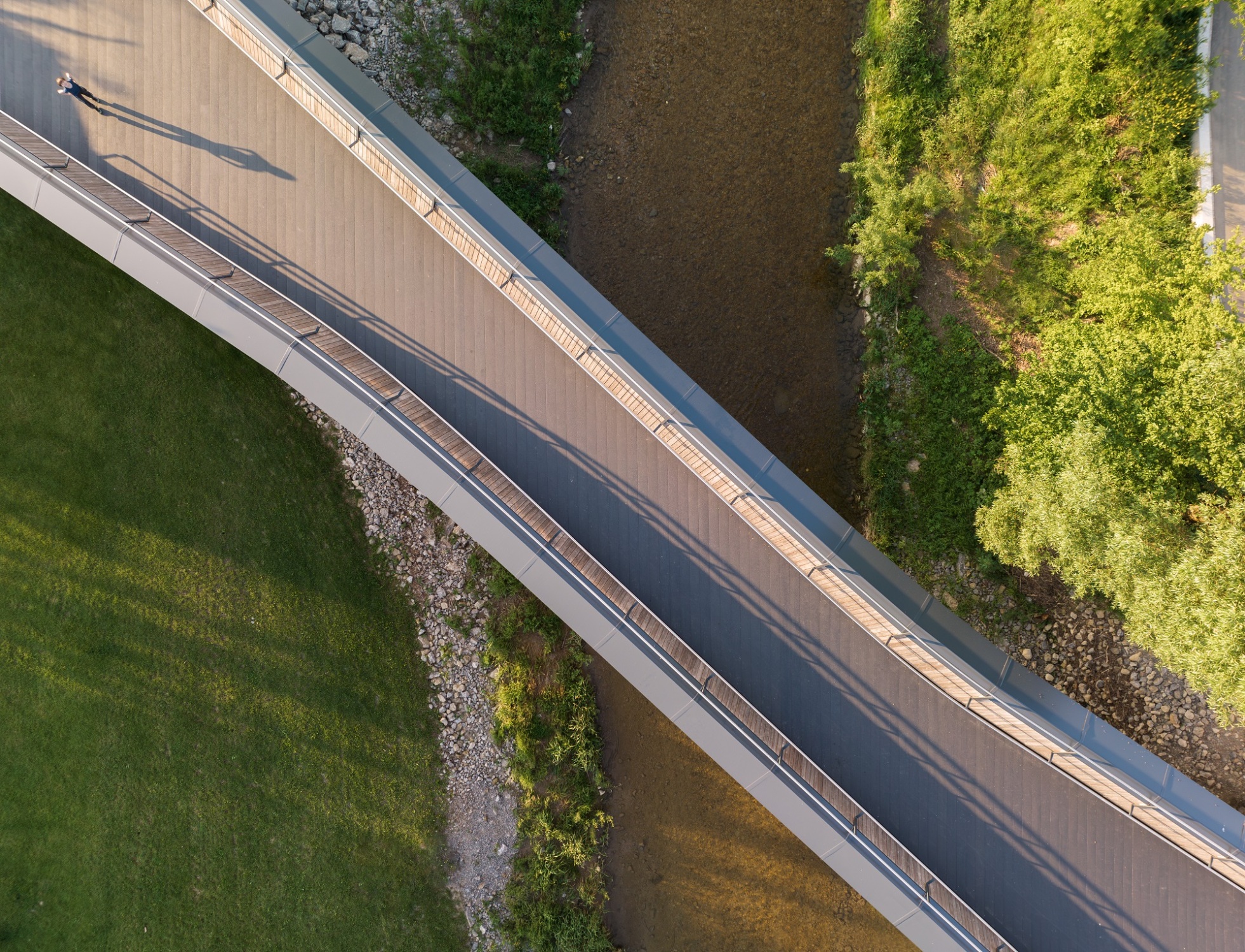

Die Brücke verbindet die Bizerba Sportarena mit dem sogenannten Aktivpark auf der gegenüberliegenden Uferseite. Sie hat eine deutlich größere Spannweite als die ehemalige Brücke, somit ist ein größerer Hochwasserquerschnitt gewährleistet. Eine Aufweitung an beiden Seiten von drei auf fünf Meter bietet eine fließende Anbindung an die Uferwege, insbesondere für Radfahrer.

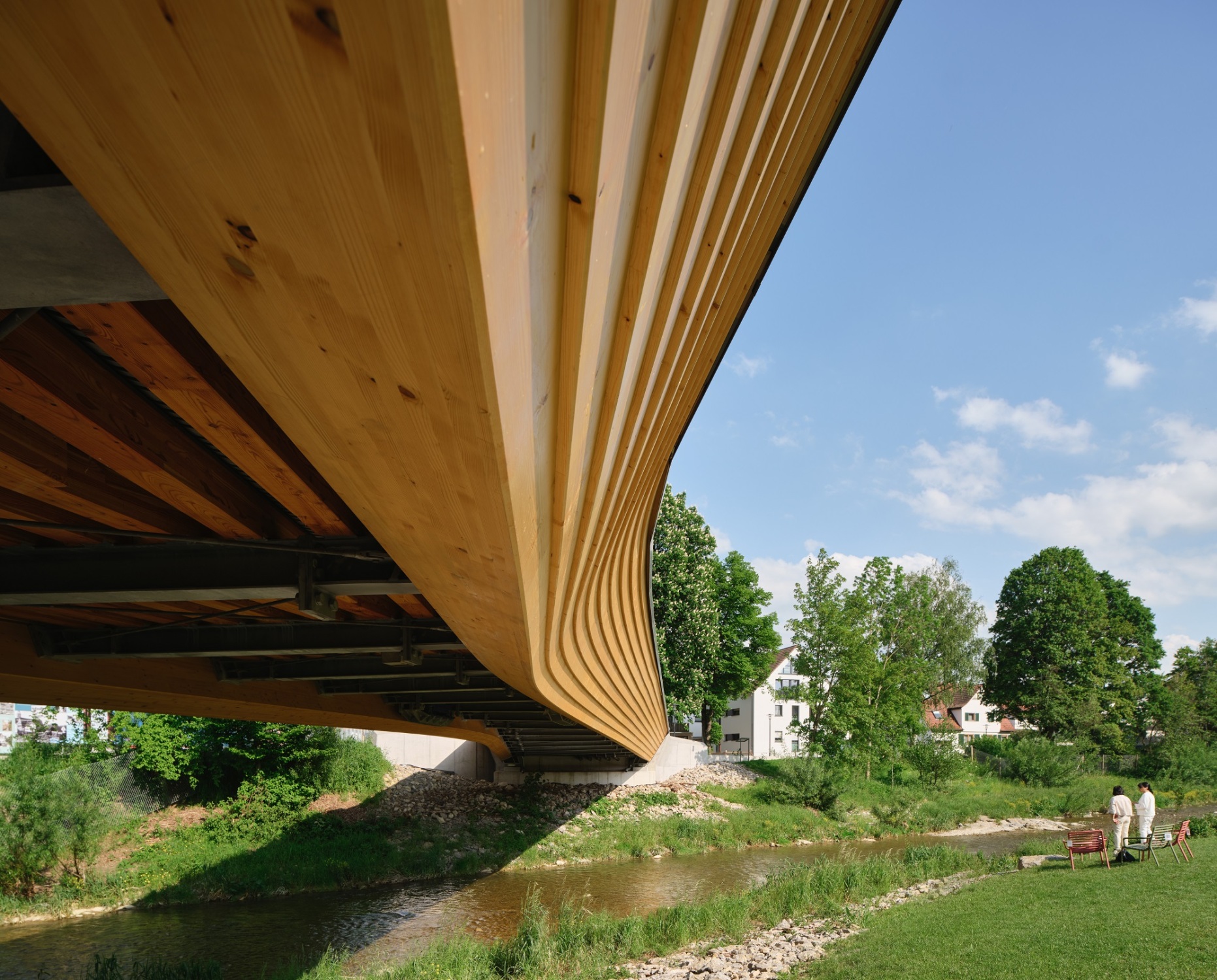

Bei der Konstruktion handelt es sich um eine besonders kompakte Trogbauweise mit seitlichen Stützwänden und einer geschlossenen Sohle. Die Hauptträger aus Brettschichtholz bilden die Brüstungen. Für Stabilität sorgen U-förmige Stahlrahmen. Längsträger aus Brettschichtholz bilden die Unterkonstruktion für den Gehbelag aus faserverstärktem Kunststoff. Die inneren, den Fußgängern zugewandten Flächen sind mit Lamellen aus einheimischem Holz verkleidet und verfügen über integrierte Beleuchtung und Handläufe.

Die beiden seitlichen Brettschichtholzträger sind um 22,5 Grad geneigt, dadurch soll der konstruktive Holzschutz gewährleistet werden und die Brücke erhält eine geschwungene, dynamische Form. Für die Aufweitung der Brücken werden die beiden Brettschichtholzträger gekrümmt und entsprechend der Durchbiegung aus dem Eigengewicht mit einer Überhöhung verleimt. Die Trägerhöhe variiert nach statischen Erfordernissen von 1,40 Meter an den Antritten bis 1,70 Meter in den Krümmungsbereichen.
