Fugenausbildung bei Sichtbeton

Bei Sichtbeton spielt das Fugenbild eine entscheidende Rolle. Dabei ist zu unterscheiden zwischen dem Fugenbild der Schalungsstöße, dem Fugenbild der Betonierabschnitte (Arbeitsfugen) und dem Fugenbild der Dehnfugen.

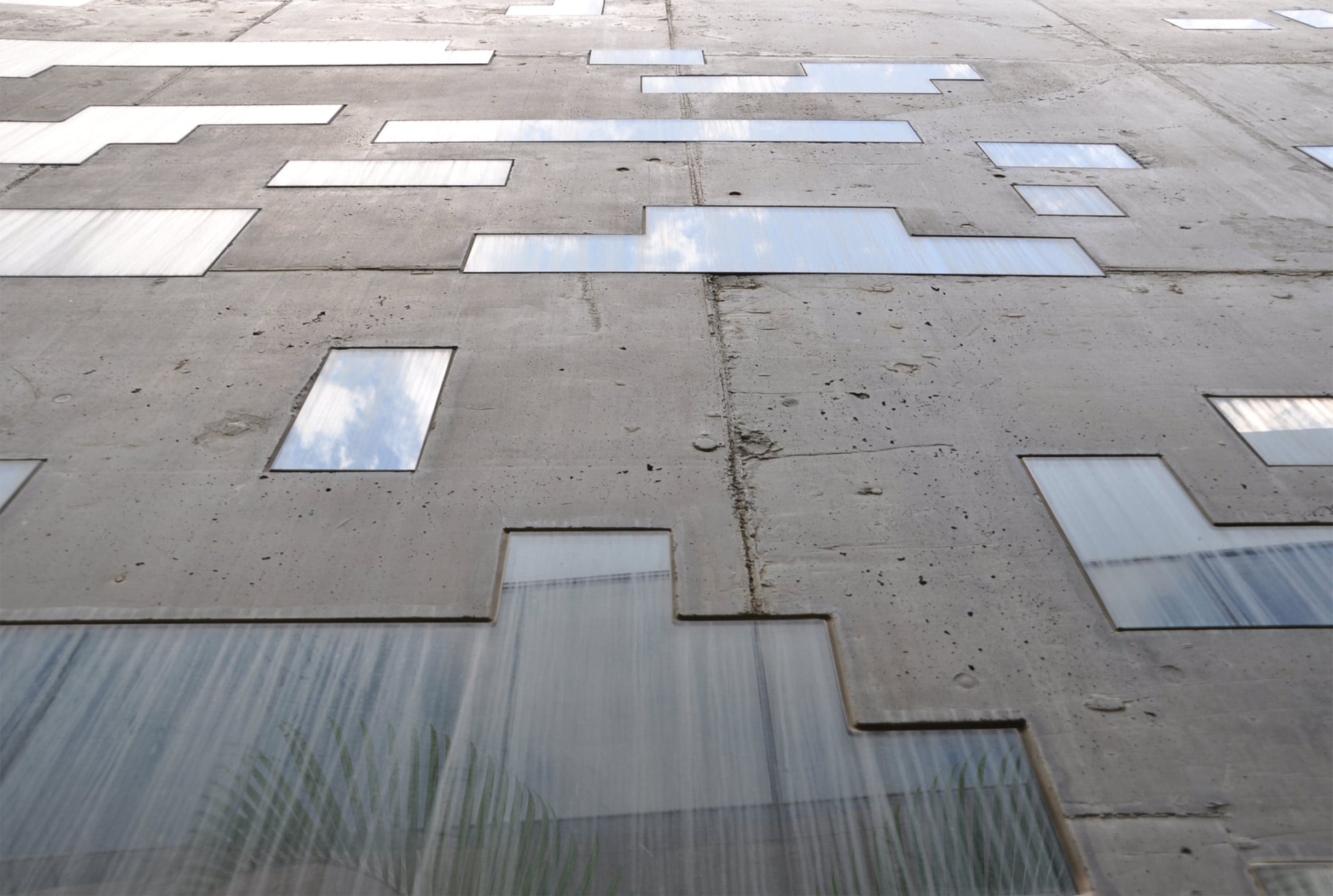

Bewegungsfuge an der Fassade des Kunst- und Kulturzentrums Espacio de las Artes (TEA) in Santa Cruz de Tenerife

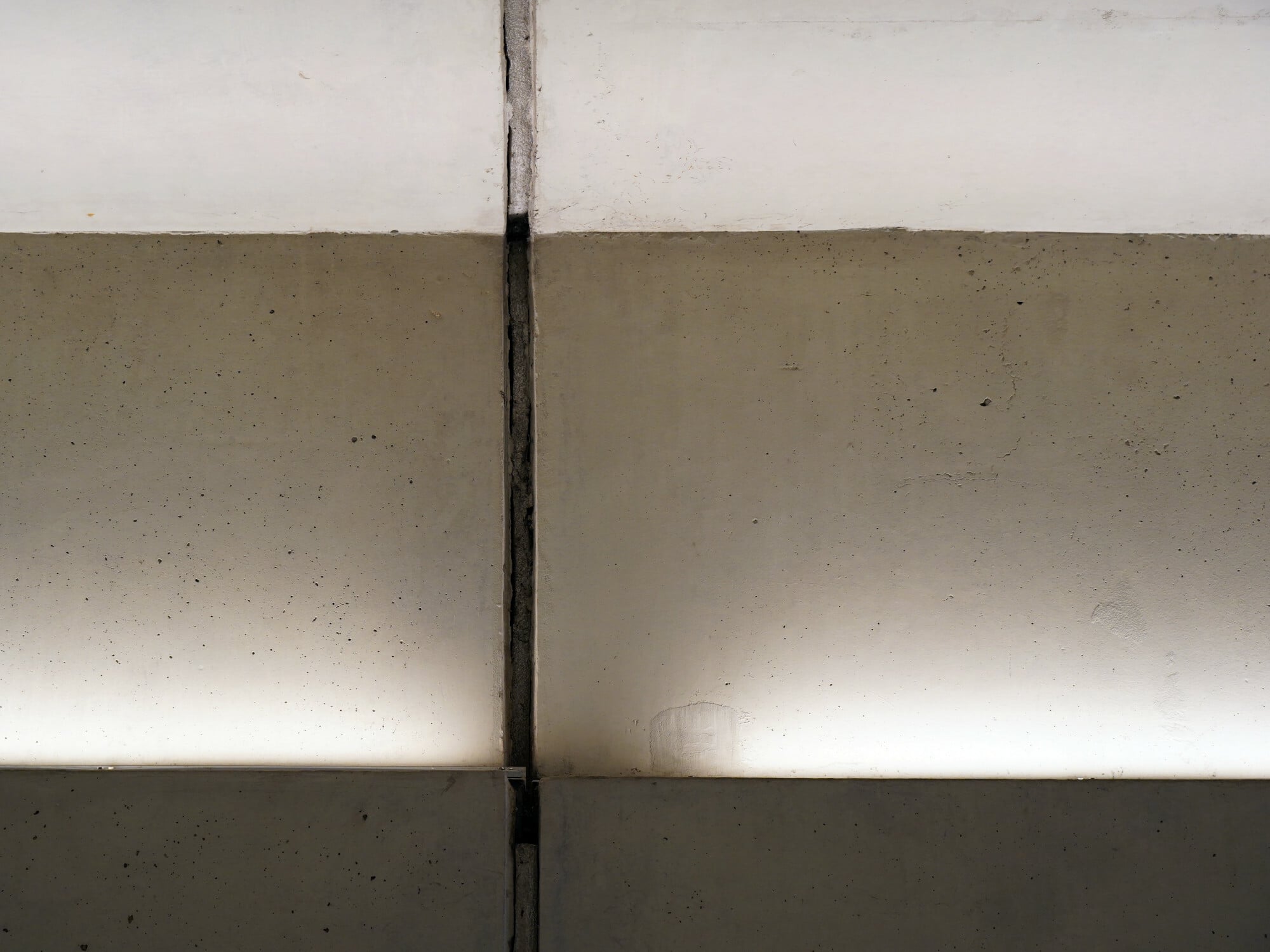

Zur Fugenabdichtung gibt es verschiedene Möglichkeiten der speziellen Quellabdichtungen, konventionellen Fugendichtmassen oder vorfabrizierten Profile.

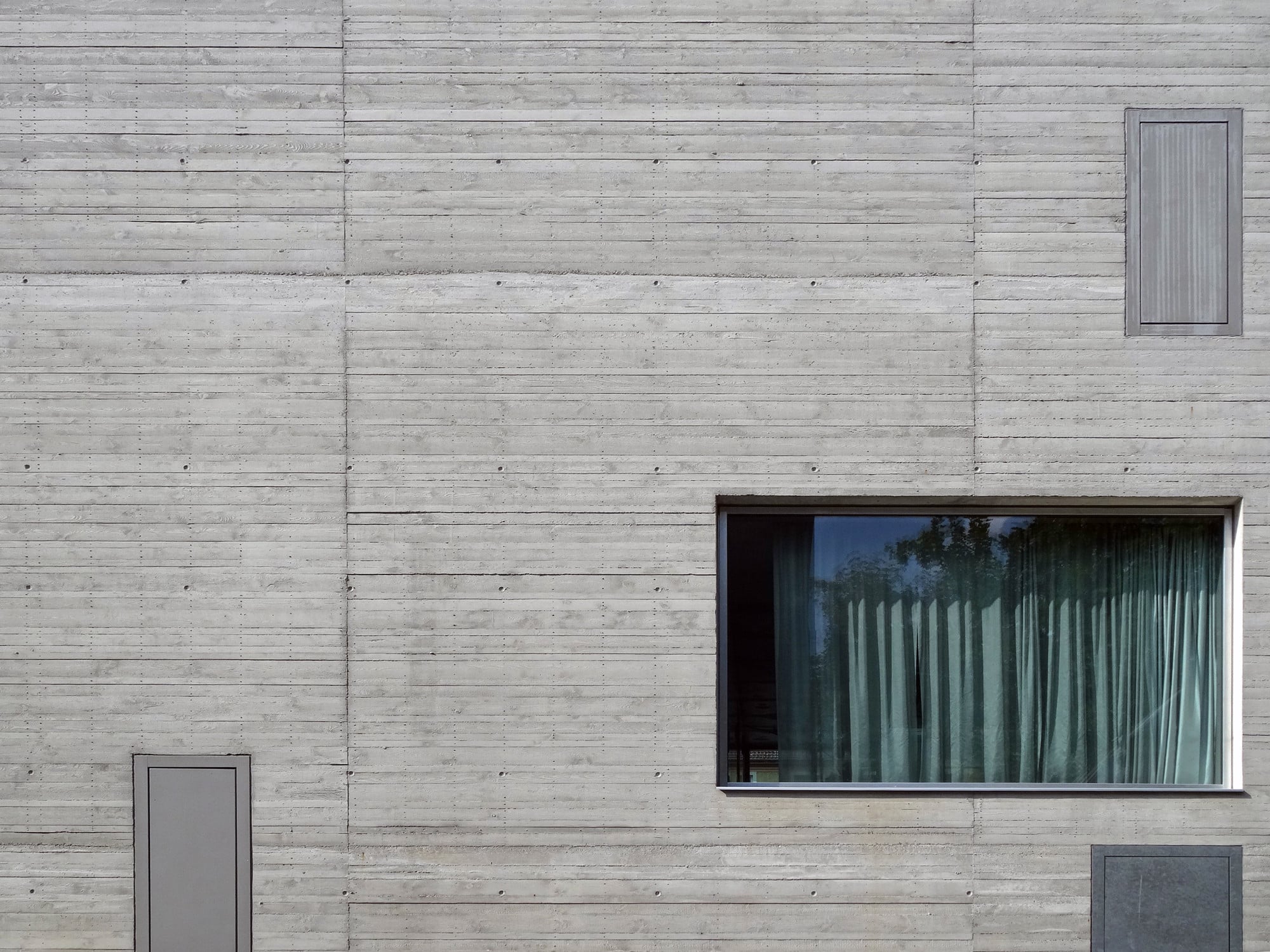

Sichtbeton am Ateliergebäude in Berlin Moabit

Arbeitsfugen
Arbeitsfugen entstehen zwangsläufig, wenn der Betoniervorgang längere Zeit unterbrochen wird. Die Arbeitsfugen der notwendigen Betonierabschnitte unterliegen den gleichen Bedingungen wie das Ausbilden der Stoßfugen bzw. der Anschlüsse von Decken und Bauteilen.

Sichtbare Deckenanschlüsse
Soll die Deckenstärke in der Außenwand sichtbar sein, können die Arbeitsfugen des Betonierens sichtbar bleiben. Saubere Arbeitsfugen sind nur mit eingelegten Dreikant- bzw. Trapezleisten zu erzielen. Bei einer zurückliegenden Decke kann auf die untere Arbeitsfuge verzichtet werden und nur die obere Fuge gezeigt werden.

Nicht sichtbare Deckenanschlüsse
Ist das Zeigen von Deckenanschlüssen nicht erwünscht, wird die Decke über Deckentraganker oder Iso-Körbe an der Wand aufgelagert.

Fugen als Gestaltungselement
Fugen können bewusst als Gestaltungselement eingesetzt werden, um z.B. Flächen gegeneinander abzutrennen. Durch das Aneinanderreihen von Schaltafeln entstehen ebenfalls Fugen, die sichtbar sein können. Eine Spundschalung kann zur Vermeidung eingesetzt werden.
