Freispiegelentwässerung

Dachablauf aus Verbundwerkstoff (Grauguss/Kunststoff)

Bild: Kessel, Lenting

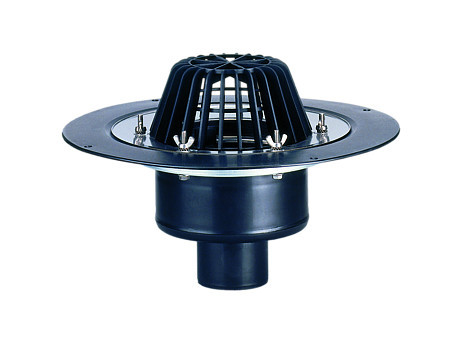

Dachablauf aus Polypropylen mit Edelstahl-Flanschring zur Befestigung von polymeren Dachdichtungsbahnen, DN 70

Bild: Dallmer, Arnsberg

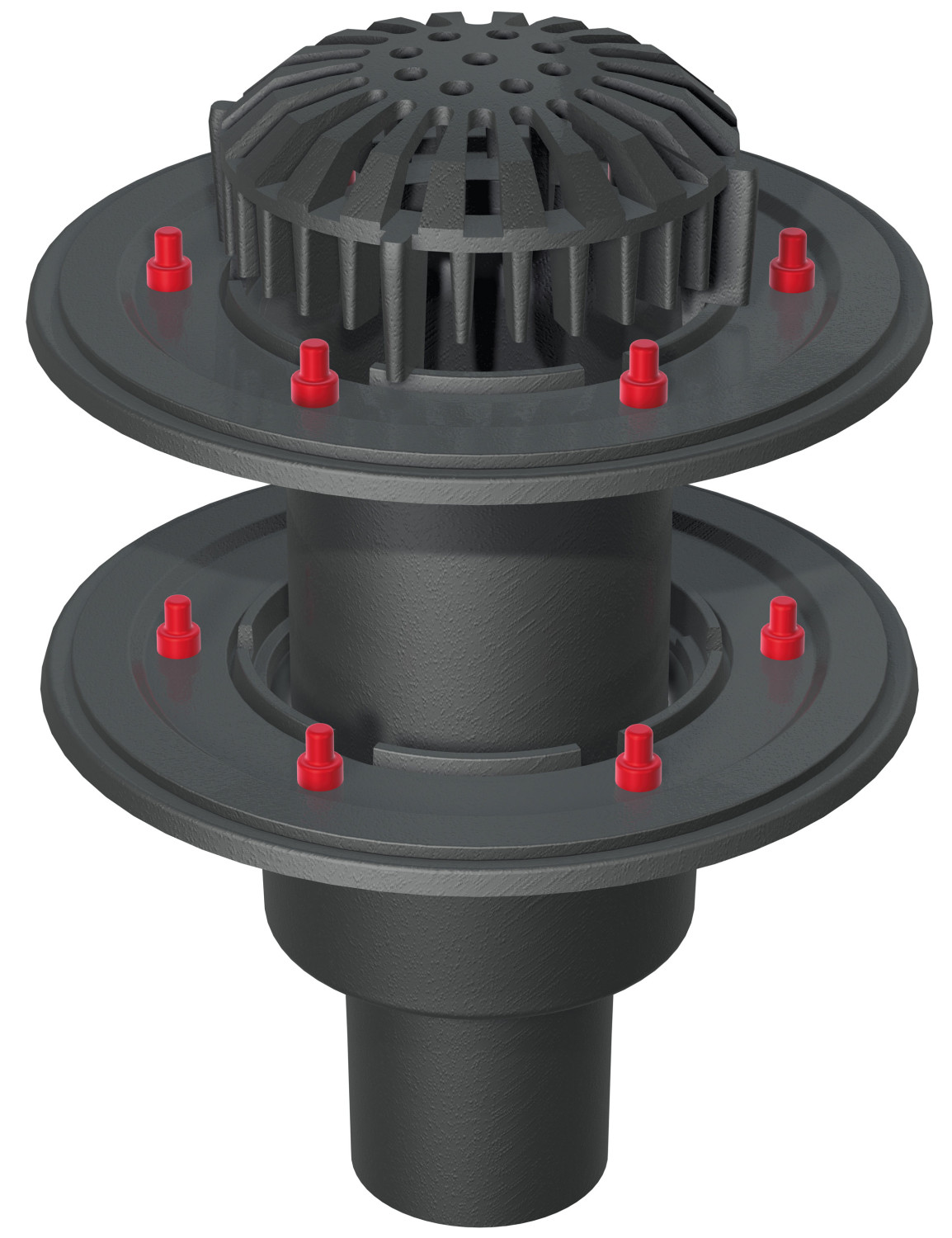

Zweiteiliger Flachdachablauf aus Gusseisen

Bild: ACO Passavant, Philippsthal

Grundsätzlich werden in der Dachentwässerung zwei Systeme unterschieden: die Freispiegelentwässerung und die Unterdruckentwässerung. Prinzipiell kann das Regenwasser von jeder Dachfläche mittels Freispiegelentwässerung abgeführt werden. Abhängig von der Größe der Dachfläche wird die Zahl der notwendigen Abläufe ermittelt und deren Nennweite bemessen. Über separate Fallleitungen werden sie einzeln an die Grundleitung angeschlossen.

Die Bemessungsregeln für Dachentwässerungen sind festgelegt in der DIN EN 12056-3 Schwerkraftentwässerungsanlagen innerhalb von Gebäuden - Teil 3: Dachentwässerung, Planung und Bemessung. Relevante Faktoren sind die Größe der wirksamen Dachfläche, der Abflussbeiwert auf Grundlage der Art der angeschlossenen Dachfläche sowie die örtliche Bemessungsregenspende. Der Füllgrad darf innerhalb von Gebäuden maximal 0,7 betragen, damit eine ausreichende Be- und Entlüftung der Leitungen und damit ein zuverlässiges Ableiten des anfallenden Niederschlagwassers gewährleistet ist.
