Auf der Landesgartenschau in Schwäbisch Gmünd zeigt ein Ausstellungsgebäude anschaulich die neuen Möglichkeiten der digitalen Planung und robotischen Fertigung von Holzleichtbaukonstruktionen. Der Forstpavillon (jüngst in Dieter-Paul-Pavillon umbenannt) entstand im Rahmen des Verbundforschungsprojekts „Robotik im Holzbau“ an der Universität Stuttgart.

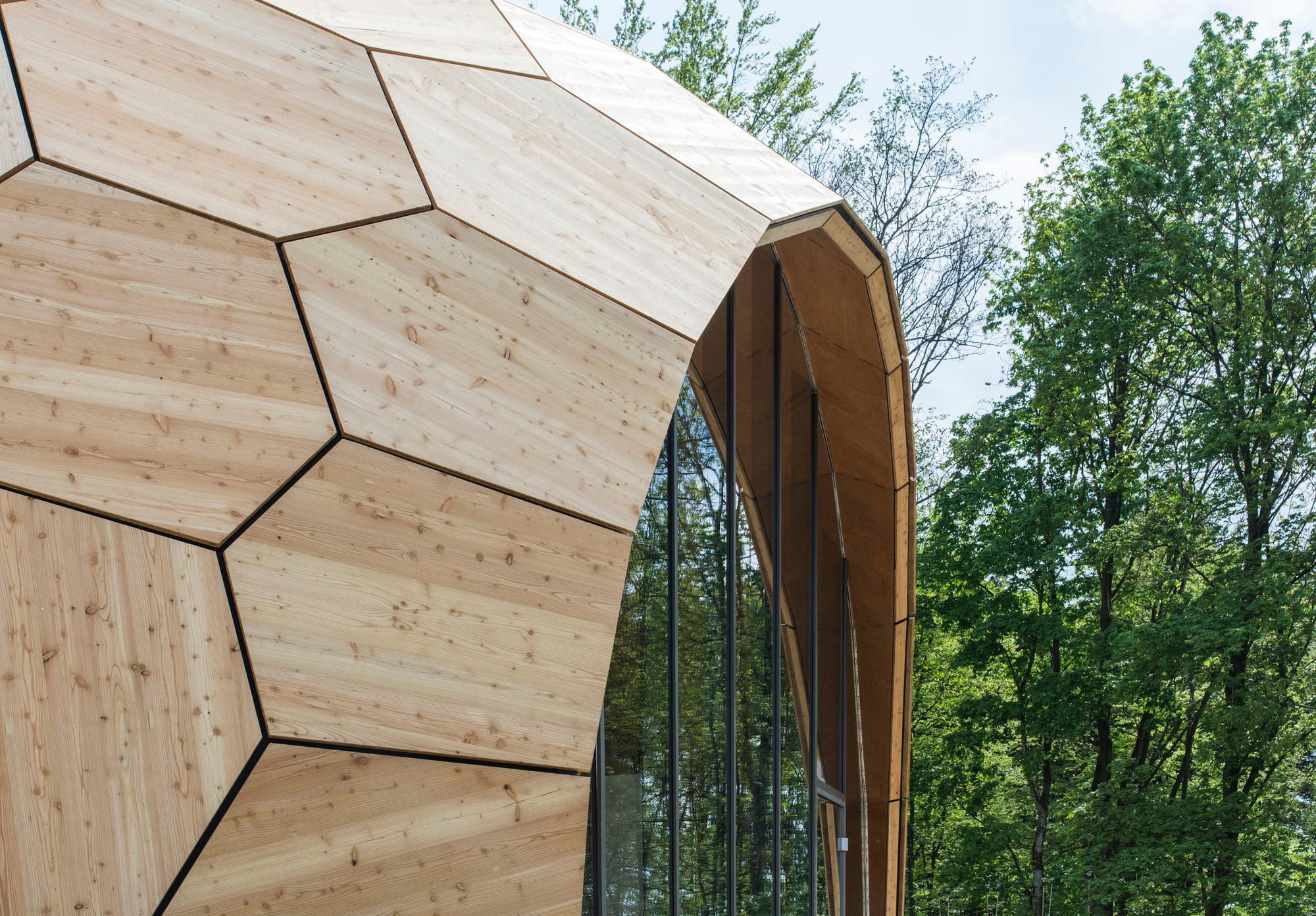

Mittels computerbasierter Entwurfs‐, Simulations‐, Fertigungs‐ und Messverfahren in nur vier Wochen im „Himmelsgarten“ errichtet, kommt die leistungsfähige Schalenkonstruktion aus Buchenfurnierholzplatten mit einer Materialstärke von nur 50 Millimetern aus. Dabei sind die Platten Tragwerk und Gebäudehülle zugleich. Verbunden sind sie über gefräste Zinken an den Plattenrändern, die die Verbindungskräfte besonders gut aufnehmen können. Als Vorbild für die Konstruktion diente das Plattenskelett von Seeigeln, das durch seine spezifische Anordnung und Extrusionen an den Skelettplattenrändern eine besonders stabile und effiziente Schalenkonstruktion darstellt. Die Methode, bei der komplexe Konstruktionsformen aus der Tier- und Pflanzenwelt auf technische Systeme übertragen werden, stammt aus dem bionischen Leichtbau.

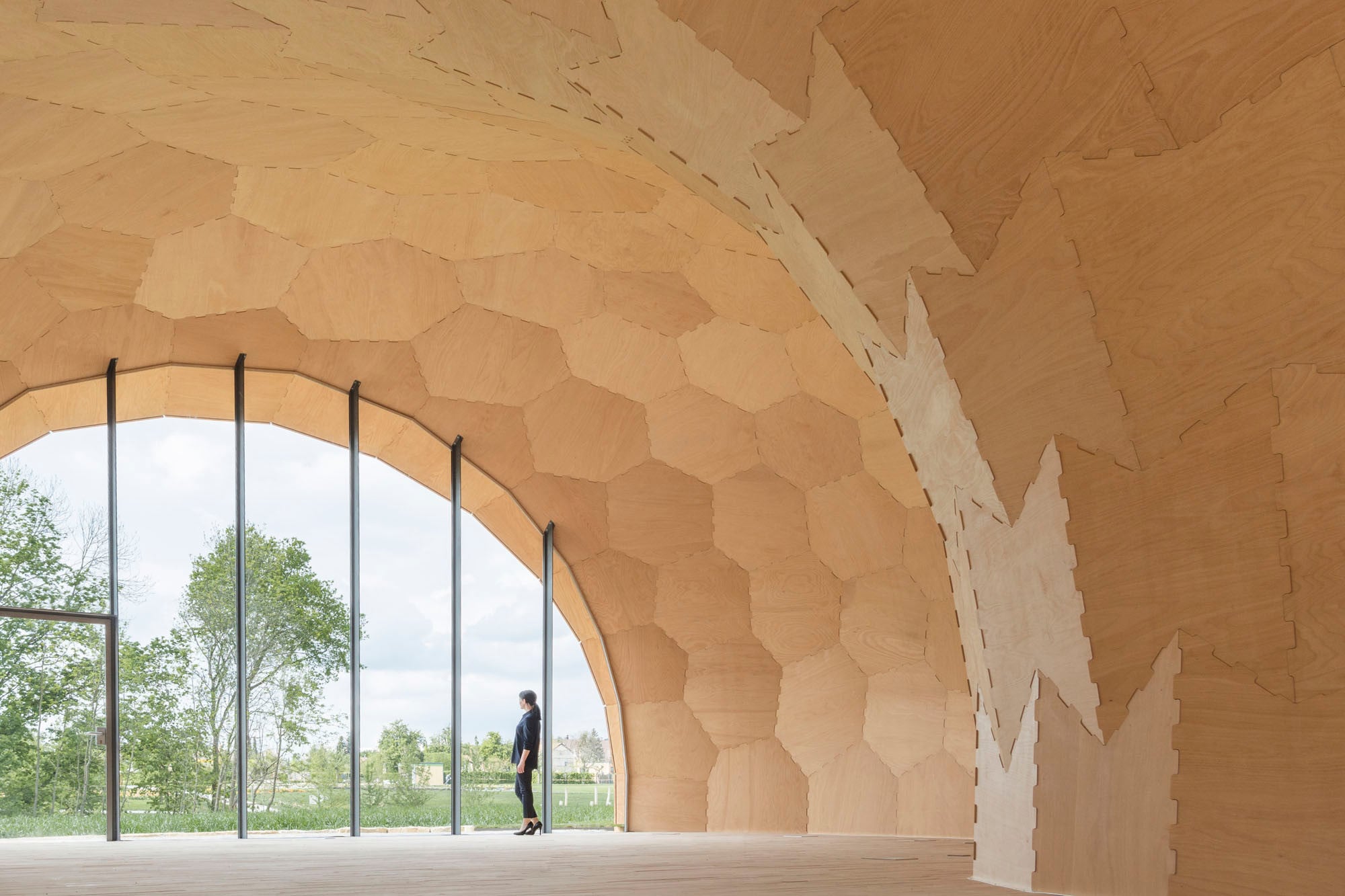

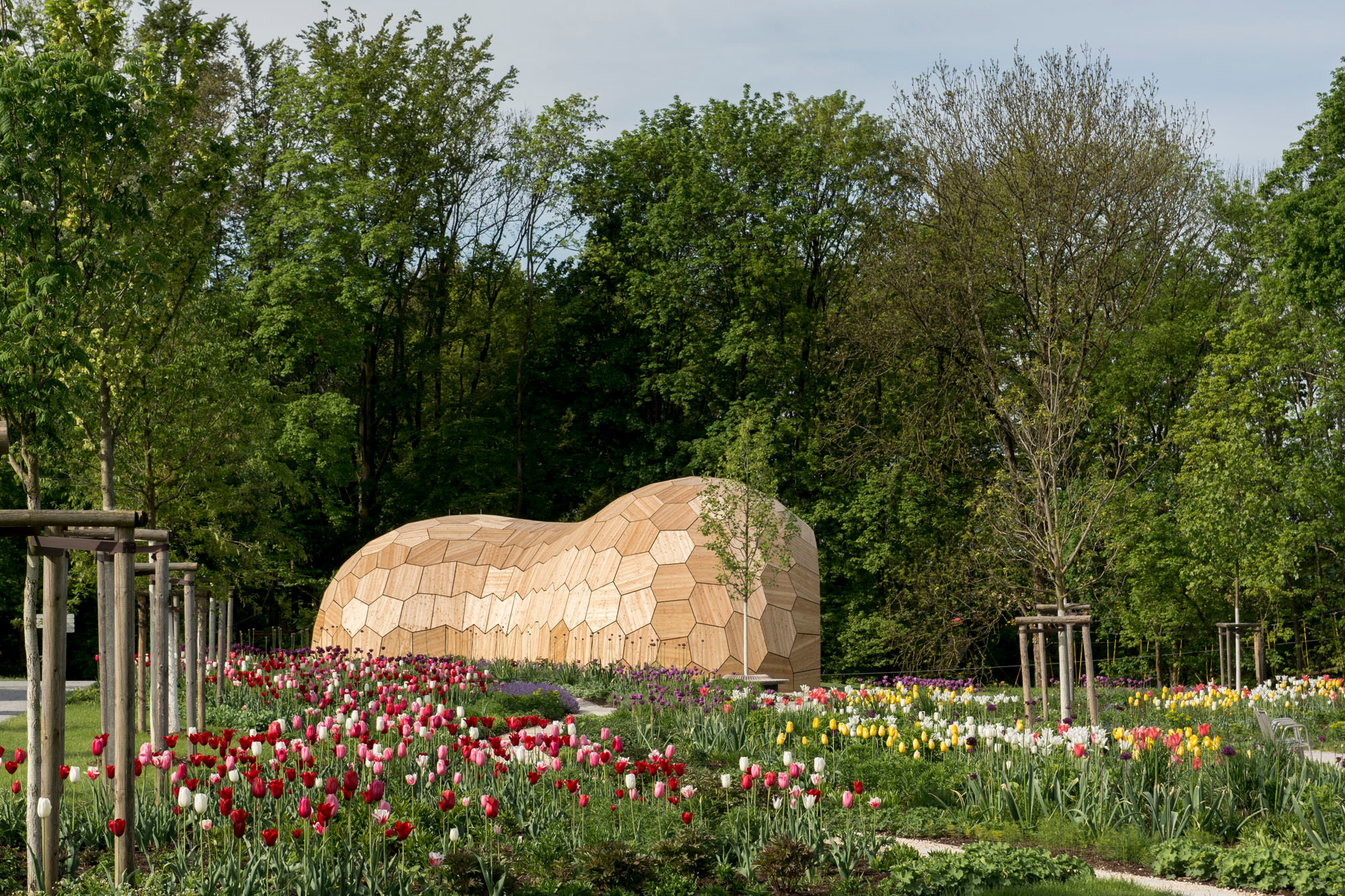

Mit einer Schalenfläche von 245 Quadratmetern und äußeren Abmessungen von 17 x 11 x 6 Metern (L x B x H) bietet der Pavillon eine Nutzfläche von rund 125 Quadratmetern und ein Raumvolumen von 605 Kubikmetern. Das Innere des Pavillons gliedert sich in einen Eingangs- und einen Hauptausstellungsbereich. In beiden ist die Schale kuppelförmig ausgebildet und besteht aus konvex‐polygonalen Platten. Dazwischen befindet sich eine sattelförmige Einschnürung aus konkav‐polygonalen Platten. Die Besucher betreten das Gebäude durch den niedrigeren Teil des erdnussförmigen Baukörpers und werden durch die räumliche Einschnürung in den sechs Meter hohen Hauptraum geleitet. Dieser öffnet sich mit einer großen Glasfassade zur Landschaft hin. Den Innenraum prägt vor allem das Muster der sichtbaren und weitgehend unbehandelten Buchenholzkonstruktion mit ihren charakteristischen Zinkenverbindungen.

Dach
Die Planung der komplexen Plattenstruktur erfolgte durch computerbasierte Entwurfs‐ und Simulationsverfahren, die im Rahmen des Forschungsprojekts entwickelt wurden. Das Entwurfswerkzeug bezieht die Materialeigenschaften und Herstellungsbedingungen von Beginn an in die Planung mit ein. Dabei werden die Platten nicht einzeln gezeichnet oder modelliert, vielmehr finden sie in einem digitalen Simulations‐ und Optimierungsprozess ihre Lage, Größe und Form, in Übereinstimmung mit den Möglichkeiten der robotischen Fertigung, von selbst.

Anschließend folgte die Herstellung sämtlicher Bauteile durch Industrieroboter. Neben 243 unterschiedlichen Holzplatten schnitten sie auch die Dämmung, die wasserführende Schicht sowie die Deckschicht aus Lärchenplatten zu. Die größte Herausforderung bestand im Fräsen der 7.600 geometrisch unterschiedlichen Zinkenverbindungen, die dem Pavillon seine Stabilität verleihen. Sie ließen sich nur mit einer siebenachsigen Roboteranlage effizient umsetzen. Für die gesamte Schale waren lediglich 12 Kubikmeter Holz notwendig; aufgrund des präzisen Zuschnitts fiel zudem nur ein geringer Verschnitt an.

Gegenüber den üblichen computergesteuerten Fertigungsmethoden bot die robotische Herstellung einen wesentlich höheren Freiheitsgrad. Bei der Messtechnik zur Qualitätskontrolle der individuellen Platten kamen ein im Sub‐Millimeter Bereich agierender Lasertracker sowie dreidimensionale Laserscanner zur mehrfachen Vermessung des gesamten Bauwerks zum Einsatz. Mit ihnen ließ sich außerdem eine Analyse des Langzeitverhaltens erstellen. Diese ergab, dass die mittlere quadratische Abweichung der Bauteile, die ein Maß für die Genauigkeit der Fertigung darstellt, lediglich 0,86 Millimeter beträgt. Im Vergleich zu den im Bauwesen sonst üblichen Toleranzen ist dies ein außerordentlich guter Wert, vor allem im Hinblick darauf, dass die Buchenholzschale gleichzeitig Rohbau und fertiger Ausbauzustand ist.
