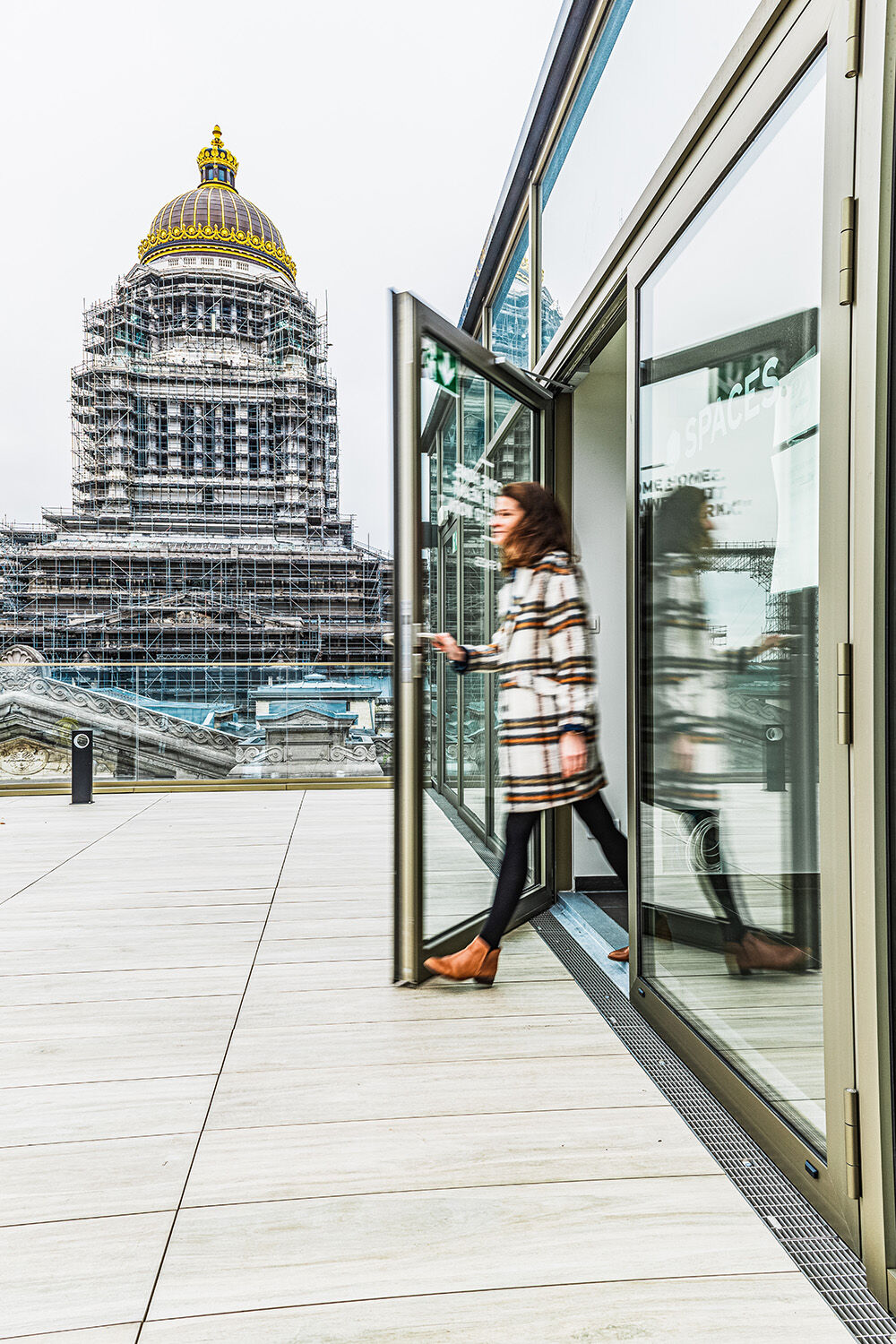

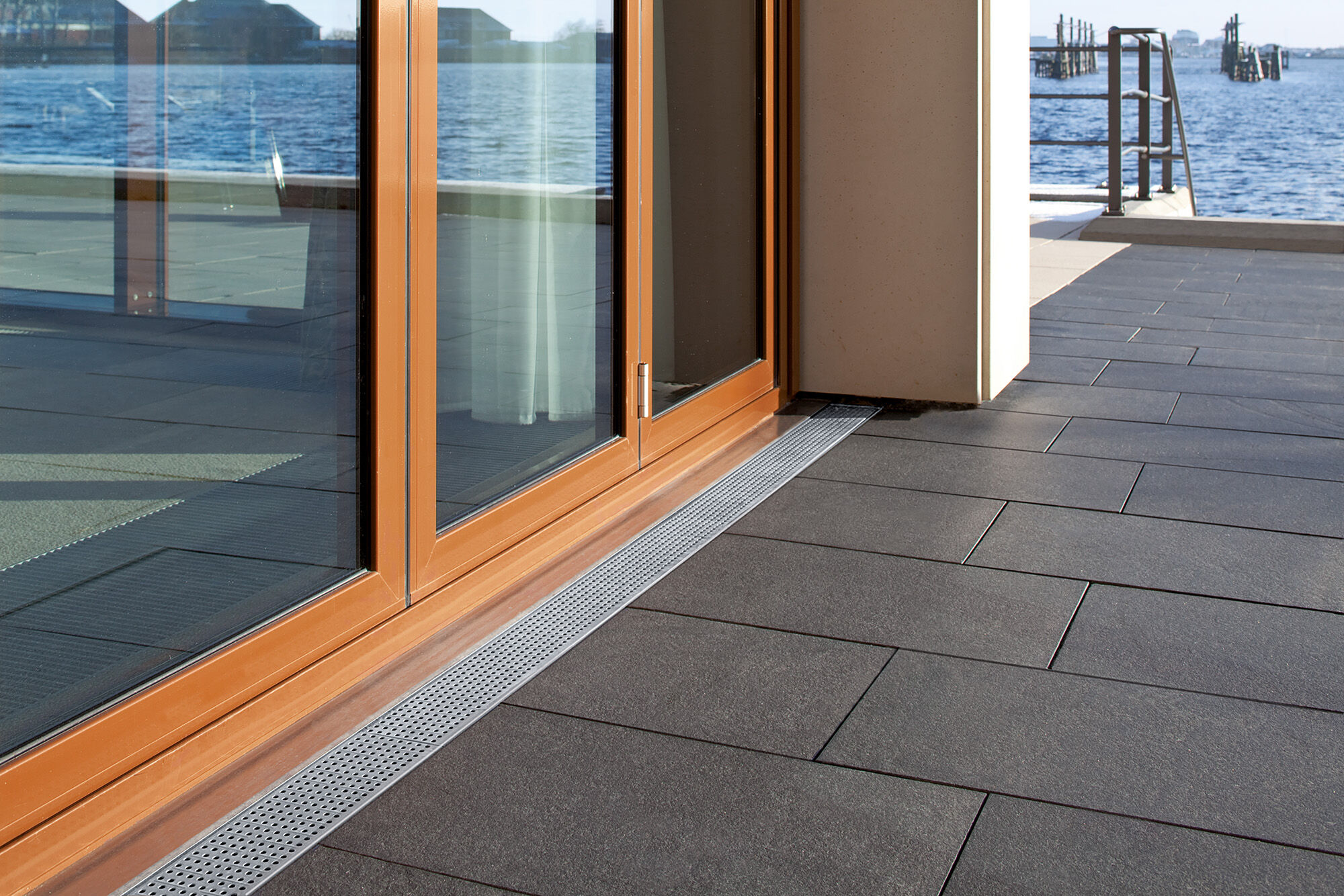

Dachgärten, Balkone und Terrassen sind baukonstruktiv sensible Übergangszonen zwischen Innen- und Außenraum. Schlagregen und Spritzwasser können hier leicht in die Konstruktion eindringen und die Bausubstanz schädigen. Bei barrierefreien, niveaugleichen Ausführungen muss vor dem entsprechenden Tür- oder Fensterelement jederzeit Wasser abfließen können; zudem gilt es, die Spritzwasserbelastung zu minimieren. Diese Aufgabe können Fassadenrinnen übernehmen. Der auf Entwässerungslösungen spezialisierte Hersteller ACO aus Büdelsdorf bietet dafür ein breites Sortiment an Rinnensystemen aus Edelstahl, verzinktem Stahl und Kunststoff an. Neu im Programm ist die Profiline 2.0.

Die Profiline 2.0 ist eine Weiterentwicklung des ACO Profiline Rinnensystems, wie der Name bereits verrät. Auf den Erfahrungswerten des Vorgängersystems basierend hat das Team von ACO vor allem technische Details weiterentwickelt: Die neue Rinne ist seitlich arretiert und lässt sich zur Reinigung einfach öffnen. Der Rinnenboden bleibt geschlossen, eine Kiesleiste ist integriert. Im Abstand von 50 Zentimetern sitzen beidseitig vorbereitete Stichkanalanschlüsse, die sich bei Bedarf mit einem Seitenschneider öffnen lassen. Alternativ erfolgt der Anschluss an die Entwässerung über Einsteckstutzen. Im Vordergrund stand zudem eine einfache und schnelle Montage: Die neuen Rinnenelemente werden über eine integrierte Klickverbindung aneinandergesetzt.

Varianten und Einsatzbereiche

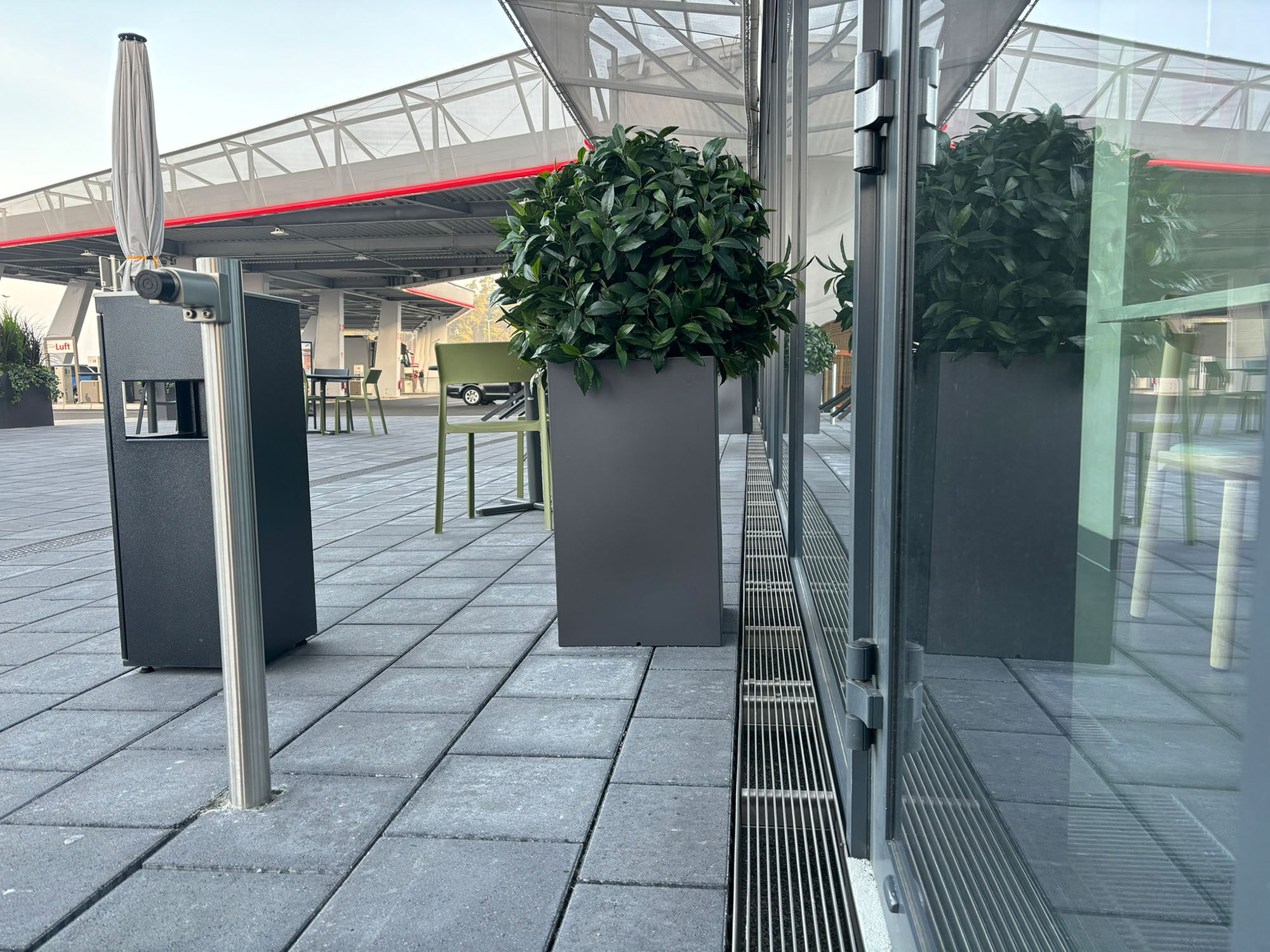

Die Rinnen sind aus verzinktem Stahl oder aus Edelstahl erhältlich. Das System ist für feste Bauhöhen von 50, 80 und 100 Millimetern ausgelegt und in Längen von 50, 100 und 200 Zentimetern erhältlich. Mit einer Baubreite von 155 Millimetern erfüllt es die Forderung der Flachdachrichtlinie für nicht überdachte Bereiche. Für abweichende Aufbauhöhen steht zusätzlich eine stufenlos höhenverstellbare Ausführung zur Verfügung. Die Rinnen sind begehbar und rollstuhlbefahrbar und eignen sich für barrierefreie Übergänge nach DIN 18040. In Anlehnung an die DIN EN 1253-2 wird das System mit Maschenrost vom TÜV Rheinland hinsichtlich der Belastbarkeit – K3 (300 kg) bzw. L15 (entspricht A15, 1.500 kg) – geprüft und ist somit nachweislich begehbar bzw. rollstuhlbefahrbar. Verschiedene Rostausführungen schaffen gestalterischen Spielraum.
