Beim Neubau des eigenen Bürogebäudes in Wölfersheim verfolgte das Unternehmen EMSR-Technik das Ziel, ein energieeffizientes Gebäudetechniksystem zu realisieren, das vollständig mit erneuerbaren Energien betrieben werden kann. Gleichzeitig sollten die Innenräume ganzjährig ein angenehmes Raumklima bieten – auch an heißen Sommertagen. Zum Einsatz kam ein aufeinander abgestimmtes System aus Heizungs-, Klima-, Lüftungs- und Warmwassertechnik, das in die Gebäudeleittechnik integriert ist.

Gemeinsam mit dem Heizungsfachbetrieb Krieg & Gödde aus Hanau entwickelte der Hersteller Buderus ein Anlagenkonzept, das niedrige Vorlauftemperaturen für die Warmwasserbereitung ermöglicht und sämtliche Komponenten zentral steuert. Die Gebäudeautomation verknüpft Wärmepumpe und Klimageräte miteinander und regelt den Heiz- oder Kühlbetrieb bedarfsgerecht. Sie deaktiviert die Anlagen bei geöffneten Fenstern, reduziert die Temperaturen nachts automatisch und schaltet die Klimageräte außerhalb der Bürozeiten zentral ab. Die Bauherrschaft kann die Gebäudeleittechnik selbst programmieren und an die eigenen Anforderungen anpassen.

Wärmerückgewinnung für die Warmwasserbereitung

Das Bindeglied zwischen Heiz- und Kühlsystem bildet ein Pufferspeicher, der sowohl die Fußbodenheizung versorgt als auch über eine Frischwasserstation Warmwasser bereitstellt. Während des Kühlbetriebs nutzt das System die anfallende Abwärme zur Warmwasserbereitung. Dadurch wird Energie, die den Räumen entzogen wird, unmittelbar weiterverwendet – entweder zur Beheizung anderer Bereiche oder im Sommer zur Erwärmung des Brauchwassers. Dies erhöht die Effizienz des Gesamtsystems deutlich. In der Heizperiode übernimmt eine Luft/Wasser-Wärmepumpe die Grundtemperierung des Pufferspeichers.

Aufeinander abgestimmte Komponenten

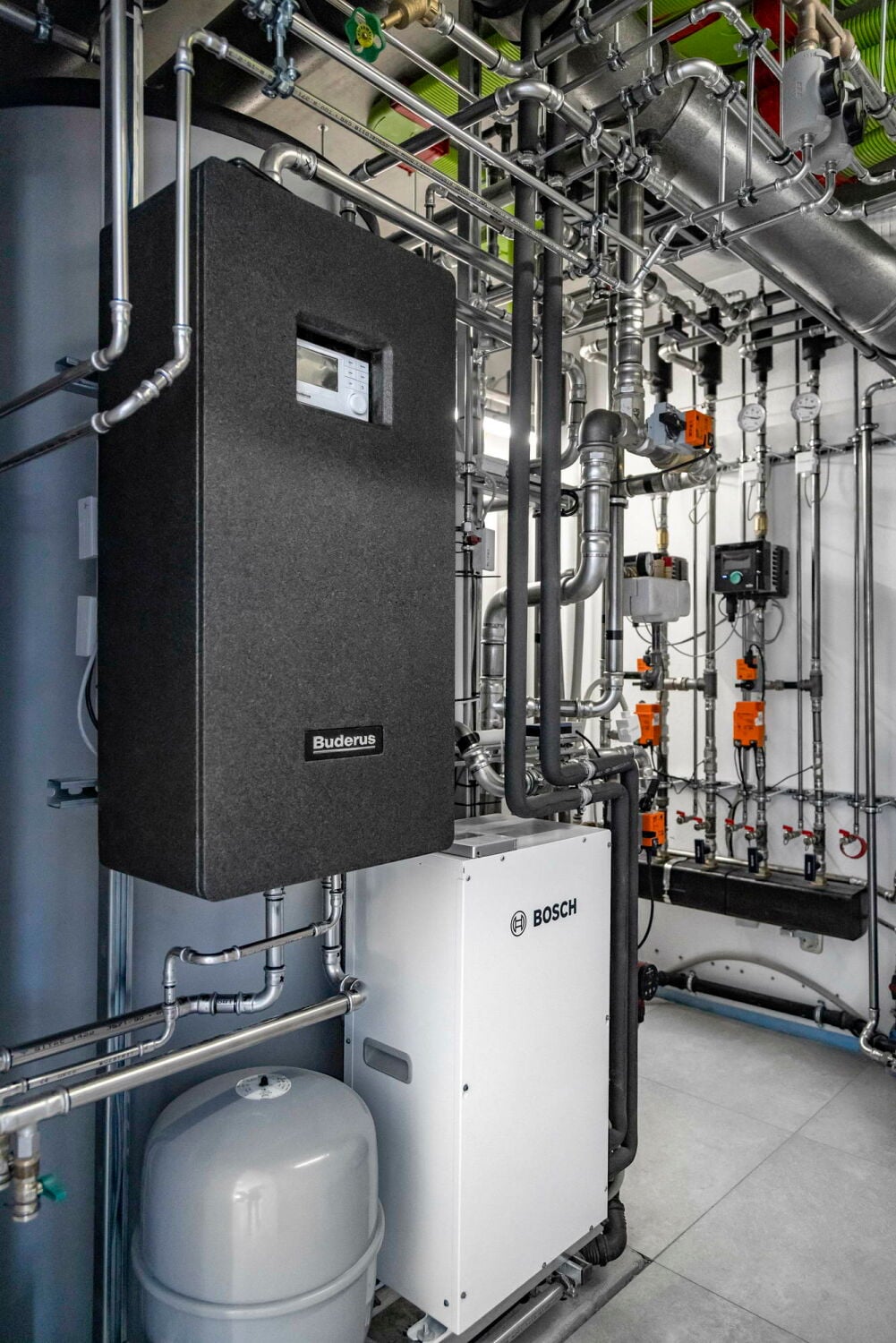

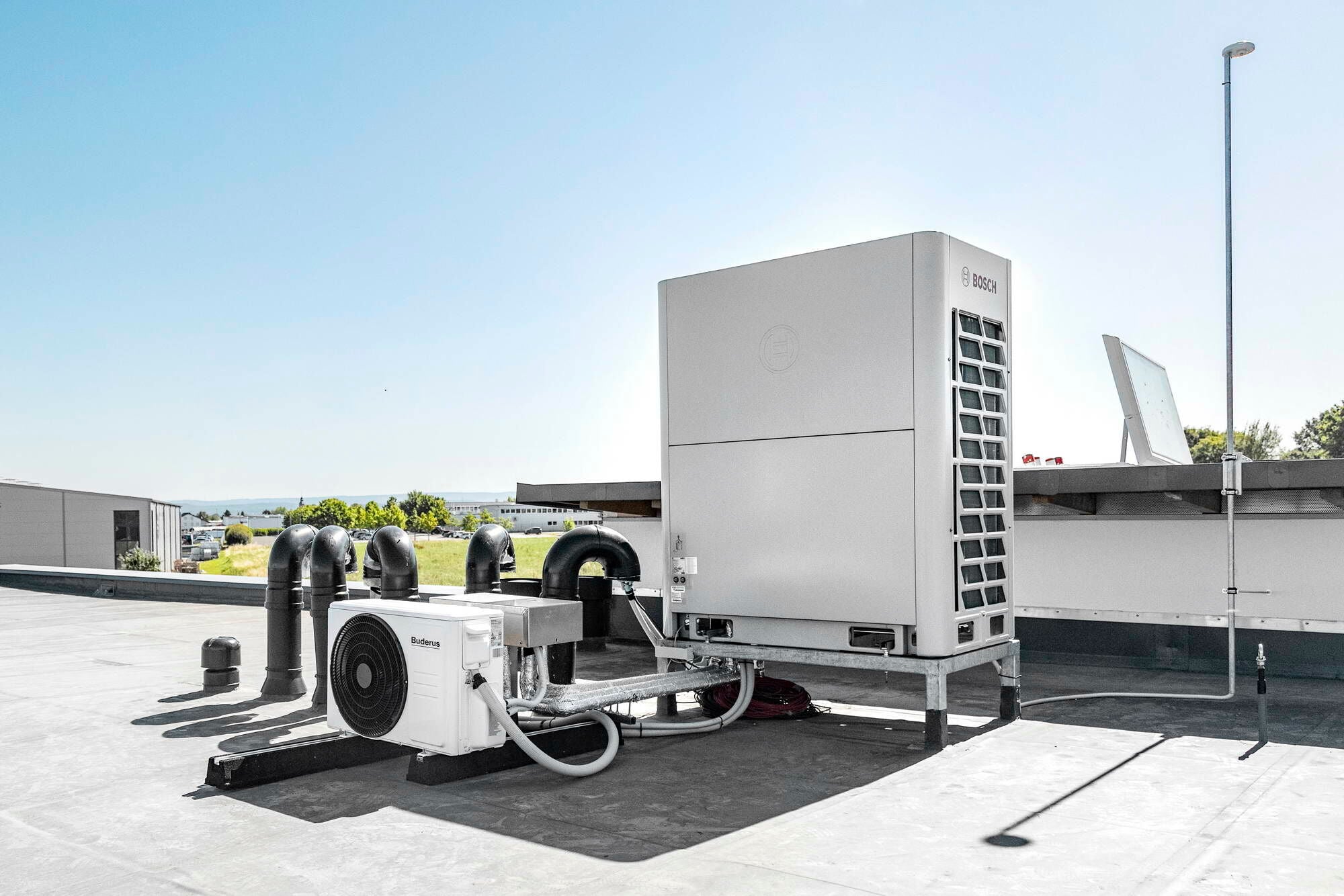

Installiert wurden eine Luft/Wasser-Wärmepumpe Logatherm WLW276, ein Pufferspeicher Logalux PRZ1000.6 sowie eine Frischwasserstation Logalux FS27/3 E. Die Klimatisierung erfolgt über eine VRF-Außeneinheit Air Flux 6300A mit 45 kW Leistung und ein Multisplit-Klimagerät Logacool AC MS; eine VRF-Hydrobox mit 14 kW unterstützt die Warmwasserbereitung. Die Regelung übernehmen die Logatherm WLW276 und die Logamatic SC300 für die Heiztechnik sowie ein VRF-Zentralregler ACC MT mit Touchscreen für die Klimaanlage. Ergänzt wird das System durch eine zentrale Lüftungsanlage Logavent HRV176-450 mit Wärmerückgewinnung. Eine Photovoltaikanlage ist über Modbus in die Gebäudeautomation eingebunden: Bei PV-Überschuss wird die Wärmepumpe gezielt angesteuert, um überschüssige elektrische Energie in Wärme umzuwandeln und im Pufferspeicher zu speichern.
