_Integrales Planen

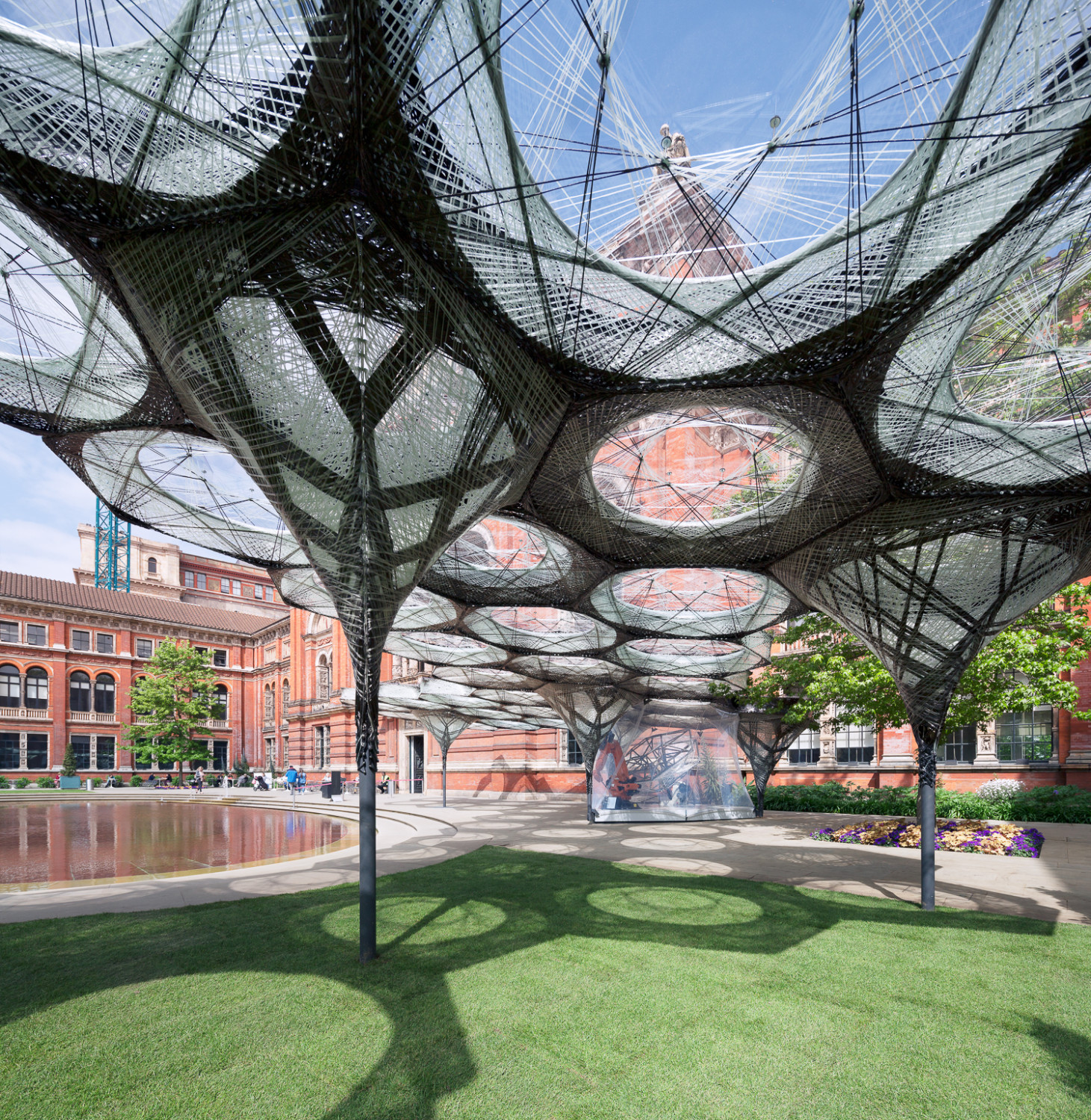

Biologische Strukturen haben eine enorme Leistungsfähigkeit und Materialeffizienz. In der Architektur kennt man sie in unterschiedlichen Ausprägungen und Bauweisen schon seit Jahrhunderten, wie beispielsweise die Lebenden Brücken in Indien und Japan, bei denen Pflanzen als tragende Elemente eingesetzt werden. Heutzutage können biologische Vorbilder durch digitale Fertigungsmethoden adaptiert und in bauliche Strukturen übersetzt werden. Faserverbundwerkstoffe gelten als besonders tragfähig und finden verstärkt auch bei Bauwerken Verwendung. Ein außergewöhnliches Beispiel hierfür ist der Elytra Filament Pavilion. Ursprünglich 2016 entworfen für das Victoria & Albert Museum in London, sorgt er seitdem auch an verschiedenen anderen Standorten weltweit für Furore. Das Projekt ist eine Kooperation des Instituts für Computerbasiertes Entwerfen (ICD) und des Instituts für Tragkonstruktionen und Konstruktives Entwerfen (ITKE) der Universität Stuttgart.

Konstruktion und digitale Fertigung

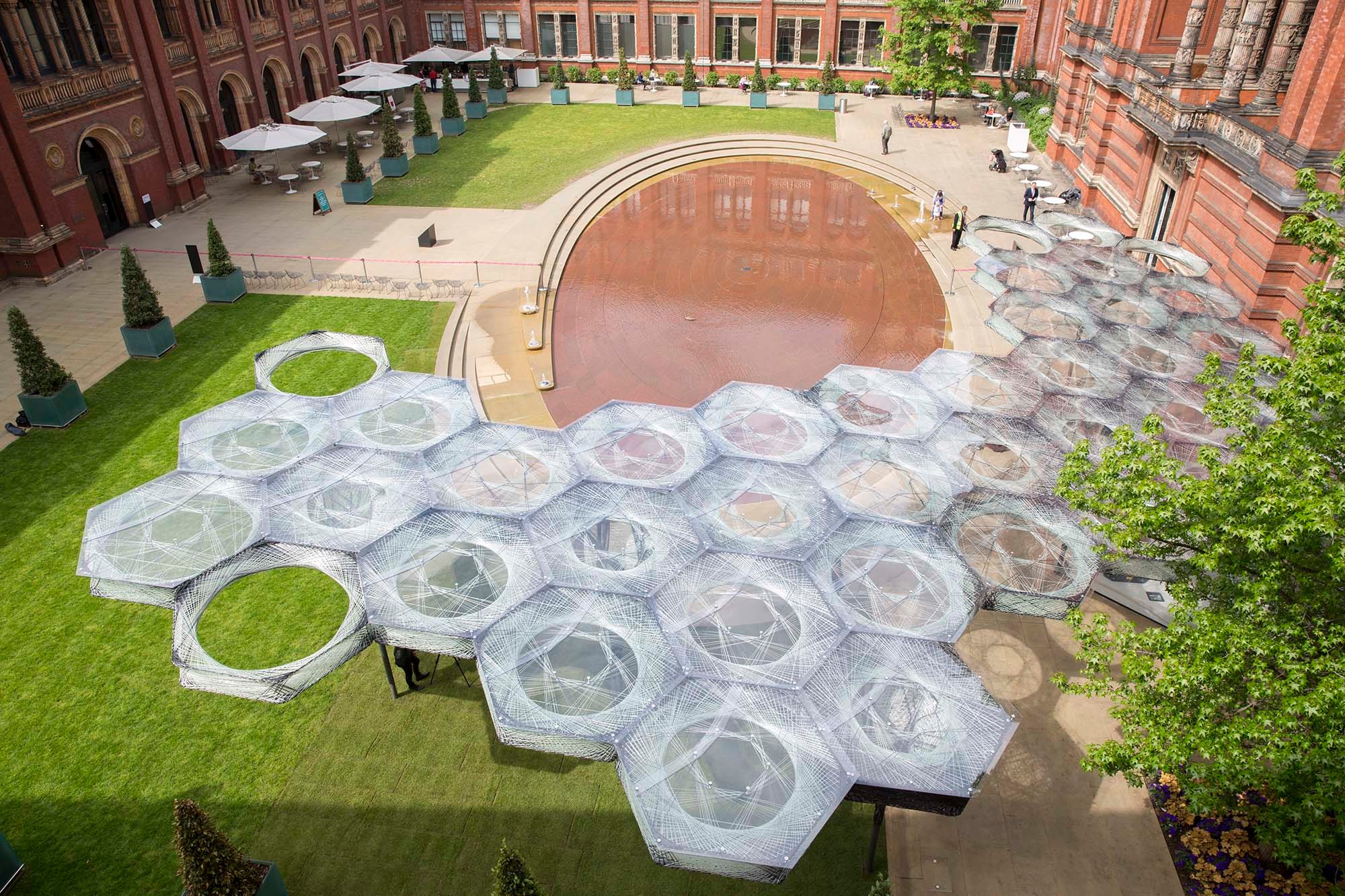

Elytra nennt man die kräftigen, leichten Deckflügel eines Käfers, die das Vorbild für die Struktur sind. Der Pavillon besteht aus einem Verbundsystem, das Biologie und Architektur buchstäblich miteinander verwebt und neu interpretiert. Um das zu ermöglichen, kommt digitale Technik zum Einsatz: Fertigungsroboter verflechten transparente Glasfasern und schwarze Kohlestofffasern zwischen einem Hexagon (die sogenannte Dachzelle) und der Stütze (Säulenzelle), die die Gesamtstruktur trägt.

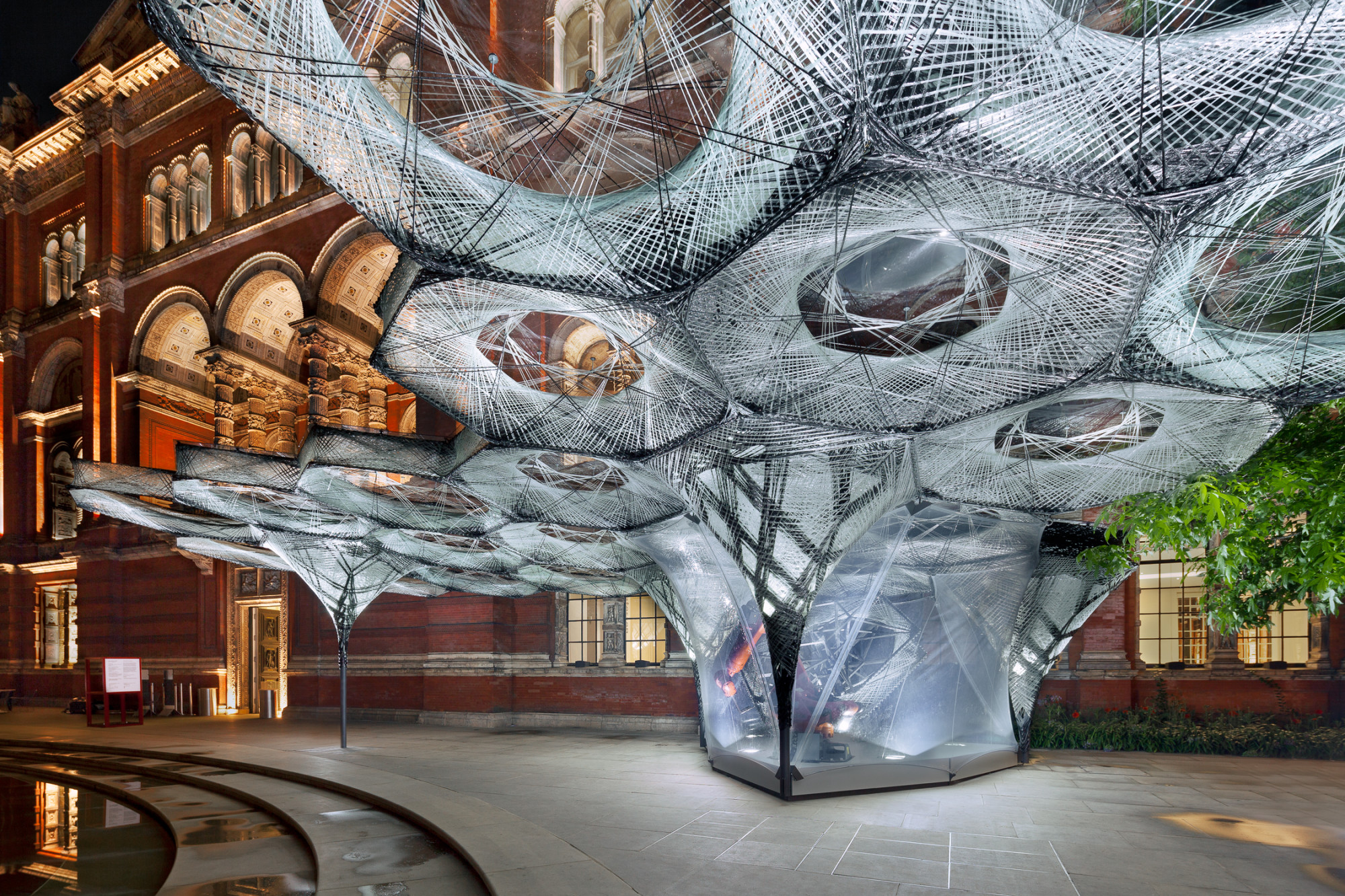

Außergewöhnlich an der Konstruktion ist vor allen der computerisierte sowie robotische Fertigungs- und Wickelprozess. Beim Bau einer jeden Zelle wickelt ein Roboter harzgesättigte Glas- und Carbonfasern auf ein wabenförmiges Werkzeug. Die Glasfasern bilden auf diese Weise ein räumliches Grundgerüst, auf dem anschließend die schwarzen Kohlestofffasern aufgebracht werden. Diese besitzen eine deutlich höhere Steifigkeit und Festigkeit als die Glasfasern. Ist die Fertigung abgeschlossen und das Kompositmaterial aus Fasersträngen ausgehärtet, kann das Wickelgerüst entfernt und für die nächsten Elemente verwendet werden. Grundsätzlich ist nicht entscheidend, wo die Produktion stattfindet: Die Fasern sind leicht zu transportieren und vielerorts verfügbar, die Fertigungsmaschinen wiederum lassen sich ebenfalls an fast jeden Ort bringen. Produktionsabfall durch verlorene Schalungen oder ähnliches gibt es bei diesem Prozess nicht.

Digitale Prozesskette

Der gesamte digitale Fertigungsprozess kann ohne analoge Brüche angepasst werden, denn sowohl der Entwurf und die Strukturanalyse als auch die Festlegung der Zellenform sind komplett digitalisiert. Modifikationen des Systems lassen sich ohne Umwege in die Fertigung einbinden und schnell umsetzen.

Der erste Elytra Filament Pavilion in London war eine wichtige Basis für weitere biomimetische Folgeprojekte, die digitale Entwurfs- und Fertigungstechniken miteinander verbinden. Aktuelle Beispiele eines Faserpavillons sowie eines bionischen Holzpavillons sind anlässlich Bundesgartenschau in Heilbronn 2019 aufgebaut (siehe Surtipps).
