_Bad und Sanitär

Für elektrische Anlagen in Räumen mit Dusche und/oder Badewanne gelten besondere Schutzmaßnahmen. Sie müssen so errichtet werden, dass keine Gefährdung durch einen Stromschlag in den Nassräumen ausgehen darf. Die Schutzbereiche im Bad sind in der DIN VDE 0100-701 Errichten von Niederspannungsanlagen - Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Orte mit Badewanne oder Dusche festgelegt. Darin sind vier Schutzbereiche definiert.

Bereich 0 - Innenbereich Badewanne oder Dusche

Bereich 0 umfasst das Innere von Bade- oder Duschwannen, einschließlich Wannenrand. Das ist der Bereich, der mit Wasser gefüllt werden kann. Hier gelten die strengsten Anforderungen.

Elektrische Installationsgeräte:

• keine

Elektrische Verbrauchsmittel:

• fest angeschlossene Verbrauchsmittel mit Kleinspannung, die nach Herstellerangaben für Bereich 0 geeignet sind und eine Schutzart von mindestens IP X7 (geschützt gegen die Folgen von Eintauchen) aufweisen


Bereich 1 - Fläche über Bade- oder Duschwanne

Bereich 1 umfasst die Flächen über und unter Bade- oder Duschwanne bis zu einer Höhe von 2,25 m über dem Fußboden oder bis zum höchsten fest angebrachten Wasserauslass (z. B. Duschkopf). Es gilt jeweils der höhere Wert. Als seitliche Begrenzung gilt der äußere Rand der Bade- oder Duschwanne.

Elektrische Installationsgeräte:

• Geräte, einschließlich Steckdosen, für SELV- und PELV-Stromkreise mit Kleinspannung
• Abzweigdosen und Anschlussdosen für Verbrauchsmittel der Bereiche 0 und 2

• Verbrauchsmittel, die nach Herstellerangaben für Bereich 1 geeignet sind, Schutzart IP X5 (geschützt gegen Strahlwasser)
• Leuchten mit 230 V, bei denen Leuchtmittel nicht auswechselbar sind

Bereich 2 - 60 cm Bereich

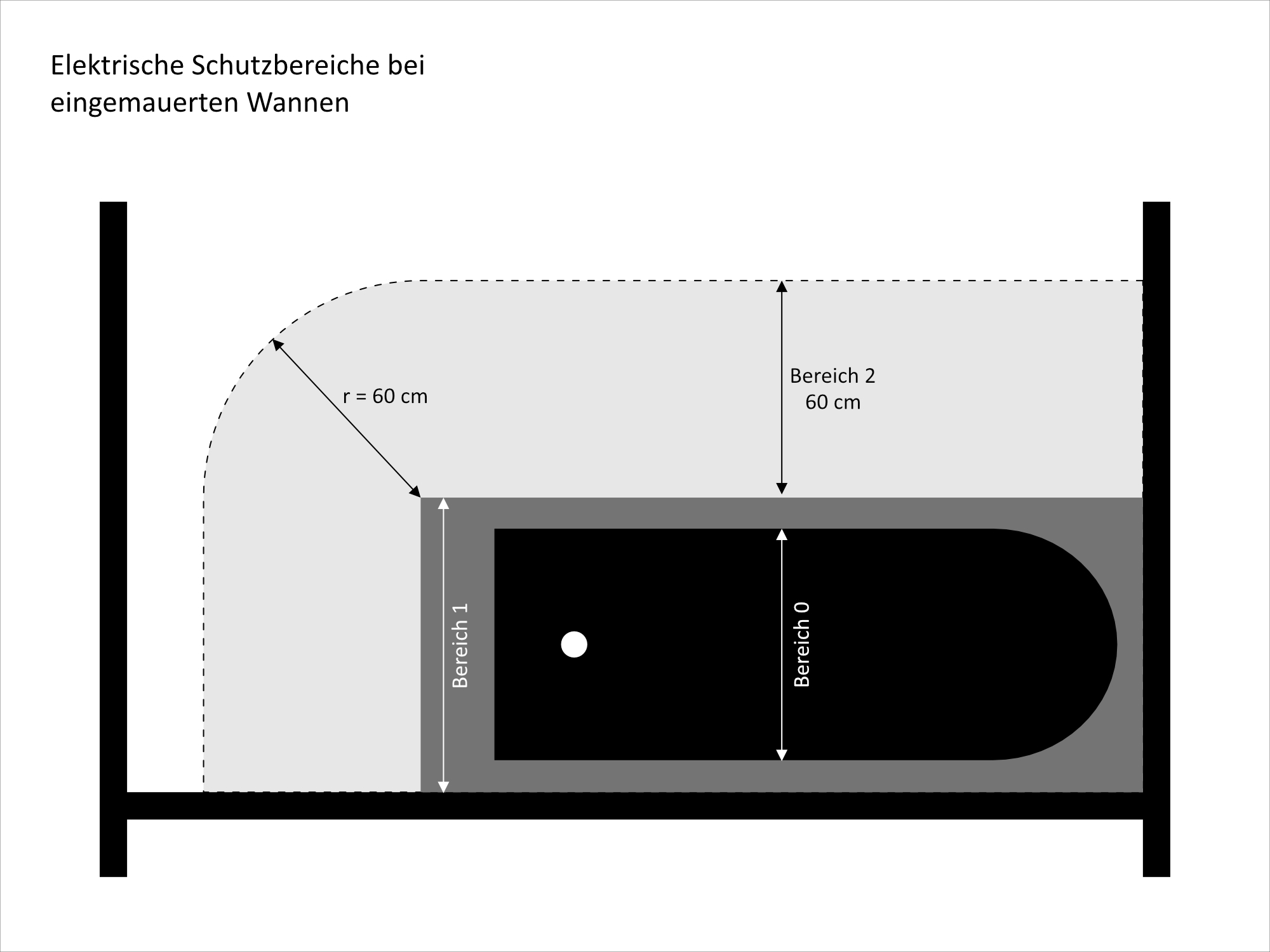

Der Bereich 2 beginnt am Ende von Bereich 1 und hat eine Breite von 0,6 m und reicht ebenso wie Bereich 1 vom Fußboden bis zu einer Höhe von 2,25 m oder bis zum höchsten fest angebrachten Wasserauslass. Eine Besonderheit: Bei Räumen mit Duschplätzen an festen Abtrennungen (z.B. Mauern, die nicht bis zur Decke reichen) muss berücksichtigt werden, dass der Nutzer um die Ecke herumgreifen könnte. In solchen Fällen erstreckt sich der Bereich 2 daher um die Länge eines 0,60 m langen Fadens (Fadenmaß) auch um die Ecke herum.

Elektrische Installationsgeräte:

• alle fest installierten Installationsgeräte, außer 230 V-Steckdosen
• Ausnahmen: Rasiersteckdosen nach VDE 0570, Steckdosen für SELV und PELV

• alle fest installierten Verbrauchsmittel mit Schutzart IP X4 (geschützt gegen Spritzwasser) und Basisschutz (Schutz gegen direktes Berühren)

Duschräume ohne Wanne

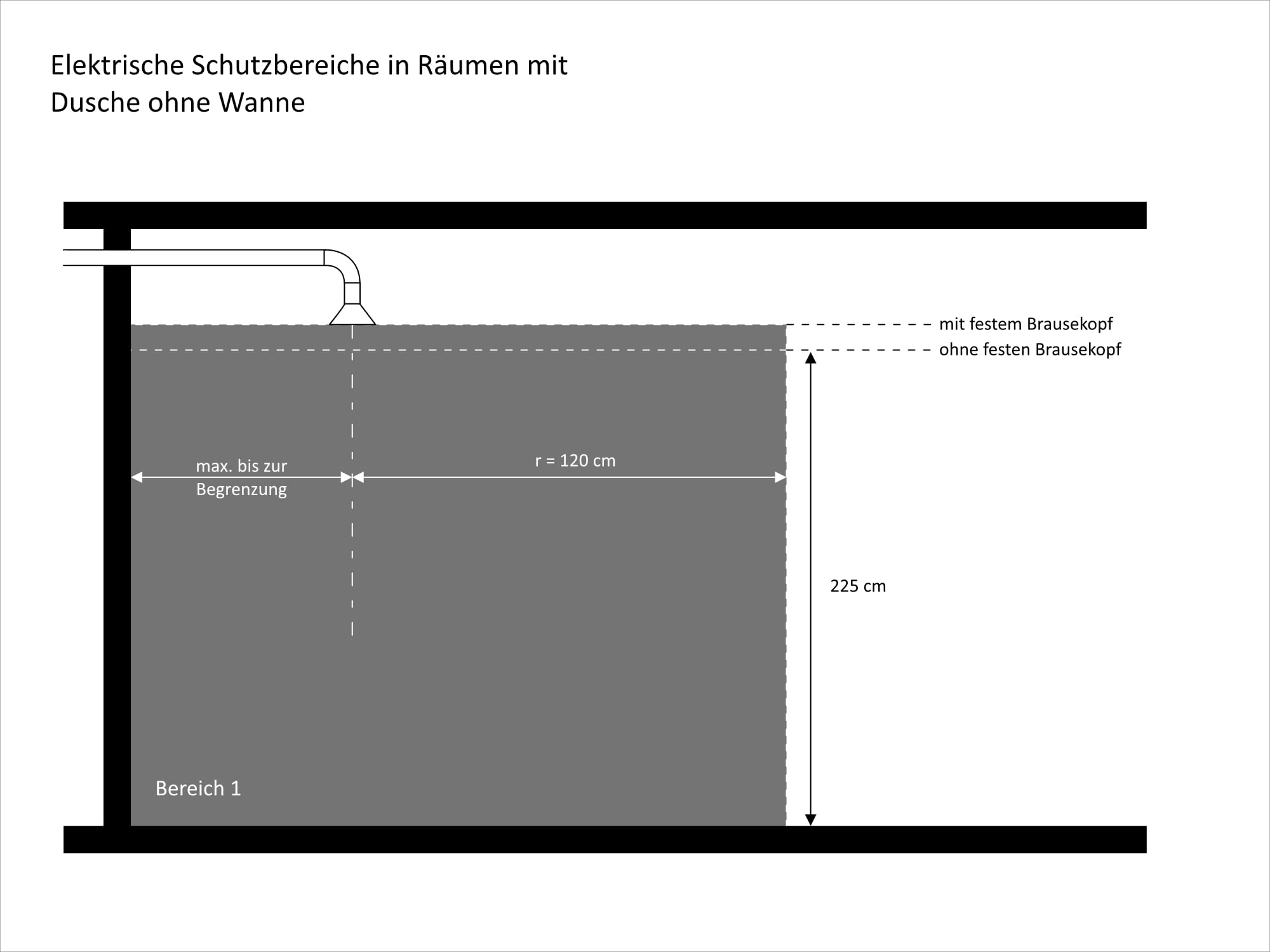

In Räumen mit bodengleichen Duschen ohne Wanne entfallen die Bereiche 0 und 2. Es gibt dementsprechend nur den Bereich 1. Dieser umfasst einen Radius von 1,2 m und reicht bis zu einer Höhe von 2,25 m bzw. bis zum Wasserauslass. Bei abgemauerten Duschplätzen erstreckt sich der Bereich 1 zusätzlich um die Länge eines 0,6 m langen Fadens um die Mauer herum.
