Eine Arena entsteht

Gerüste und Schalungen für Multifunktionshalle in Bernau bei Berlin

Im Nordosten Berlins entsteht bis voraussichtlich Ende 2023 eine neue Multifunktionshalle, die entsprechend ihres Standorts den Namen BernauArena trägt. Verschiedene ortsansässige Schulen und Vereine sollen eine flexibel nutzbare Sport- und Veranstaltungsstätte erhalten. Mit einer Kapazität von bis zu 2.000 Zuschauern ist sie auch als Spielstätte für den lokalen Profi-Ligasport ausgelegt, so können fortan etwa die Basketballer des Zweitligisten SSV Lok Bernau hier ihre Heimspiele austragen.

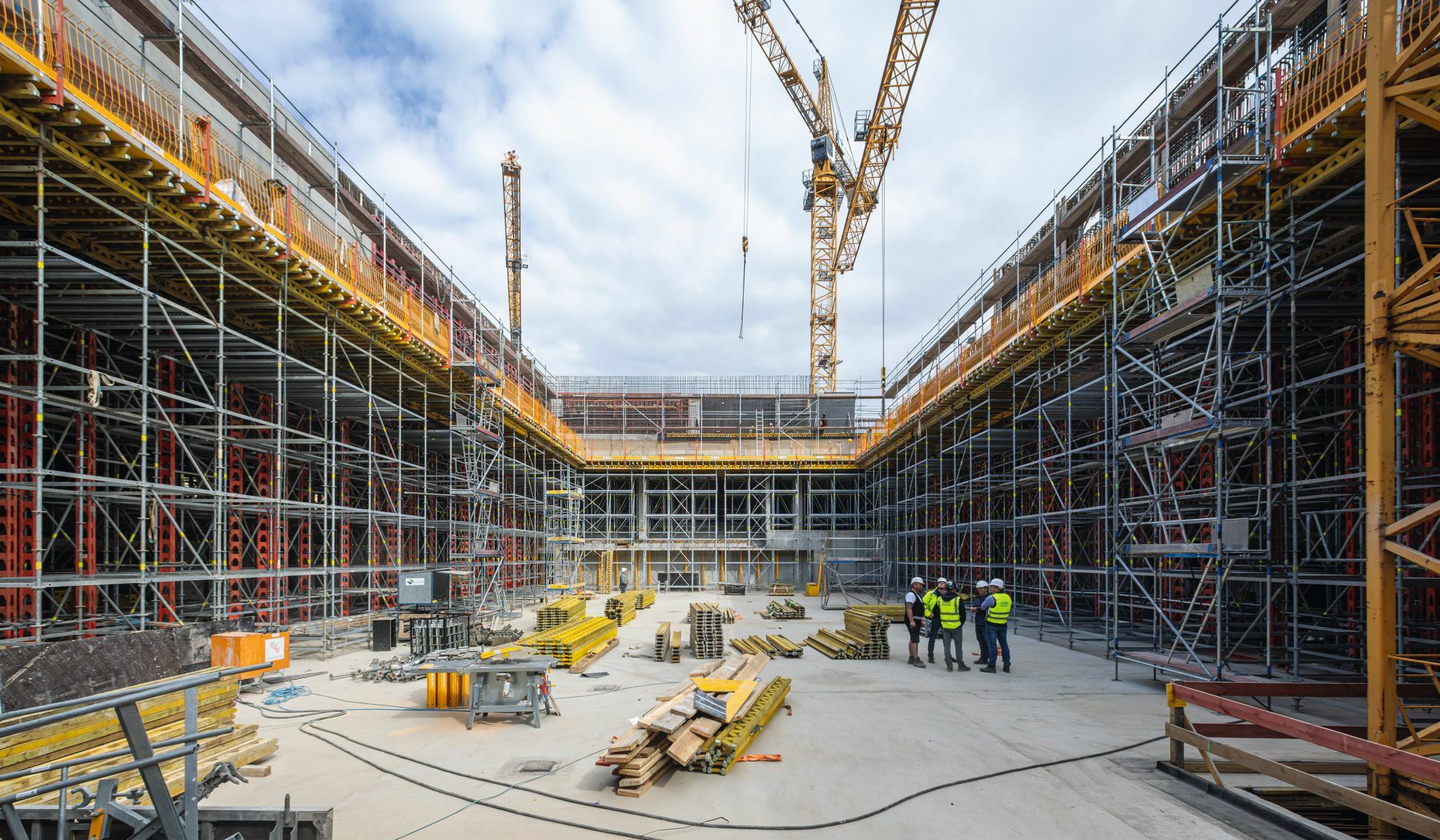

Systemlösungen für Schalungen und Gerüste des Herstellers Peri unterstützten bei der Errichtung des großen Volumens.

Bild: PERI Deutschland

Eine besondere Herausforderung bot die Errichtung der Dachkonstruktion. Das Peri-Up-Gerüst im 25-cm-Raster sowie Schwerlaststützen HD 200 bildeten das Tragsystem, um in über 8 Metern Höhe die im Bauzustand angefallenen rund 2.200 Tonnen Gesamtlast abzufangen.

Bild: PERI Deutschland

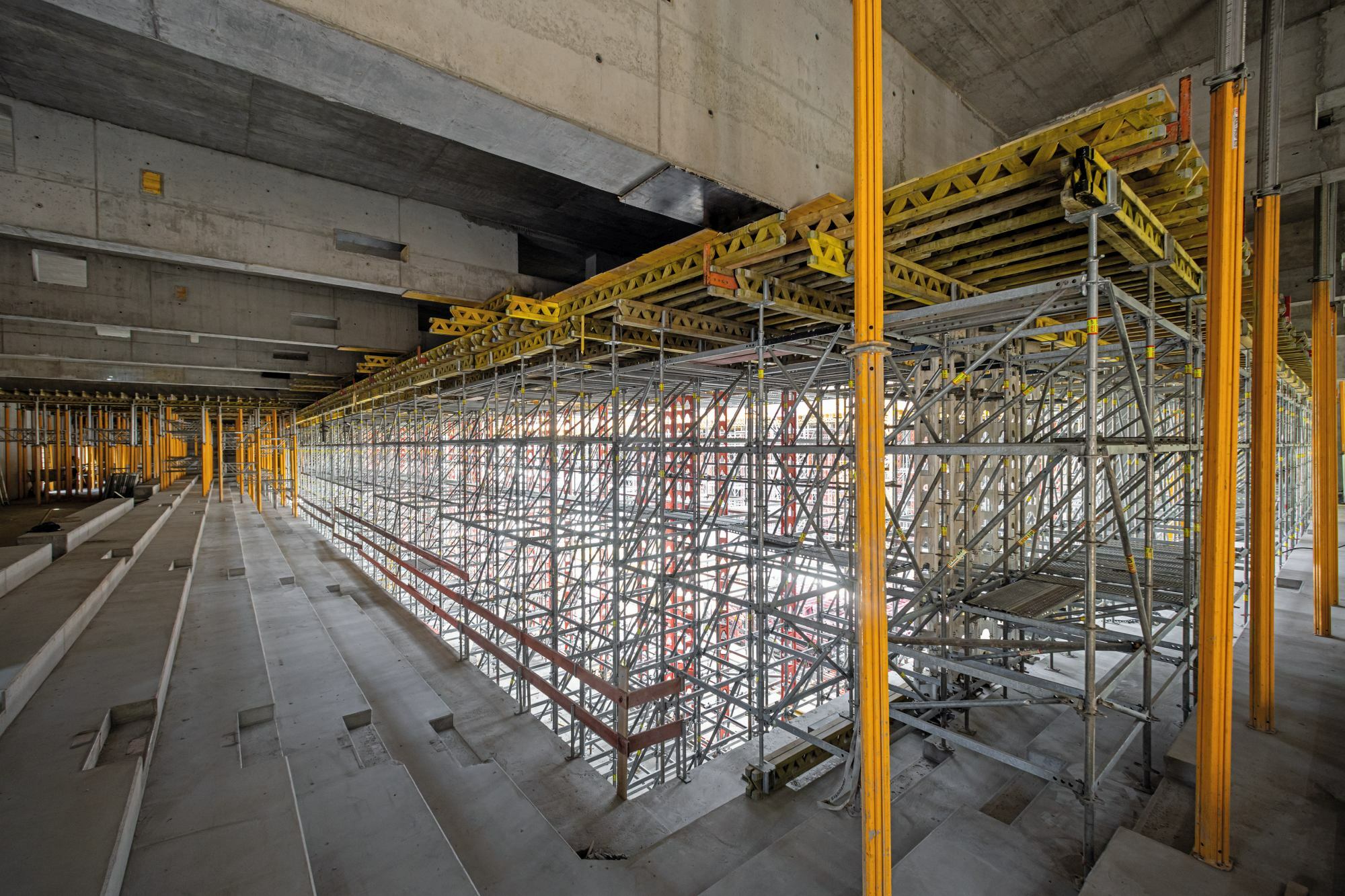

Neben der Dachkonstruktion mit ihrem komplexen System aus Hauptunterzügen, Überzügen und Nebenunterzügen in Stahlbeton erforderte ebenfalls die Errichtung des Oberrangs mit Tribünenstufen besondere Aufmerksamkeit.

Bild: PERI Deutschland

Teil der Baumaßnahme auf dem 2,5 Hektar großen Areal ist auch die Errichtung eines separaten Parkhauses mit 600 Stellplätzen; ebenso wie die Halle wird das Parkhaus nach Fertigstellung eine Höhe von 14,5 Metern aufweisen. Die Erschließung beider Gebäude erfolgt über eine gemeinsame Tiefgarageneinfahrt. Geplant ist außerdem ein medizinisches Campusgebäude mit ebenfalls gleicher Höhe, das das dreiteilige Ensemble auf dem Gelände am Ladeburger Dreieck zeitnah vervollständigen soll.

Großes Volumen, komplexe Typologie

Die Stadt Bernau bei Berlin beauftragte das auf Sporthallenbau spezialisierte Büro Went + Went Architekten und Ingenieure mit der Ausführung des Bauwerks. Es erstreckt sich auf 71 bis 78 Meter Länge und 55 Meter Breite. Im fertiggestellten Rohbau sind bereits 7.500 Kubikmeter Beton und 1.125 Tonnen Betonstahl verbaut. Diesen errichtete die Bernauer Bauunternehmung Mark-A. Krüger in nur neun Monaten Bauzeit. Im Sommer folgt die Montage der charakteristischen Fassadenbekleidung aus rautenförmigen Paneelen und im Herbst der Aufbau der Teleskoptribünen; damit werden die Baumaßnahmen Ende des Jahres 2023 abgeschlossen sein.

Die dem multifunktionalen Zweck entsprechende, komplexe Bauwerkstypologie erforderte auch während der Rohbauphase eine integrierte Lösung hinsichtlich der Schalungs- und Gerüstarbeiten. So galt es, Herausforderungen bezüglich des Lastabtrags, der Arbeitssicherheit und der Baustellenlogistik zu bewältigen und zugleich eine termingerechte Fertigstellung zu gewährleisten. Die Schalungs- und Gerüstarbeiten übernahm der ortsansässige Betrieb S. Schmidt & W. Schmidt unter Verwendung von objektspezifischen Systemlösungen des Herstellers Peri.

Herausforderung Dachkonstruktion

Zu den komplexesten Aufgaben gehörte die Errichtung der Dachkonstruktion: Dieses System besteht aus 6 m hohen und 50 m langen Hauptunter- und überzügen sowie aus Nebenunterzügen, die die oberste Geschossdecke aufnehmen. Die Lasten werden von der Konstruktion aufgenommen und über nur vier massive Stahlbetonstützen innerhalb der Halle in das Fundament abgetragen. Jede der vier Stützen ist dabei für eine Belastung von 1.000 Tonnen bemessen.

Absenkkonzept für überhöhte Unterzüge

Umgesetzt wurde die in sich tragfähige Stahlbeton-Dachkonstruktion mithilfe eines räumlichen Traggerüsts auf Basis des Peri-Up-Systems in Kombination mit Peri-Schwerlaststützen HD 200. So konnten im Bauzustand in über 8 Metern Höhe insgesamt 2.200 Tonnen Gesamtlast abgefangen werden.

Sobald die Eigentragfähigkeit der Dachkonstruktion erreicht war, wurde das Raumgerüst abgebaut; Lediglich 125 HD-Stützen blieben unterhalb der Unterzüge stehen. Der Hintergrund: Die Unterzüge waren mit einer Überhöhung – also einer Vorverformung – von 14 Zentimetern hergestellt worden, um eine spätere Durchbiegung der 50 Meter langen Bauteile durch die ständigen Lasten zu kompensieren bzw. vermeiden. Über mehrere Wochen hinweg wurden dann die HD-Stützen jeden Tag millimeterweise kontrolliert abgesenkt. Dieses vom Objektstatiker vorgegebene Absenkkonzept war notwendig, um Beschädigungen und Risse durch zu schnelles Ablassen zu verhindern.

Schalungslösungen für Sichtbetonbauteile

Herausfordernd waren auch die Stahlbetonarbeiten bei diesem großmaßstäblichen Projekt: Für die Herstellung der Tribünenstufen mussten beispielsweise rund 400 Kubikmeter Transportbeton verarbeitet und in Form gebracht werden. So kamen neben den Gerüstsystemen und -komponenten von Peri außerdem verschiedene Schalungslösungen zum Einsatz: darunter die Multiflex-Träger-Deckenschalung und die Maximo Wandschalung. Ebenso wurde baubegleitend ein temporärer Seitenschutz durch die sogenannte Prokit-Absturzsicherung verwendet.

Projektbetreuung: PERI Niederlassung Berlin
