_Nachhaltig Bauen

Das Politecnico di Milano wurde bereits 1963 als „Instituto Superiore“ gegründet. Mit rund 48.000 Studierenden zählt es heute zu den führenden Hochschulen für Ingenieurwesen, Architektur und Design in Europa. Nach einer Idee von Renzo Piano hat Ottavio di Blasi – einst Partner bei Renzo Piano – inmitten der bestehenden Strukturen drei neue Gebäude mit insgesamt 7.700 Quadratmetern neuer Fläche errichtet, deren Räume über ein effizientes Deckensystem nachhaltig gekühlt und gleichzeitig belüftet werden.

In Städten wie Mailand kann es im Winter zwar auch Temperaturen unter 10 °C geben, doch bei der Planung von Gebäuden liegt der Fokus der Klimatisierung eher auf der Kühlung der Innenräume im Sommer. Deshalb haben die TGA-Planer*innen von Ing. Luca Stefanutti bei den Politecnico-Neubauten auf eine Kombination verschiedener passiver und aktiver Lösungen gesetzt: Die Fassaden der Gebäude sind mit einem Glas ausgestattet, das einen geringen Wärmedurchgangskoeffizienten und einen hohen Sonnenschutz bietet. Über vertikale Lamellen und zusätzliche Jalousien innen lässt sich die direkte Sonneneinstrahlung zusätzlich individuell steuern.

Intelligent konstruierte Kühldecken

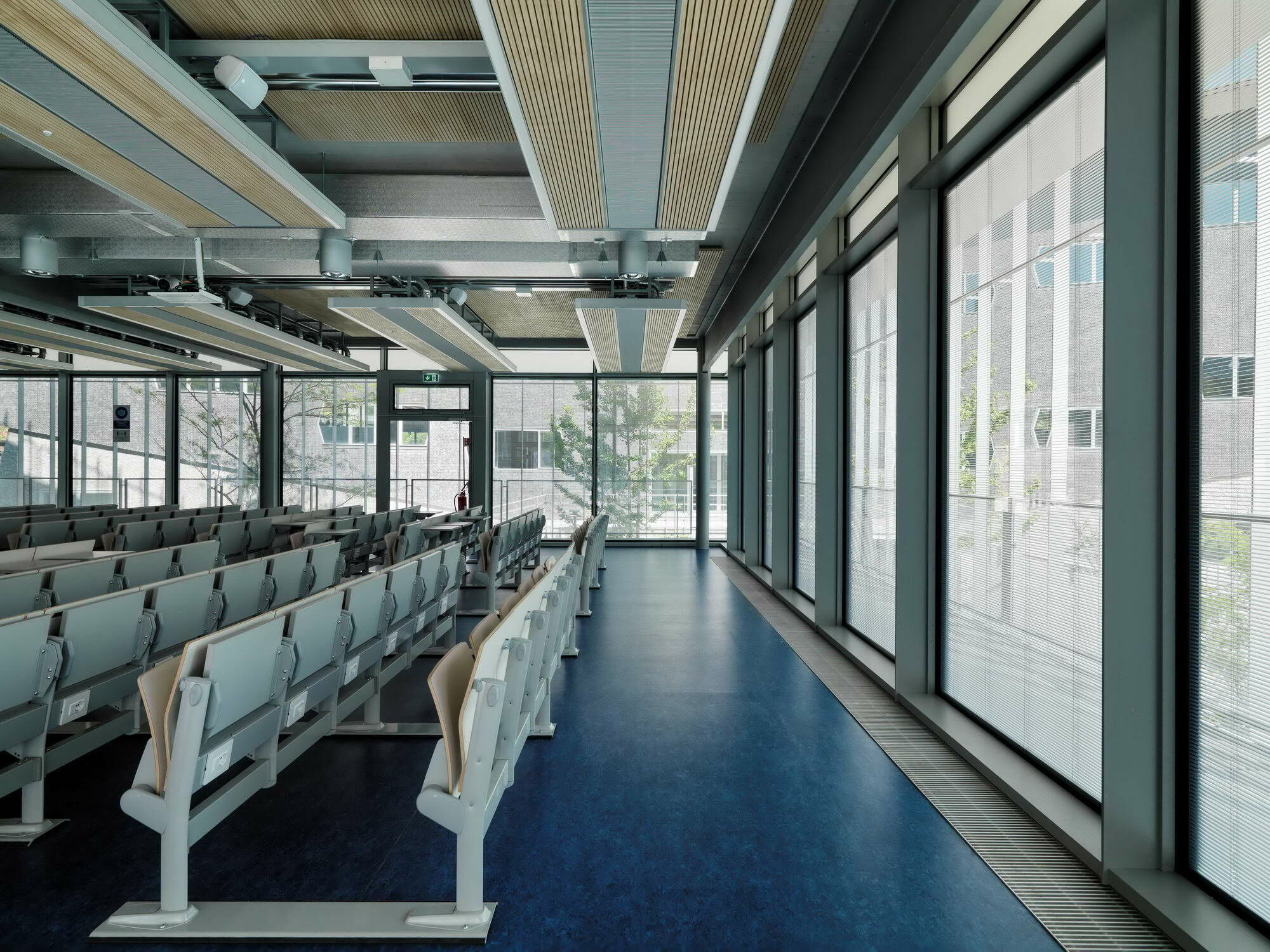

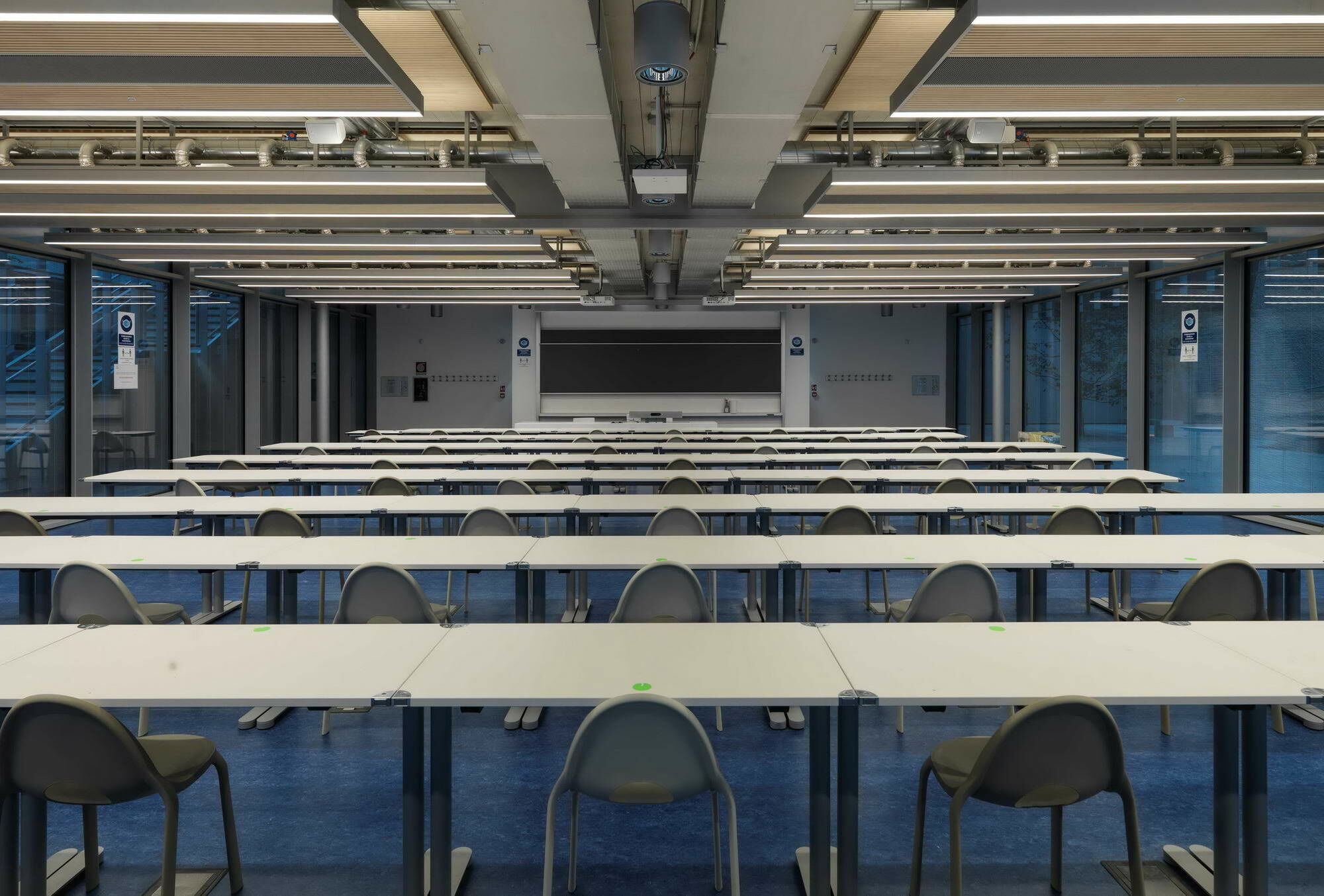

Um die Innenräume dann noch effizient aktiv zu klimatisieren, sind an den Decken die Kühldeckenpaneele Inducool von Kiefer Klimatechnik aus Stuttgart gehängt. Sie sind so konstruiert, dass sie gleichzeitig für Kühlung und Lüftung sorgen: Dazu wird die Zuluft zunächst über Anschlussstutzen in eine Luftkammer geleitet, die die Frischluft über die Länge des Kühlpaneels gleichmäßig verteilt. Die Zuluft wird dann über feine Düsen fast horizontal entlang der unterseitigen Rippen und schließlich in den Raum geblasen. Dabei wird die Wärme der so umgewälzten Raumluft an die Rippen übergeben und über Kupferrohre, in denen kühleres Wasser fließt, abgeleitet. Durch die hohe Induktion wird ein schneller Temperatur- und Geschwindigkeitsabbau der Zuluft erreicht. Der feinstrahlige Luftaustritt gewährleistet zudem eine zugfreie Raumluftströmung. Je nach Dimensionierung erreicht man so eine Kühlleistung von bis zu 500 W/m. Aus diesem Grund reicht es im Regelfall aus, nur fünf bis zehn Prozent der Deckenflächen mit den Kühlpaneelen zu belegen. Beim Politecnico sind die Elemente durch hölzerne Seiten ergänzt, die die Raumakustik verbessern und die mit LED-Lichtleisten bestückt sind.

Hygiene und Reinigung

Der Verbreitung von Viren und Bakterien in den Räumen wird dadurch entgegengewirkt, dass der Wärmetausch direkt an der Paneel-Unterseite über die Rippenplatten erfolgt. Im Gegensatz zu klassischen Kühlbalken strömt die Raumluft also nicht über den Zwischendeckenraum und auch nicht in den Anschlusskasten. Somit gibt es hier keinerlei Verschmutzungen oder Ansammlungen von Krankheitserregern. Die niedrige Zulufttemperatur und die damit verbundene Entfeuchtung der Zuluft verhindern außerdem eine Kondensatbildung. Hygienische Probleme oder gar Keimbildung sollten somit ausgeschlossen sein. Die durch dieses System konditionierte Zuluft vermischt sich mit geringen Geschwindigkeiten im Aufenthaltsbereich in der Nähe des Deckenpaneels im Raum. Eine spürbare Zugluft wird dadurch vermieden. So kombiniert das System die Frischluftzufuhr, Raumkühlung, Akustik und die Beleuchtung in einem einzigen Element und nutzt dabei die jeweiligen Vorteile nachhaltig. Durch den Einsatz von freier Kühlung können zusätzlich sogar die Betriebskosten deutlich reduziert werden.
