1995 konnte der Architekt Frank O. Gehry den Wettbewerb für den Neubau der Deutschen Genossenschaftsbank am Pariser Platz für sich entscheiden. Der Baukörper auf einer Grundfläche von 102 x 42 m beinhaltet zwei Gebäudeteile: ein Bürogebäude, das von der DZ Bank (früher DG Bank) als Hauptsitz genutzt wird und sich zum Platz hin orientiert sowie ein zur Beherensstraße nach Süden ausgerichtetes Wohngebäude. Bei einer Nutzfläche von 13.500 m² sind 2.230 m² Wohnfläche (40 Wohneinheiten) entstanden.

Die von der Planungsbehörde festgelegte Gestaltungssatzung zur Bebauung des Pariser Platzes gab strenge Vorgaben bezüglich Größe, Form und Material. Zum Platz hin entwarf Gehry deshalb eine fünfgeschossige, streng symmetrische Lochfassade aus Kalkstein mit zurückgesetzten rahmenlosen Fensterscheiben. Seine Berücksichtigung der Vorgaben schloss damit gleichzeitig eine Neuinterpretation dieser ein, die zu einer der schönsten modernen Fassaden in Berlin geführt hat. Nach Süden entstand über zehn Geschosse eine geschwungene, wellenförmige Fassade mit vorgesetzten Fensterelementen. An die Westfassade soll die US-Botschaft angebaut werden, an der Ostfassade wurde bereits mit dem Bau der Akademie der Künste begonnen.

Die Belichtung der Büroräume erfolgt über einen siebengeschossigen Innenhof. In diesem Hof wölbt sich im nördlichen Teil auf der Erdgeschoss-Ebene ein gewölbtes Glasdach (North Shell) für das im Untergeschoss liegende Kasino hervor. Weitere Glasdächer auf der EG-Ebene (Glass Floors) sind durch Rampen und Treppen voneinander getrennt, die Zugänge zu dem südlich gelegenen Konferenzsaal gewähren. Das Dach des Konferenzsaales besteht aus einer mit Edelstahl verkleideten Muschelskulptur, in dem ein sogenanntes Glasauge eingebaut wurde.

Glas

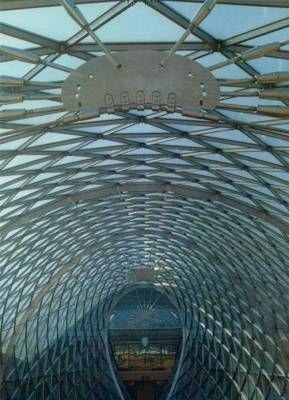

Das den gesamten Hof überspannende skulptural geformte Dach, das Atrium-Skylight, misst ca. 61 x 20 m und hat eine Gesamtfläche von 1856 m². Die Tragstruktur dieses walfischförmig gewölbten Daches besteht aus einem Schalentragwerk mit unterschiedlichen Dreieckfeldern, die insgesamt aus 2.490 Stäben und 826 Knotenpunkten aufgebaut sind. Die Knotenpunkte wurden aus Edelstahlplatten geschnitten und anschließend gefräst. Die Glasbefestigung erfolgt über Edelstahlteller, die von außen an den Knoten befestigt sind.

Ca. 1.500 verschiedene Dreieckscheiben aus Zweischeiben-Wärmeschutzglas (Weißglas) wurden mit Edelstahlabstandshaltern eingebaut. Die Aussteifung dieses Daches erfolgt mittels vorgereckten Edelstahlseilen, die von Stahlscheiben aus sonnenstrahlenförmig an verstärkten Primärbögen befestigt sind. Die Primärbögen entsprechen im Querschnitt T-Profilen, die an vier Achsen aufgelagert sind. Montiert wurde das Dach mithilfe eines Gerüstes, welches zur Abstützung der Knotenpunkte diente.

Im südlichen Teil des Gebäudes befindet sich zwischen Büro- und Wohntrakt ein zweiter verglaster Innenhof (Housing Skylight). Er belichtet und belüftet das Wohngebäude und wird im EG als Eingangshalle benutzt. Ein Glasdach von ca. 175 m² (aus T-Profilen an zylinderförmigen Knotenpunkten) überspannt diesen Bereich. -bo
