_Schiefer

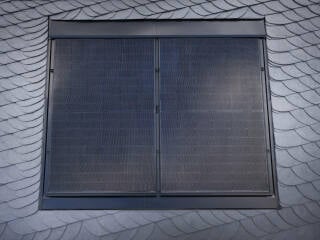

Auch in traditionelle Schieferdeckungen lassen sich Photovoltaik-Module für die solare Stromerzeugung einbinden – das ist sowohl bei Neubauten als auch im Bestand möglich. Wie sich das Indach-Photovoltaiksystem von Rathscheck konstruktiv einbinden lässt und was dabei zu beachten ist, lesen Sie im Folgenden.

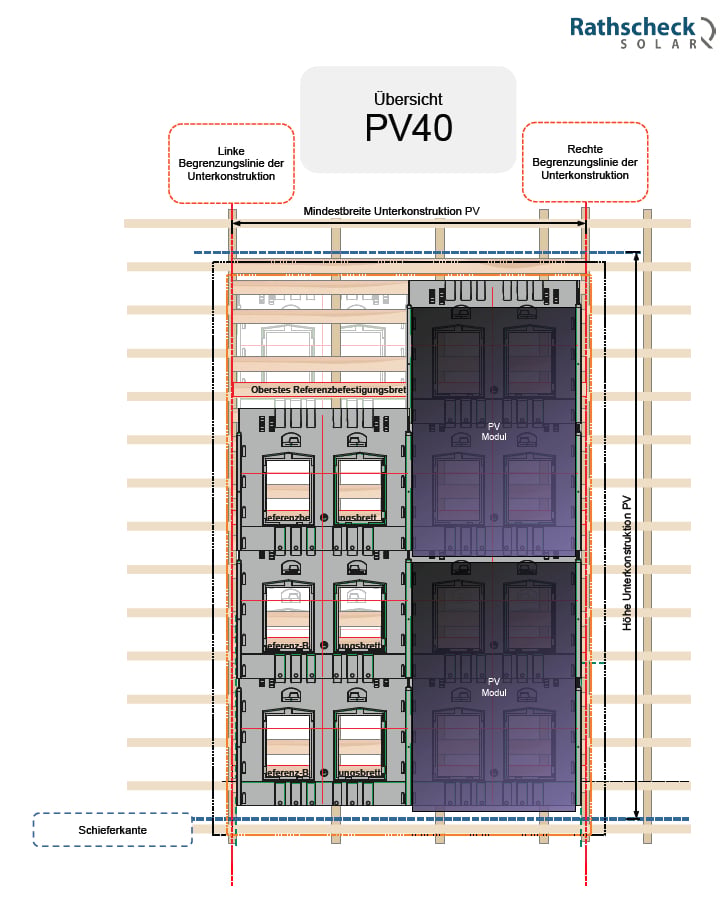

Der für Photovoltaik vorgesehene Flächenanteil richtet sich nach dem Bedarf bzw. dem Ertragsziel, den Rahmenbedingungen wie Dachgröße und Ausrichtung sowie dem gewünschten Verhältnis zur mit Schiefer gedeckten Dachfläche. Bei einem Baudenkmal ist das zuständige Amt für Denkmalpflege einzubeziehen. Daraus ergibt sich eine für Photovoltaik ausgesparte Teilfläche der hinterlüfteten Dachunterkonstruktion. Auf dieser erfolgt die Befestigung von Brettern als Unterkonstruktion der PV-Elemente (gemäß Lattenplan). Traufseitig bilden Bleche den sogenannten Eindeckrahmen als untere Begrenzung. Auf der Lattung sind die Modulträger befestigt. Darauf lagern die durch Eindeckrahmen gefassten PV-Module (420 Wp).

Vorab sind die Abmessungen der Unterkonstruktion in den Lattenplan einzutragen. Entscheidend sind die Anzahl der Modulspalten und der Modulreihen. Bei zwei Modulreihen beträgt die Höhe des Ausschnittes beispielsweise 3,93 Meter, bei zwei Modulspalten der Abstand der Begrenzungslinien 2,45 Meter.

Arbeitsschritte im Einzelnen:

• Unterkante mithilfe des traufseitigen Blechs festlegen
• Markierung der PV-Unterkonstruktion
• Ggf. Ausschnitt in umgebender Schalung / Lattung herstellen
• Montage der Referenz-Befestigungsbretter
• Montage Stabilisierungsbrett
• Montage Befestigungsbretter nach Lattenplan
• Ggf. Montage weiterer Bretter oder Latten unterhalb des Stabilisierungsbretts

• Schiefer ausspitzen
• Montage traufseitiges Blech

• Vorbereitung elektrische Arbeiten
• Montage Modulträger (von rechts unten nach links oben)
• Montage Verstärkungskeile
• Kürzen der Bretter auf der linken Seite
• Falls noch nicht vorhanden: Herstellung der Schalung / Lattung rund um die PV-Unterkonstruktion
• Montage Eindeckrahmen von unten nach oben

• Montage und Anschluss PV-Modul
• Montage Modulklemmen mit EPDM-Dichtung
• Überprüfung des Systems
• Schiefereindeckung
• Ausfüllen Montageprotokoll und Übergabe an Elektrofachbetrieb
