_Beton

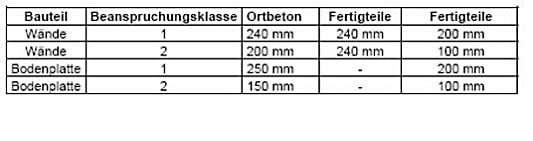

Die Bauteildicke bei WU-Konstruktionen richtet sich nach den statischen Erfordernissen. Bei Beanspruchung durch Druckwasser hat sich für Sohlplatten eine Stärke von 25 cm bewährt. Auch die empfohlene Mindestbauteildicke von Stahlbetonwänden richtet sich nach der Beanspruchungsklasse, bei drückendem Wasser sollten Ortbetonbauteile und Elementwände mindestens 24 cm stark sein, bei Fertigteilen reichen 20 cm.

Bei der Planung von Ortbetonwänden sollten komplizierte Ecklösungen und Verwinkelungen vermieden werden, da durch einspringende Ecken die Gefahr der Rissbildung verstärkt und unkontrollierbar wird. Bei innenliegender Fugenabdichtung und Beanspruchungsklasse 1 muss – abhängig vom gewählten Größtkorn der Gesteinskörnung – ein bestimmtes lichtes Innenmaß zwischen den Bewehrungstäben des Ortbetons eingehalten werden. Das führt insbesondere bei Elementwänden u.U. zu größeren Mindestgesamtdicken.

Bei WU-Dächern unterscheidet man Lösungen mit und ohne Wärmedämmung. Bei ersteren reicht eine Betondicke von 18 cm, bei letzteren sollte das Bauteil mindestens 20 cm stark sein. Bei Halbfertigteilen mit Aufbeton sollte die Gesamtdicke des Betons 22 cm (bei Dächern mit WD) bzw. 24 cm (bei Dächern ohne WD) betragen. Die Mindestdicke der Ortbetonergänzung lässt sich mit 16 cm (mit WD) bzw. 18 cm (ohne WD) beziffern. Bei komplett vorgefertigten Dachelementen reicht eine Dicke von 16 cm.

Eine detaillierte Planung ist notwendig bei:

Durchdringungen
Sind Durchdringungen in Form von Schalungsankern oder Rohren notwendig, dürfen diese nur rechtwinklig erfolgen. Für Rohrdurchführungen eignen sich Mantelrohre oder Kernbohrungen mit Dichteinsatz bzw. Flanschrohre mit Dichtflansch.

Bewegungsfugen

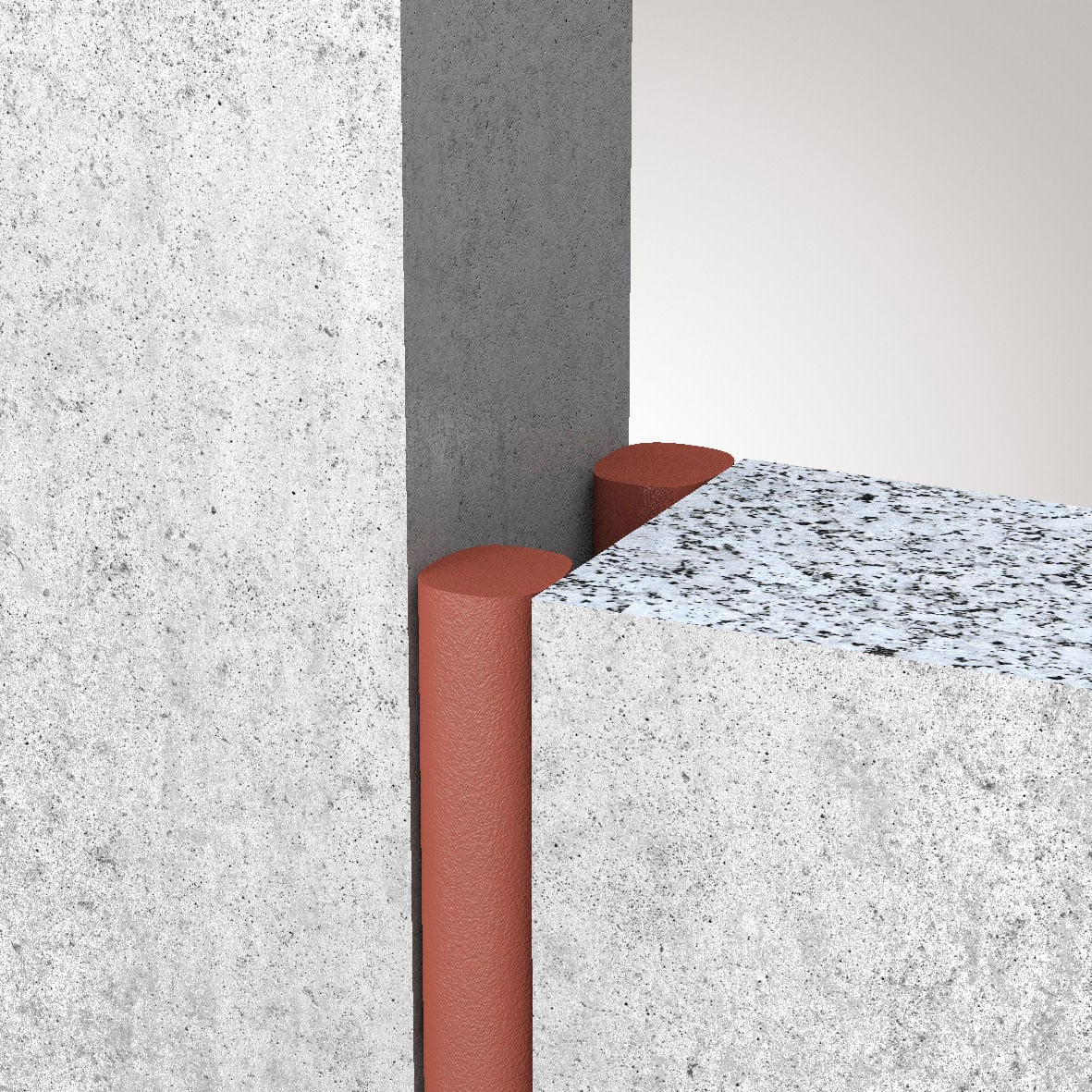

Bewegungsfugen gleichen unterschiedliche Setzungen und Temperaturunterschiede aus. Sie sollten jedoch vermieden werden. Die Abdichtung erfolgt mit Dehnfugenbändern mit einem Mittelschlauch.

Scheinfugen
Scheinfugen werden in Form einer Kerbe dort vorgesehen, wo im jungen Beton voraussichtlich Risse auftreten werden. Die Risse entstehen dann an der beabsichtigten Stelle und sind somit kontrollierbar. Eine solche absichtlich herbeigeführte Schwächung des Querschnitts sollte mindestens 1/3 Bauteilsdicke betragen.

Arbeits- und Betonierfugen

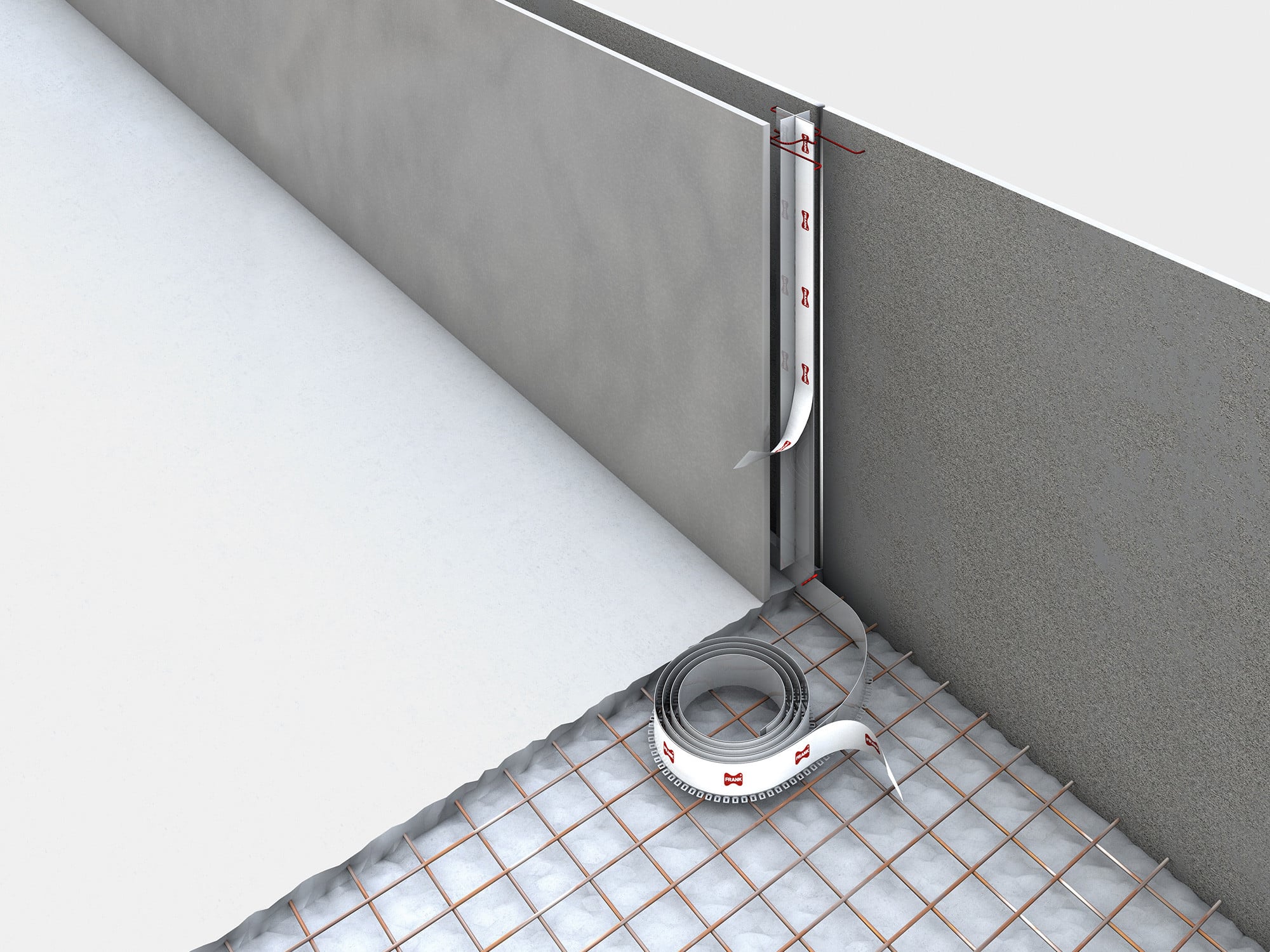

Arbeitsfugen bzw. Betonierfugen entstehen, wenn ein Bauteil für einen einzelnen Betoniervorgang zu groß ist. Die Abdichtung erfolgt über Fugenbänder und Fugenbleche bzw. Injektionen. Im Hinblick auf die gewünschte Wasserundurchlässigkeit ist hier auf eine fachgerechte Ausführung zu achten.

Beim Rütteln des Betons müssen bereits verdichtete Schichten vernadelt werden, d.h. die Rüttelflasche wird nochmals in bereits verdichtete Schichten eingeführt.
