Aussichtsturm Pyramidenkogel in Kärnten

Holzskelettturm mit flexiblem, mechanischem Schließsystem

An der Südseite des Wörthersees im österreichischen Keutschach erhebt sich der Pyramidenkogel, ein Bergrücken mit bis zu 850 Metern Höhe. Seine Spitze ist gekrönt von einem hölzernen Turm, dessen gedrehte Form sich elegant um weitere 71 Meter gen Himmel schraubt und inklusive Technikzylinder bis zur Antennenspitze sogar 100 Meter misst. Dieser weltweit höchste, überwiegend aus Holz konstruierte und öffentlich zugängliche Aussichtsturm ermöglicht auf mehreren Ebenen Panoramablicke über die eindrucksvolle Berg- und Seenlandschaft Kärntens. Er entstand nach Plänen des Klagenfurter Architekturbüros Klaura Kaden + Partner in Zusammenarbeit mit den Tragwerksplanern Lacker & Raml.

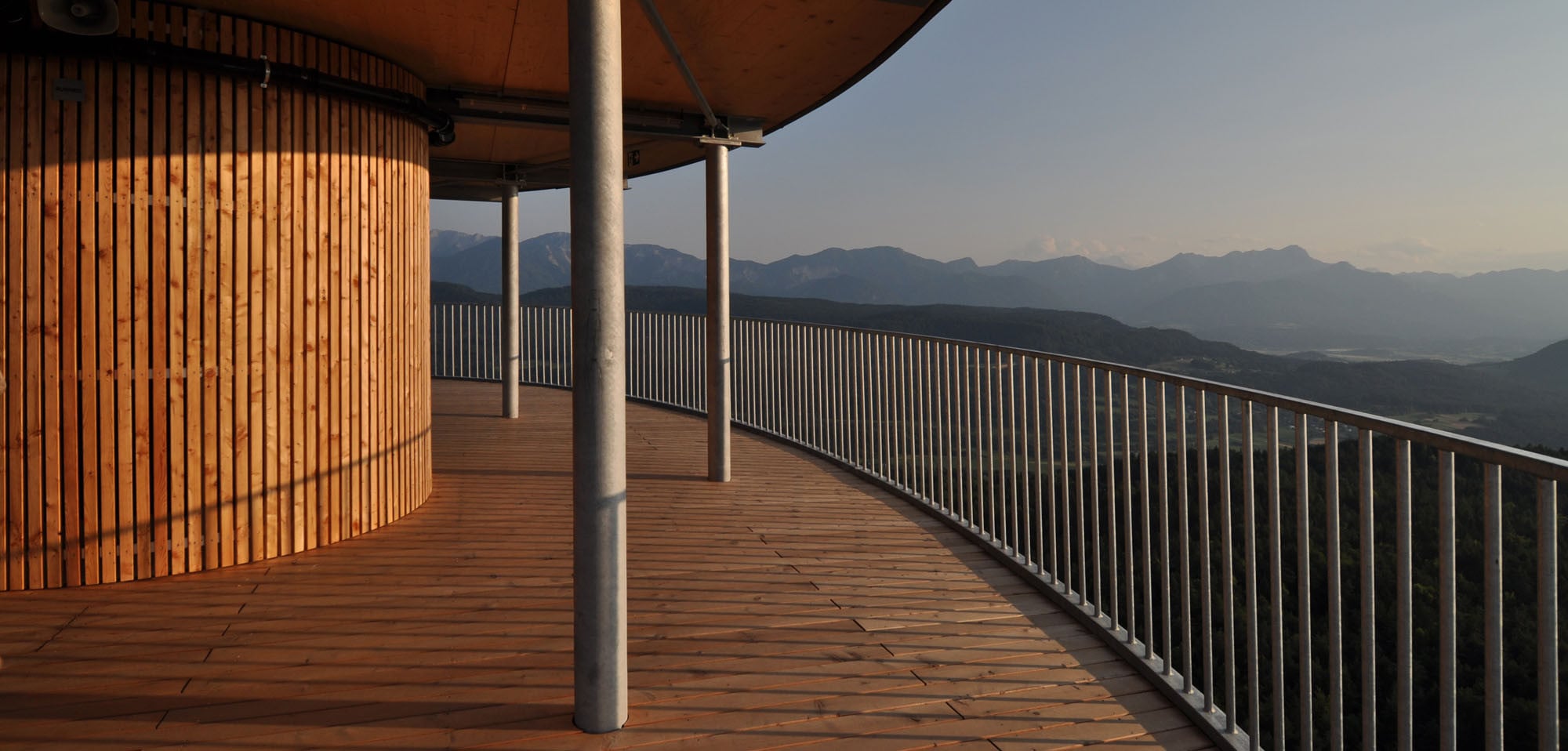

Panoramablick von der höchsten Besucheretage auf fast 71 Meter Höhe

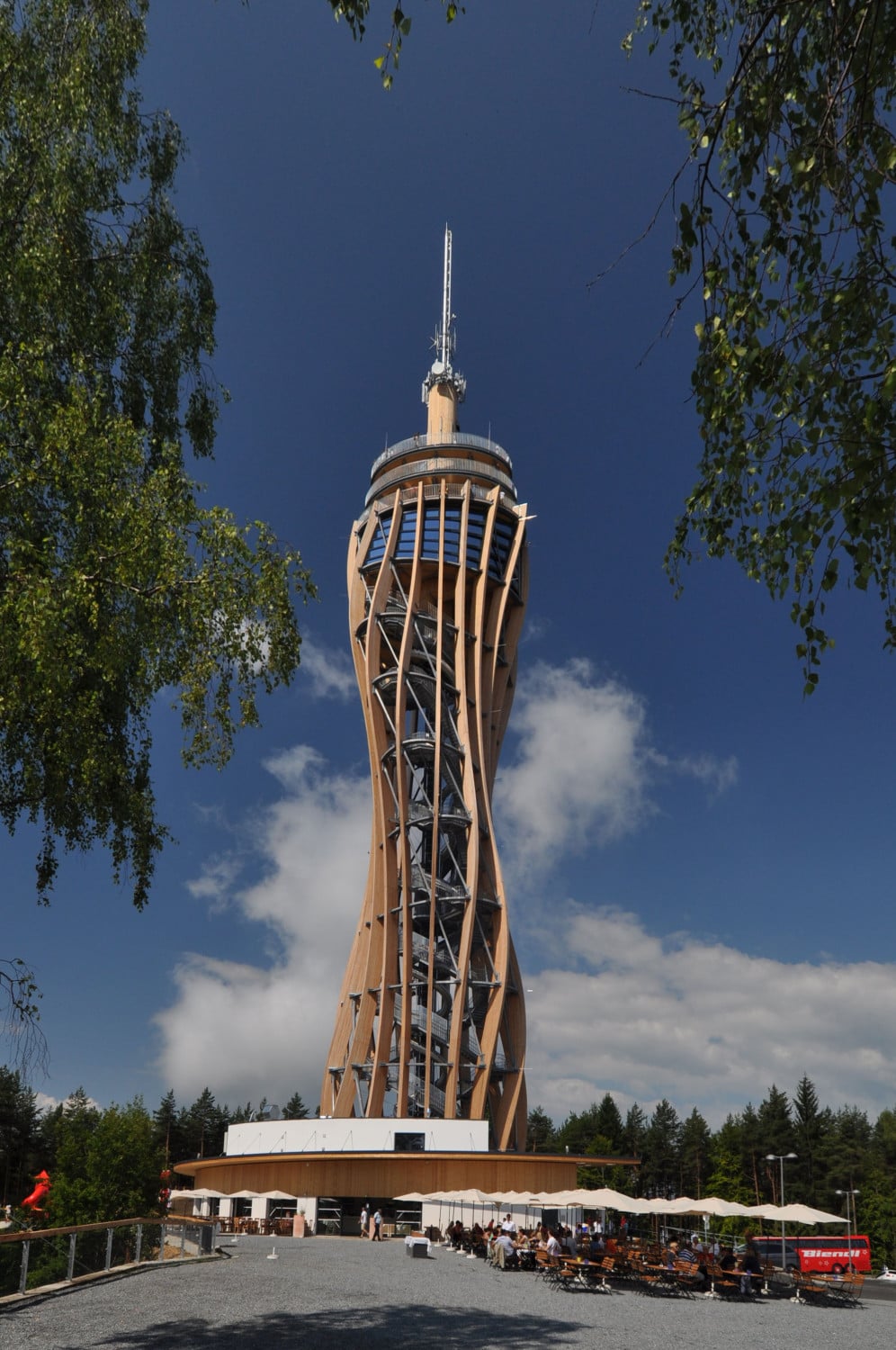

Der Fuß des elegant geschwungenen Turms ist von einem kreisförmigen Basisgebäude umschlossen

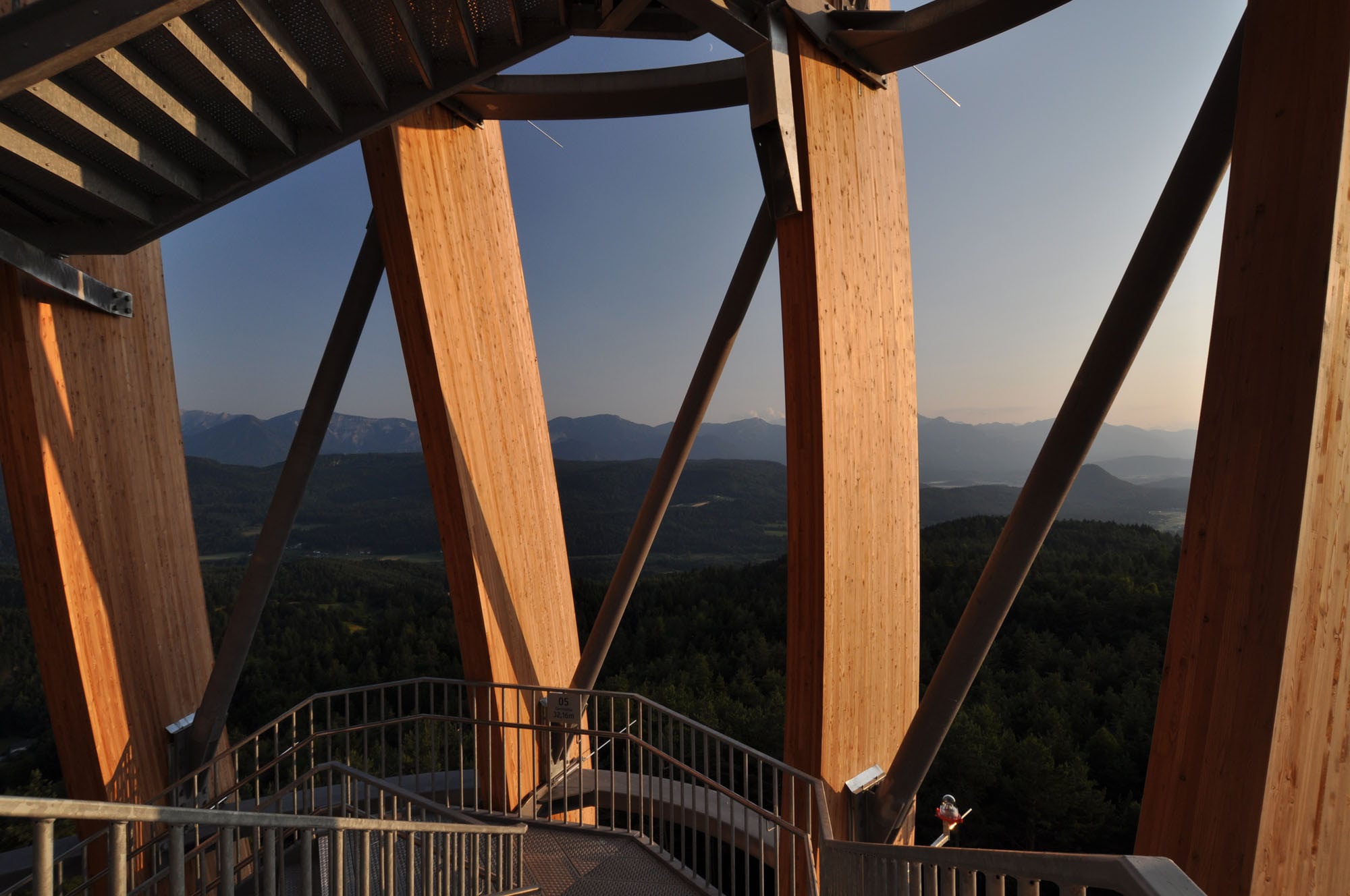

440 Stufen führen nach oben

Sechzehn mächtige Stützen aus Brettschichtholz, ellipsenförmig durch Stahl gefasst, bilden die geschwungene Tragstruktur und umhüllen korbähnlich den Erschließungskern: eine Stahltreppe über zehn Ebenen, jeweils um 22,5° versetzt zueinander angeordnet. Den zentral im Treppenauge positionierten gläsernen Lift umschlingt eine 120 Meter lange, röhrenförmige Rutsche. Die Spiralform soll Wachstum und Entwicklung symbolisieren, Diagonalstreben aus Stahl steifen die Konstruktion zusätzlich aus.

Oberhalb der zehn regulären Ebenen sind zwei freiliegende Aussichtsplattformen angeordnet, die neunte Ebene hingegen ist als sogenannte Skybox wetterfest verglast und für Veranstaltungen nutzbar. Die Rutsche ist mit Bullaugen versehen und startet auf einer Höhe von 52 Metern. Mit einer Neignung von 25° bietet sie vor allem Kindern einen schnellen, rund 25 Sekunden währenden Abgang.

Der Fuß des Turms ist kreisförmig von einer Basis umschlossen, die aus Gründen des Brandschutzes als Massivbau errichtet wurde. Auf insgesamt 700 m² umfasst das Basisgebäude außer dem Foyer mit Ticketschalter ein Restaurant, einen Shop sowie Sanitär- und Personalräume. Die Besucher (der Turm ist für 500 Menschen ausgelegt) gelangen durch das Foyer zu den 440 Stufen der Panoramatreppe oder zum transparenten Lift, um eine der drei Aussichtsplattformen in luftiger Höhe zu erreichen.

Sicherheit
Für das Basisgebäude des hölzernen Aussichtsturms waren Schließanlagen von hoher Qualität und Zuverlässigkeit gefordert. Zum Einsatz kommt ein besonders flexibles mechanisches Schließsystem, dessen Schlüssel bei jedem Sperrvorgang insgesamt vierfach abgefragt werden. Mit überschneidender Kurvenfräsung und einem patentierten, federnfreien Funktionsprinzip ist es besonders schleißfest und vor Picking gut geschützt.

Insgesamt 70 mechanische Zylinder sichern die Zugänge von außen, zwischen den verschiedenen Nutzungen im Gebäude und wichtigen Verbindungstüren der Innenräume. Das Schließsystem ist einfach erweiterbar, ermöglicht komplexe Hierarchien und zahllose Varianten: Jede Schließanlage ist ein Unikat. Die rund 50 Wendeschlüssel aus Neusilber, die für den Betrieb des Aussichtsturms in Gebrauch sind, sind besonders verschleißfest und praktisch fälschungssicher. Ihre anspruchsvolle Fertigung und die damit verbundenen Technologien erschweren das Anfertigen illegaler Kopien ganz erheblich, ergänzend schützen die erforderliche Sicherungskarte des Herstellers und ein Patentschutz bis zum Jahr 2025 vor widerrechtlicher Nachahmung.

Die wetterfesten Zylinder sind modular aufgebaut, konnten an unterschiedliche Türsituationen vor Ort angepasst und auch beidseitig sperrbar ausgeführt werden. Die Sperrstifte im Inneren des Zylinders sind beweglich angeordnet, der Ablauf während des Sperrvorgangs von außen nicht abtastbar. Ein Druckschieber aus Hartmetall und ein Gehäusebohrschutz verhindern mögliche Aufbohrversuche.

Bautafel

Architekten: Klaura Kaden + Partner, Klagenfurt
Projektbeteiligte: Lackner + Raml, Villach (Tragwerk); Rubner Holzbau, Ober-Grafendorf (Fertigung Holzbau); Zeman, Wien (Stahlverbinder); Evva, Wien (Hersteller Schließsystem 3KS plus); Mailänder, Spittal (Einbau Schließanlagen)
Bauherr: Pyramidenkogel Infrastruktur, Klagenfurt
Standort: Linden 62; 9074 Keutschach am See
Fertigstellung: 2013
Bildnachweis: Markus Kladen, Klagenfurt; Rubner Holzbau, Ober-Grafendorf
