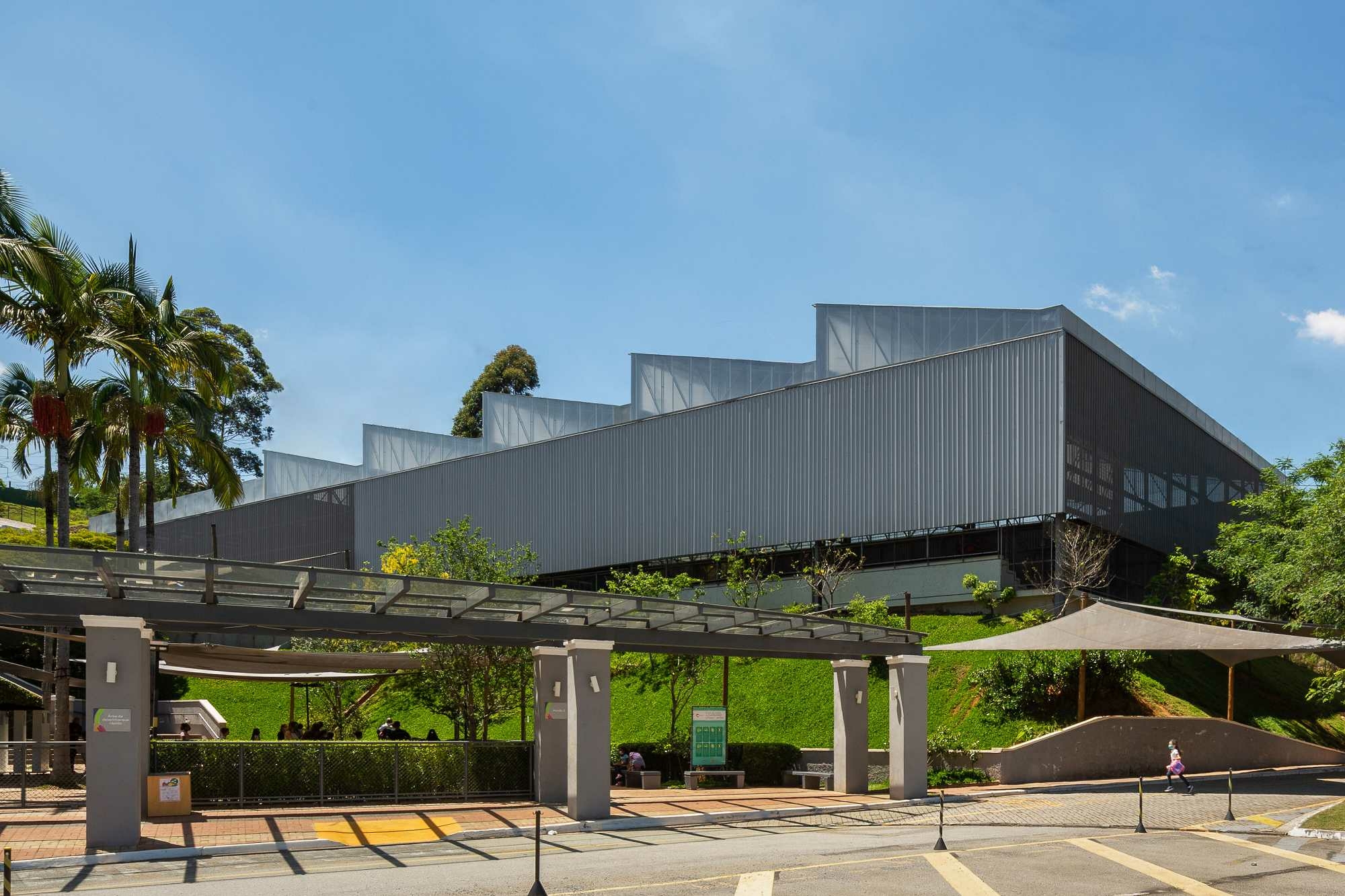

Die Escola Castanheiras besteht seit 2005. Sie ist eine halbintegrale Schule im brasilianischen Santana de Parnaíba, einer Stadt mit gut 140.000 Einwohner*innen in der Metropolregion von São Paulo. Die Schulleitung hat sich die Vermittlung von Wissen nach einem humanistischen Weltbild auf die Fahnen geschrieben und ist nach eigenen Angaben mit diesem Konzept sehr erfolgreich. Für die Erweiterung der Schule erstellte das Büro Andrade Morettin 2018 einen Masterplan. Darin vorgesehen war bereits die Arena Castanheiras, vom Architekt*innen des Estúdio Trópico geplant und 2020 eingeweiht wurde.

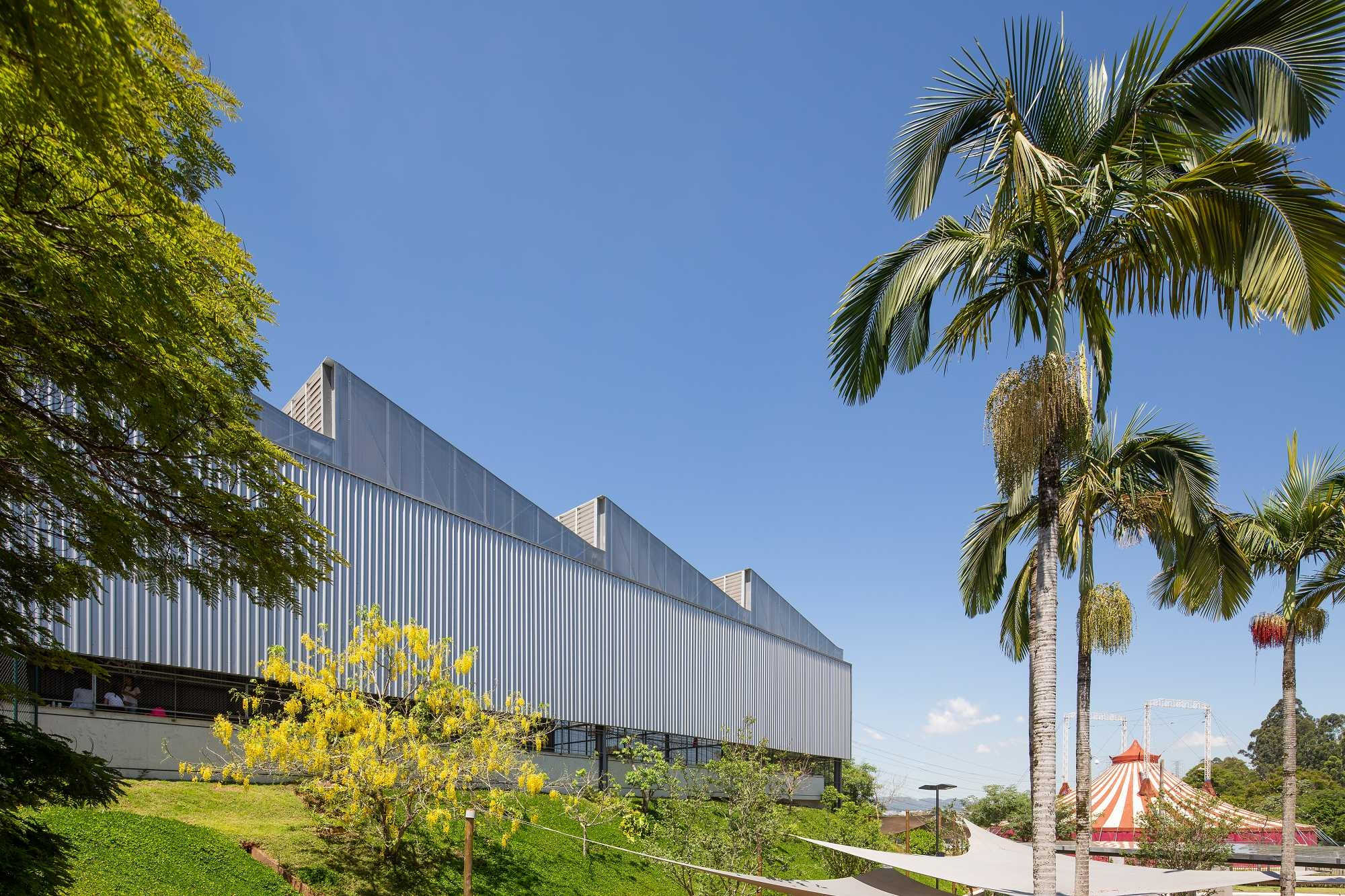

Die neue Arena steht dort, wo sich ein Fußballplatz, ein kleines Volleyballfeld und ein Raum für Zirkusunterricht befanden. Damit während der Bauarbeiten keine Proben ausfallen mussten, wurde ein großes Zirkuszelt auf dem Parkplatz der Schule aufgestellt.

Multiunktionale Halle mit einzelnen Nutzungszonen

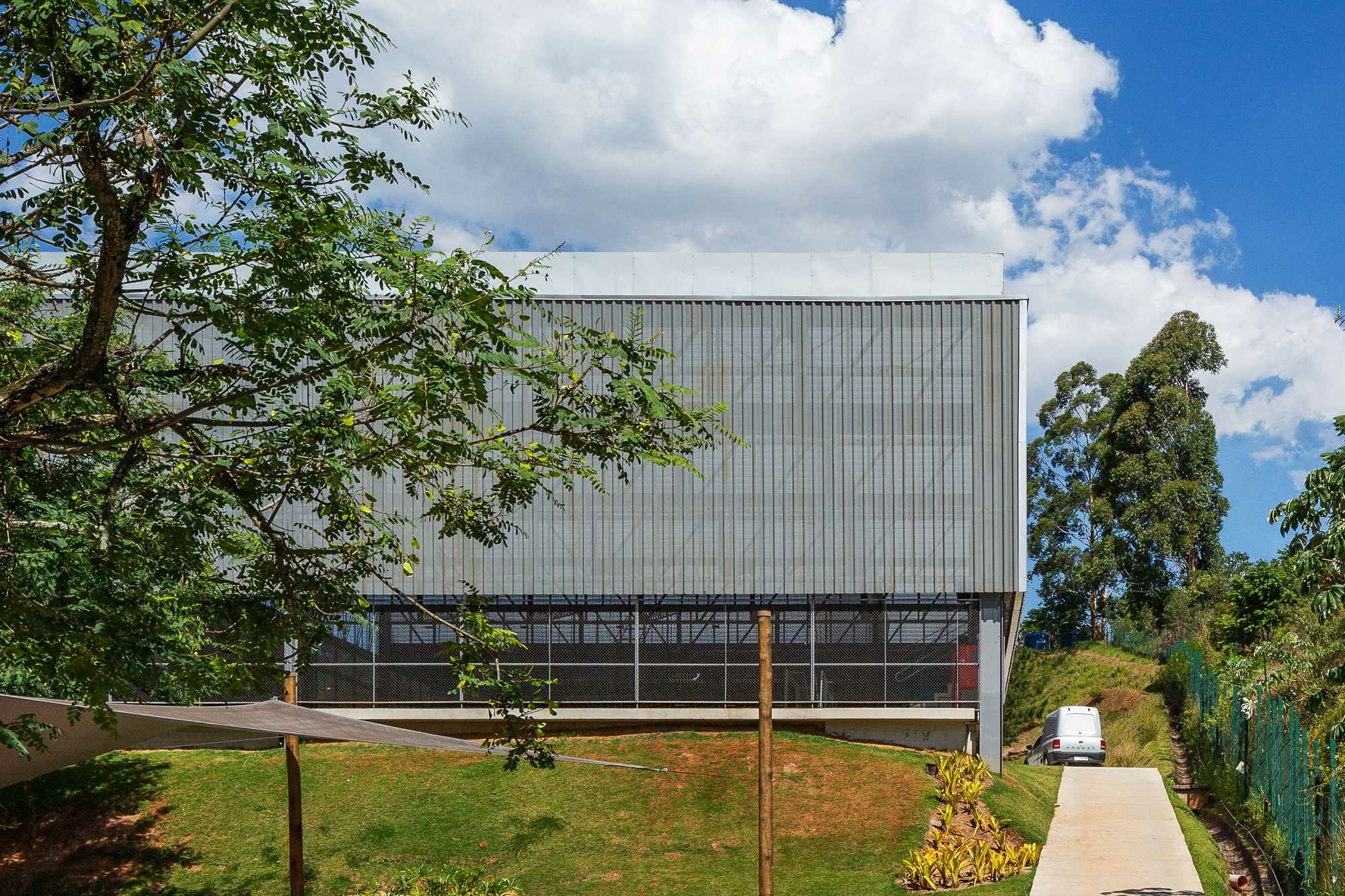

Das 2.100 Quadratmeter große Dach schützt einen multifunktionalen Sportplatz und eine Mensa vor der Sonne. Täglich werden hier 700 Mahlzeiten zubereitet. Die beiden Bereiche sind lediglich durch Zäune und Ballfangnetze voneinander getrennt. Unter einem aufgeständerten Flachbau befinden sich Lagerflächen, Sanitärräume und Umkleiden für die Kinder und Jugendlichen – abgetrennt durch Ziegelwände. In der Metallstruktur darüber befindet sich der einzige künstlich klimatisierte Bereich im Gebäude. Hier sind die Räume für Kunst-, Musik- und Theaterunterricht sowie das Lehrer*innenzimmer zu finden. Die Hülle bilden Sandwich-Platten mit einer zehn Zentimeter dicken Mineralwollschicht.

Peroforierte Außenhaut

Die Fassadenelemente der Halle bestehen ab einer Höhe von 2,30 Metern aus perforierten Aluminiumtrapezblechen. Sie sind sehr haltbar und pflegeleicht. Außerdem bilden sie eine mechanische und schattenspendende Barriere und waren so für die architektonische Gestaltung des Projekts unerlässlich. Um die Mensa und den eingestellten Flachbau herum sind die Bleche perforiert – zu ca. 30 Prozent der Fläche – und ermöglichen so zugleich den Blick in den grünen Außenraum des Schulcampus.

Thermoplatten auf dem Dach

Ursprünglich waren Dachträger aus Brettschichtholz vorgesehen. Realisiert wurde dann aber ein Tragwerk aus Stahl, mit dem eine optimale natürliche Belichtung und Belüftung erreicht werden sollte. Die Geometrie des Sheddaches in Verbindung mit den Thermoplatten an Dachhaut und Seitenwänden hat zu einem guten Ergebnis geführt, sowohl in Bezug auf die thermische als auch auf die akustische Qualität der Halle.

Das Sheddach, das am meisten der Sonneneinstrahlung ausgesetzt ist, wurde auf Antraten von CA2 Consultores mit Sandwich-Dachpaneelen eingedeckt, die eine 20 Zentimeter dicken Schicht Mineralwolle aufweisen. Wegen der großen Dämmstärke musste der Hersteller der Sandwichelemente einen speziellen Abstandshalter für die Verlegung entwickeln. Über dem Spielfeld sind die Paneele raumseitig perforiert, um den akustischen Komfort zu verbessern. Die Oberlichter und Seiten des Dachs sind mit Platten und -Fenstern aus Polycarbonat versehen. Verschattung, Belüftung und Dämmleistung des Daches ermöglichten, Kantine und Klassenzimmer nur minimal zu umhüllen.
