_Glas

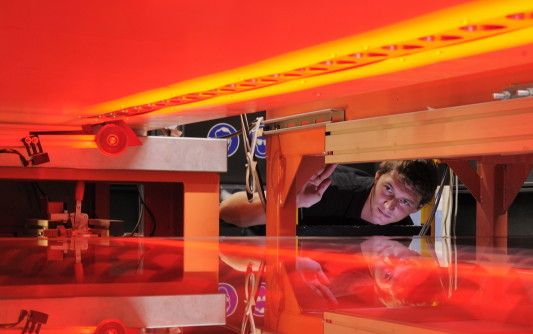

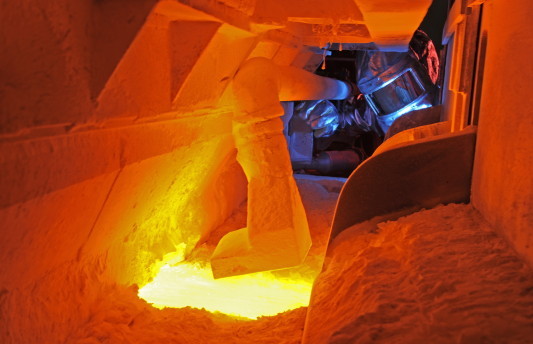

Das auf Basis herkömmlichen Kalknatron-Silikatglases aufgebaute Aluminium-Silikat-Glas ist ein Spezialglas, das sich im Floatverfahren mit Dicken von nur 0,5 Millimetern herstellen lässt. Es ist etwas kratzfester als Kalknatron-Silikatglas und bietet eine hervorragende optische Qualität. Der Elastizitätsmodul liegt bei etwa 74.000 Megapascal, die Transformationstemperatur bei etwa 615°C. Die Biegefestigkeit des Glases wird nach dem Floaten durch einen 400°C heißen Ionenaustauschprozess chemisch vorgespannt. Momentan sind diese Gläser mit Oberflächen-Druckspannungen von bis zu 900 Megapascal (ca. Faktor 9 zu herkömmlichem Einscheibensicherheitsglas) unter den Markennamen Xensation und Gorilla-Glass erhältlich. Verwendung finden sie in erster Linie für Displays von Smartphones und Tabletts.

Anders als Kalknatron-Silikatglas beinhaltet Aluminium-Silikat-Glas Alumiumoxid Al₂O₃, welches in SiO₂-Gläsern als AlO₄-Netzwerkbildner vorliegt. Das bedeutet, dass ein Siliziumatom oder ein Aluminiumatom von vier Sauerstoffatomen umgeben ist, so dass eine Si-O-Al Bindung vorliegt.

Fachwissen zum Thema
