Die Allianz-Arena, entworfen von den Schweizer Architekten Herzog & de Meuron, überspannt mit einer Länge von 258 m, einer Breite von 227 m und einer Höhe von 50 m eine Gesamtfläche von 37.600 m². Im Innern bietet die Arena 67.000 Zuschauern regengeschützte Plätze und auch dem Personal und den Medienvertretern ein Optimum an Großzügigkeit und Komfort.

Die Fassade mit der rautenförmigen, transluzenten Umhüllung lässt verschiedene Lichtprojektionen und Farbspiele zu, so dass die Vereinsfarben der gerade spielenden Mannschaft ausgewählt werden können und das Stadion in Rot (FC Bayern) oder Blau (TSV 1860) leuchtet.

Für das Wachstum des Spielrasens und zur Belichtung der Restaurants, Büros, Kioske und Logen war eine gute Belichtung mit Tageslicht erforderlich. Aus diesem Grunde wurde eine transparente Gebäudehülle aus luftgestützten zweilagigen Pneus aus Ethylen-Tetrafluorethylen-Folien eingesetzt, die eine Lichttransmission von ca. 95% aufweist. Die Hülle mit einer Fläche von 64.000 m², davon 24.000 m² beleuchtet, besteht aus 2.874 rautenförmigen Pneus, von denen nur jeweils zwei denselben Zuschnitt aufweisen. Die Unterkonstruktion besteht im Fassadenbereich aus Beton und im Dach aus 96 radial ca. 50 m weit auskragenden Stahlfachwerkträgern, die über Ringpfetten und Verbände ausgesteift sind. Darauf aufgeständert verlaufen Stahlsprossen, an denen die rautenförmigen Kissen wasserdicht befestigt sind.

Neben Läden, Restaurants, Büros und Konferenzräumen sowie einer Kindertagesstätte enthält die Arena zudem mit ca. 11.000 Stellplätzen Europas größte Tiefgarage.

Boden
Insgesamt 18.000 m² Bodenbeläge wurden in den Logenfluren, Büroflächen, in den Räumen von Ordnungsdienst, Arzt, Polizei, Schiedsrichter und Umkleidekabinen verlegt. Der gesamte Verwaltungsbereich sowie eine der 106 Logen erhielten als Oberbelag weiß geöltes Eiche-Parkett.

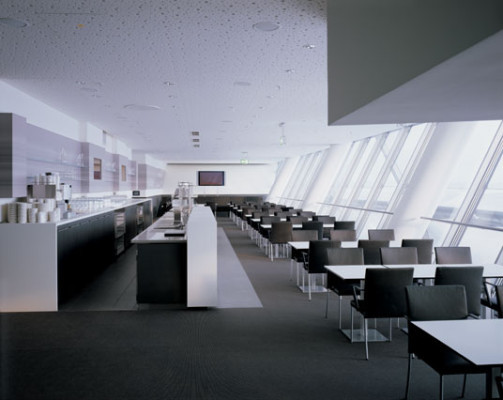

Weitere Logen wurden mit Webteppichböden ausgestattet. Die glänzende Optik des Webteppichs betont die Raumwirkung in der Loge des Autoherstellers Audi. Strukturen aus glänzenden Fäden setzen Akzente. Zu kleinen Quadraten eingewebte Garne mit Edelstahlfäden reflektieren und illuminieren im Licht. Die geometrische Klarheit der Dessins harmoniert mit den verwendeten Baumaterialien wie Glas und Stahl. Kombiniert wurde der Webboden mit einem ebenfalls gewebten 2-chorigen Teppichboden im Thekenbereich. Bei dem Belag wird ein metallisches Garn mit einem Silber schimmernden Faden zu markanten Strukturen gedreht. Das glänzende Garn reflektiert und bricht den Lichtstrahl und vertieft so den Wechsel aus Licht und Schatten.

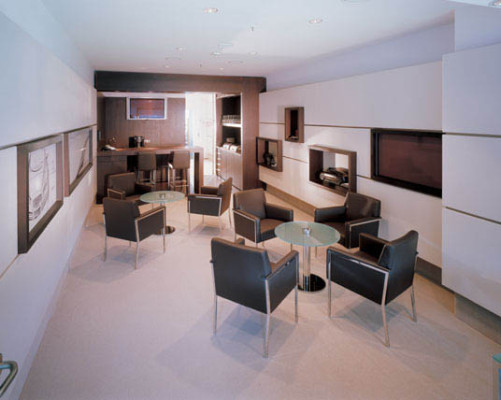

In zwölf weiteren Logen der Allianz Arena wurde eine robuste Webware für den Objektbereich verlegt. Eine leichte Melange unterstreicht die auf die Konstruktion reduzierte Optik. Der Bodenbelag verfügt sowohl über eine strapazierfähige Ripsqualität als auch über die Vorzüge der gewebten Schlinge.
