_Bauen im Bestand

Bevor ein Gebäude saniert werden kann, ist eine genaue Erfassung und Analyse des Baubestands notwendig. Dies geschieht heute in der Regel mit 3D-Laserscannern. Diese Methode sorgt dafür, dass in kurzer Zeit räumliche Daten zur Verfügung stehen, die durch den Einsatz von entsprechender Software für die genaue Aufnahme des Baubestands genutzt werden können. Im Vergleich zu den klassischen Vermessungsmethoden lassen sich präzisere und effizientere Ergebnisse erzielen.

Der 3D-Hochleistungslaserscanner Focus 3D des schwäbischen Herstellers Faro Europe stellt mithilfe von Lasertechnologie innerhalb weniger Minuten Millionen farbiger 3D-Messpunkten her. Auf diese Weise reproduziert und digitalisiert er komplexe bauliche Geometrien und Umgebungen und stellt diese entsprechend in millimetergenauen, dreidimensionalen Bildern dar. Mit branchenspezifisch unterschiedlichen Softwareanwendungen können die Daten zur Analyse genutzt und in CAD-Planungen weiter verwendet werden.

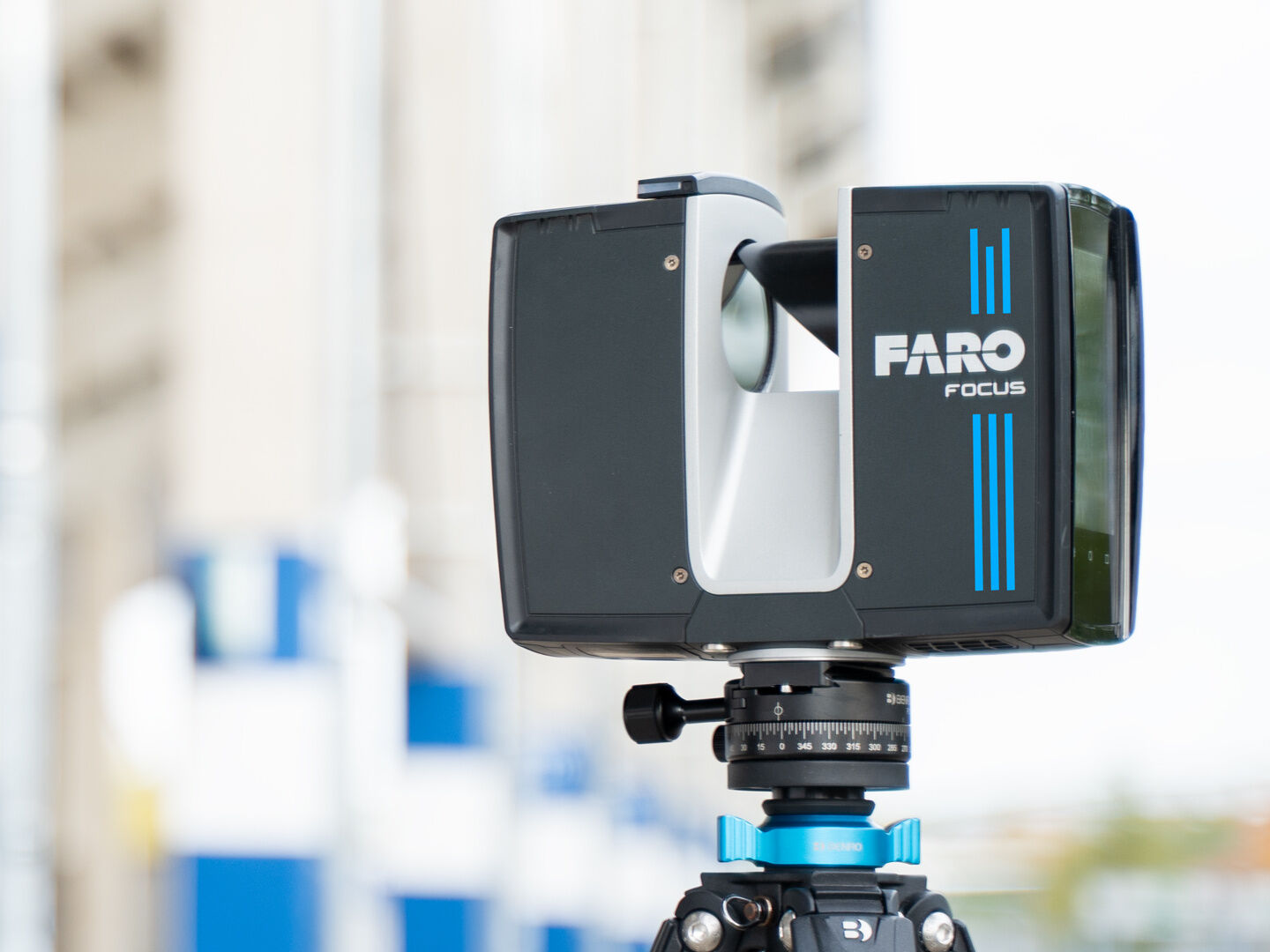

Der Scanner kommt ohne zusätzliche Geräte und Kabel aus. Wegen seiner geringen Abmessungen von 24 x 20 x 10 cm bei einem Gesamtgewicht von 5 kg ist er nahezu überall einsetzbar. Über einen übersichtlichen Touchscreen können sämtliche Scanfunktionen abgerufen werden.

Verwendung fand der 3D-Hochleistungslaserscanner u.a. bei der Kirche San Michele Arcangelo in der norditalienischen Gemeinde Borgo di Terzo. In nur einem Tage erfassten die Mitarbeiter des Fachgebietes Ingenieurwesen der Universität Bergamo das Bauwerk aus dem Jahr 1735, das wegen deutlich sichtbarer Mauerwerksrisse auf Schadensursachen untersucht werden musste. Als Basis für weitere Sanierungsarbeiten wurden mittels des 3D-Laserscannings genaue Vermessungsdaten für eine Analyse der Rissmuster erhoben.
