Diffusoren
Gallerie

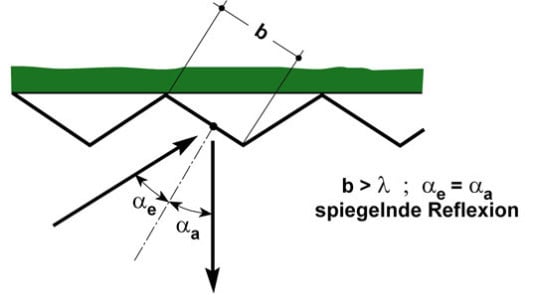

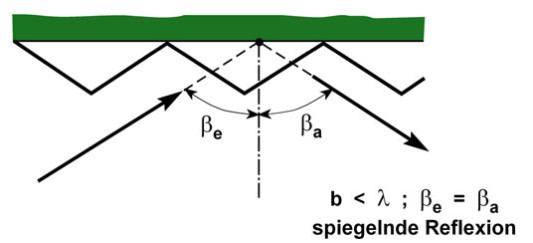

Die hier dargestellten rechteckigen, dreieckförmigen oder zylindrischen Strukturen sind die am häufigsten zum Erzielen einer hohen Diffusität eingesetzten geometrischen Grundformen. Werden diese Strukturen aus dünnem Plattenmaterial (z.B. Sperrholz) gefertigt, so können sie gleichzeitig als wirksame Plattenschwinger genutzt werden. Der höchste Diffusitätsgrad (ungefähr 0,8) wird in dem Frequenzbereich erzielt, in dem die Strukturperiode g etwa ein- bis zweimal so groß ist wie die Wellenlänge. Eine optimale Frequenz fopt ergibt sich daraus nach
- fopt≈ 500 / g [Hz]
Die Strukturbreite b sollte zumindest gleich, besser etwas größer als die halbe Strukturperiode gewählt werden. Bei dreieckförmigen und zylindrischen Formen ist ein dichter Anschluss der Strukturen (b = g) besonders wirkungsvoll.
Für die Strukturtiefe d gilt
- d ≈ (0,3 bis 0,5) b [m]
